1、作圖之前首先要學會用圖層，這樣便于管理圖層（如凍結、隱藏），一般如下方法建些（1-2d、1-墻體、1-地面、1-頂棚、1-家具）[圖層名稱因個人習慣]。

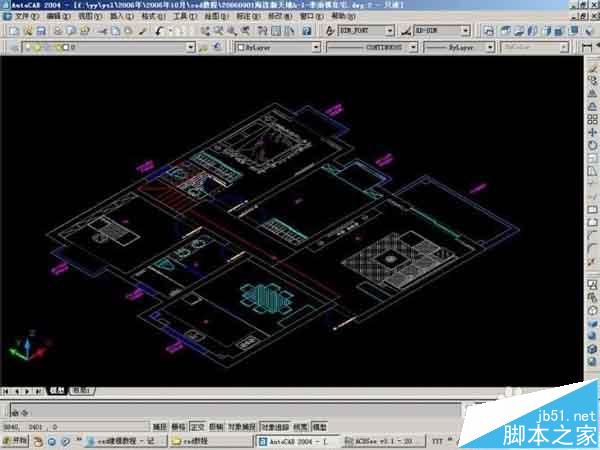

2、圖層做好后直接插入cad平面圖，把它放在1-2d圖層，然后把該圖層凍結（作為建模的參考圖層）。

3、用多義線把要表現的區域（墻體）輪廓繪制好，扁移280[一個墻體厚]，用ext命令拉伸2650[墻高], 再用su命令布爾運算就可得到墻體，用類似的方法做出門洞和墻面壁龕。把建好的墻體模放在1-墻體圖層中。

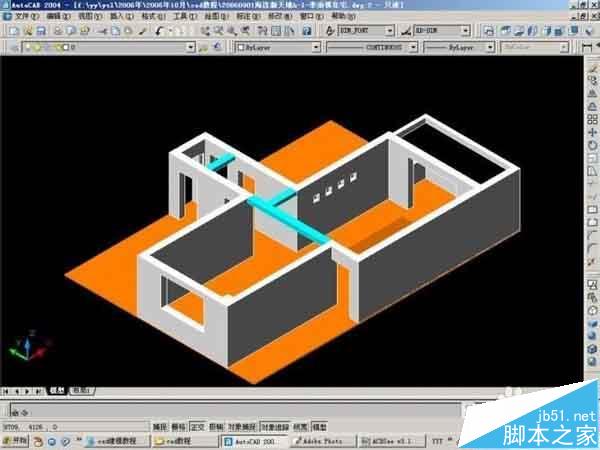

4、做好后的渲染圖。

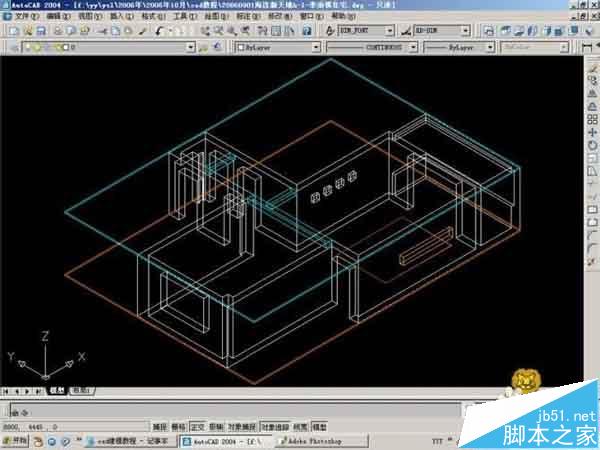

5、依次用ext命令拉伸做好地面[模放在1-地面圖層]和平頂[模放在1-吊頂層]。

6、做好后地面渲染圖。

7、做好后平頂渲染圖。

8、再用ext和su命令依次建好門窗及門窗套和窗簾[模放在1-門窗圖層]。

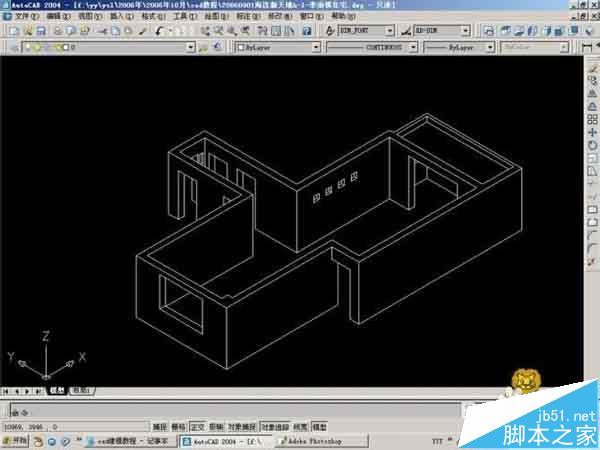

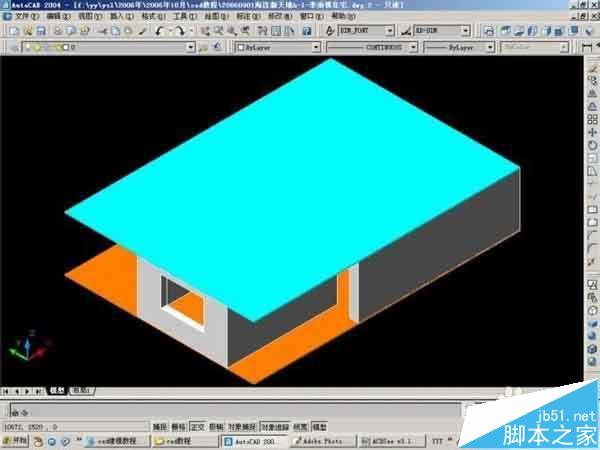

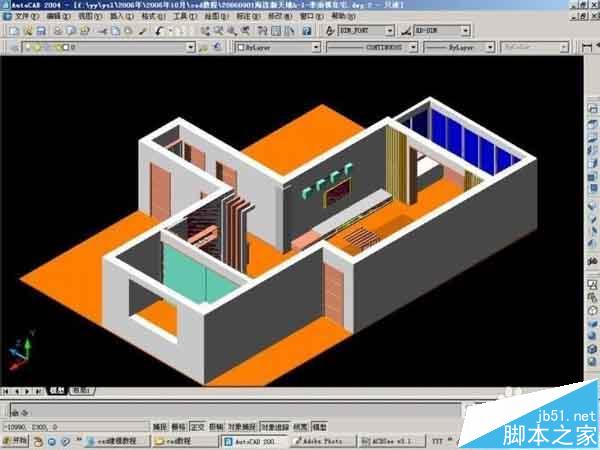

9、把1-吊頂圖層隱藏掉，rr渲染命令后得到墻體、地面、及門窗的簡單表圖。

10、接著建出吊頂造型模[模放在1-頂棚圖層]。

11、rr渲染命令后得到墻體、地面、門窗及頂棚的簡單表現圖。

12、建墻面造型和其他造型。

13、用i命令插入cad家具模塊[模放在1-家具圖層]。

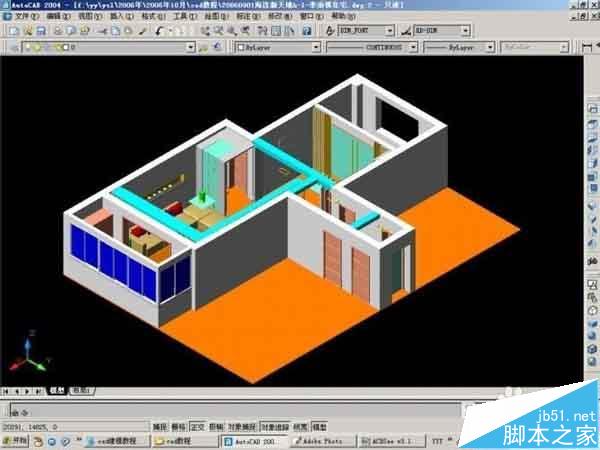

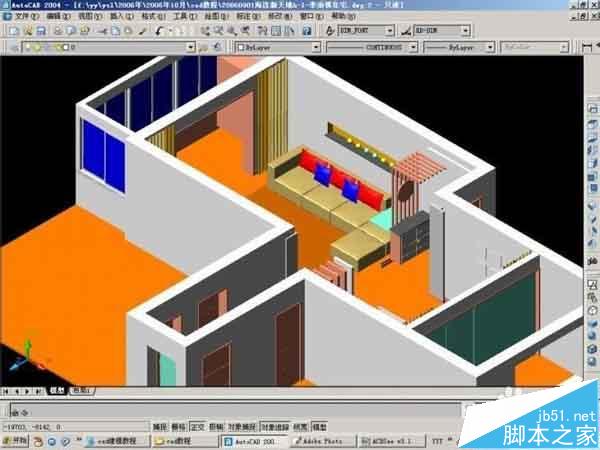

14、rr渲染命令后得到墻體、地面、門窗、墻面造型及家具的簡單表現圖。

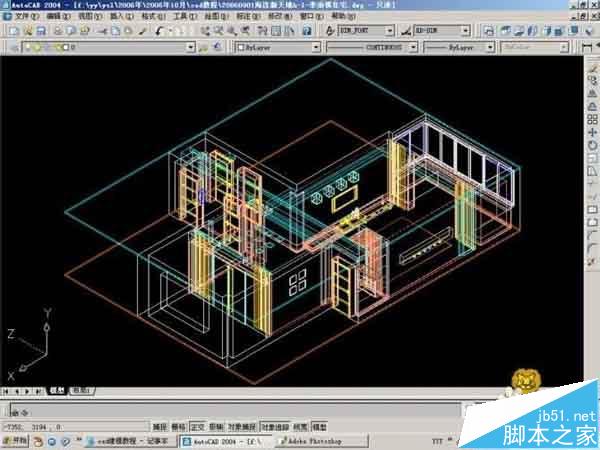

15、換一個角度的簡單表現圖。

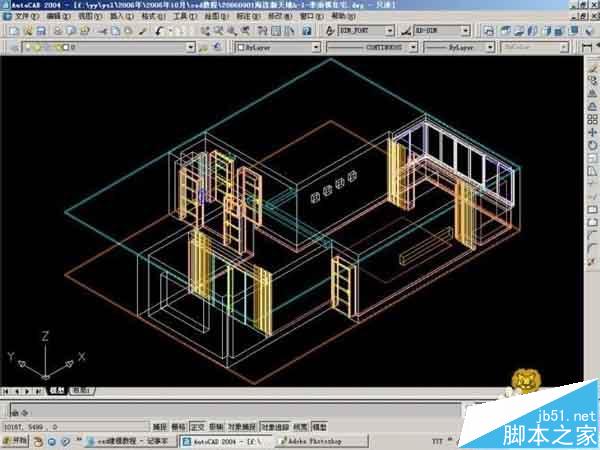

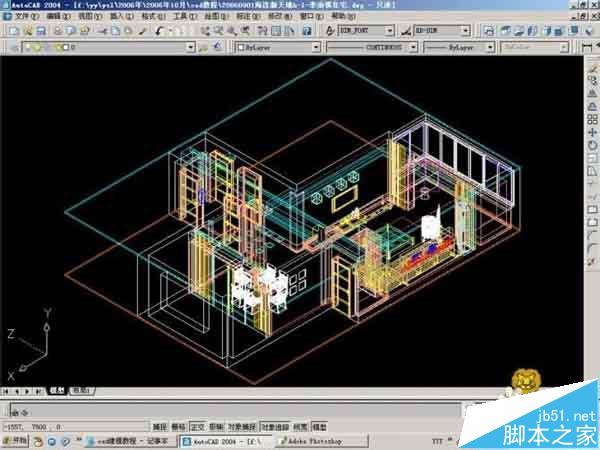

16、回到線框視圖顯示。

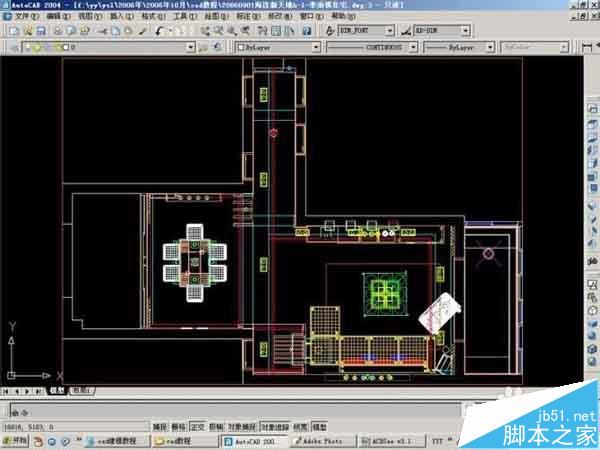

17、頂視圖簡單表現圖。

18、室內模型做好后，開始打相機了，回到平面圖視圖。

19、輸入dv相機命令后,選擇要看的空間[一般選墻體]，談出相機參數攔，然后輸入po[看點]，在平面里點取相機要看的位置，左右或上下移動鼠標，移到[站點]，及相機的起點。

20、虛線是選中的墻體[參照物]。

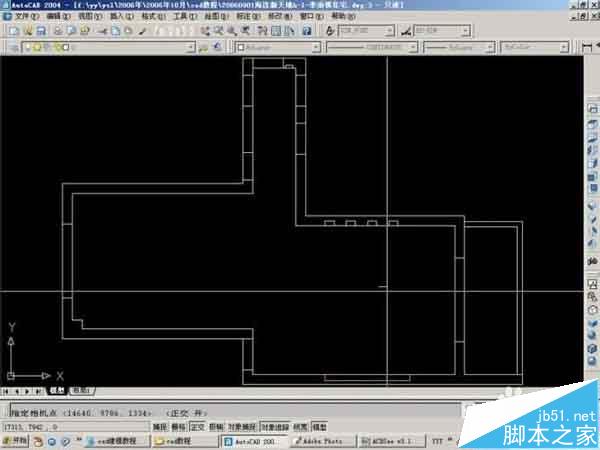

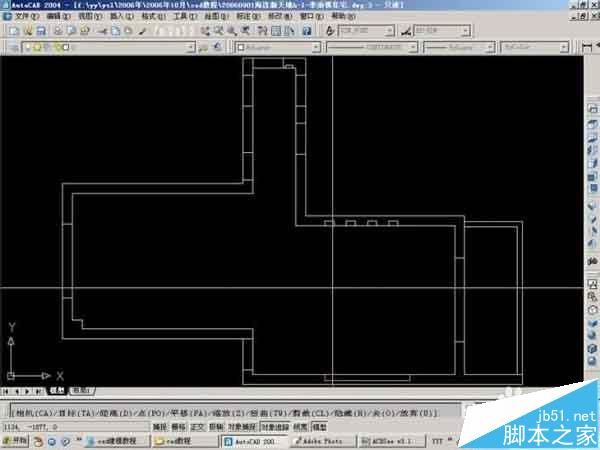

21、dv相機命令后的狀態。

22、看點[相機要看的位置]。

23、站點[相當于人站的位置]。

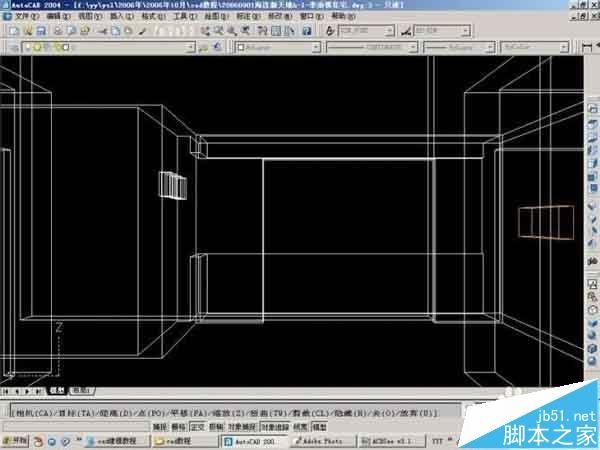

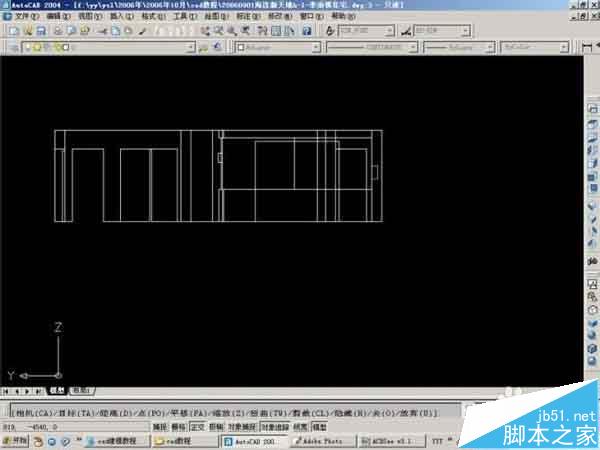

24、接19左右或上下移動鼠標，移到[站點]，及相機的起點后得到0高度的相機平視圖[沒有透視]。

25、相機參數攔后輸入d后顯示0高度的相機透視圖，這時的相機高度是0。

26、接著輸入pa[相機平移]，在屏幕上點區任一點后向下移動鼠標，輸入數字1600回車，即可得到1600高 的相機透視圖。

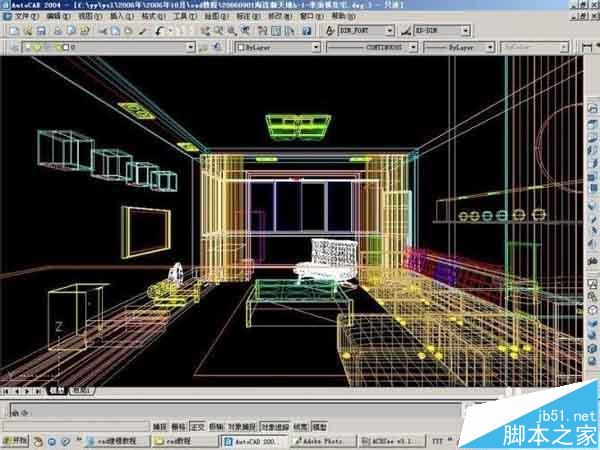

27、如果得到的結果不是很理想，可以在輸入dv命令，重復以上的操作，期間還可以結合z[相機縮放，相當于焦距]和cl[相機修剪，相當于剪刀，可以站在墻外，通過修剪透過墻體看到室內]來達到理性的透視效果，得到好的角度。

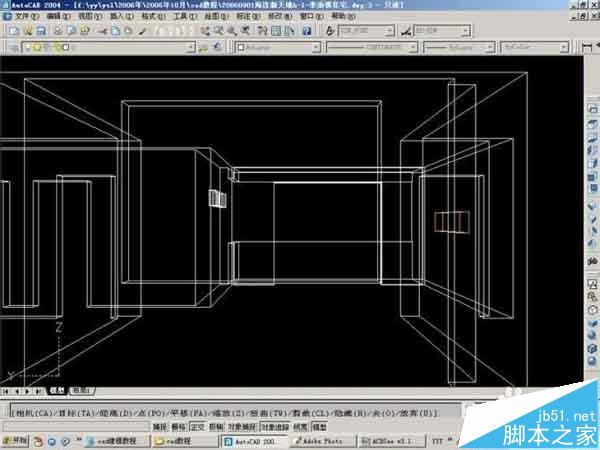

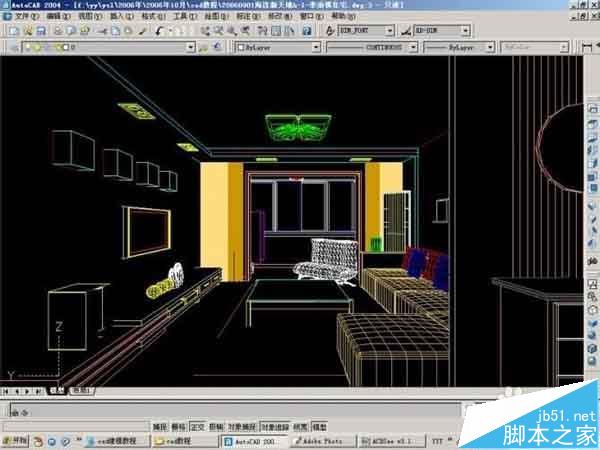

28、這是通過縮放和修剪后編輯得到的相機透視圖。

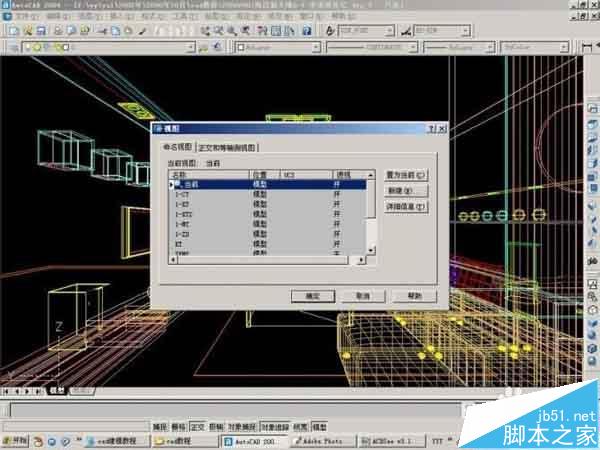

29、相機打好了，再重新打就麻煩多了，所以用到命令v[相機存儲命令],輸入命令v，談出相機存儲列表對話框。

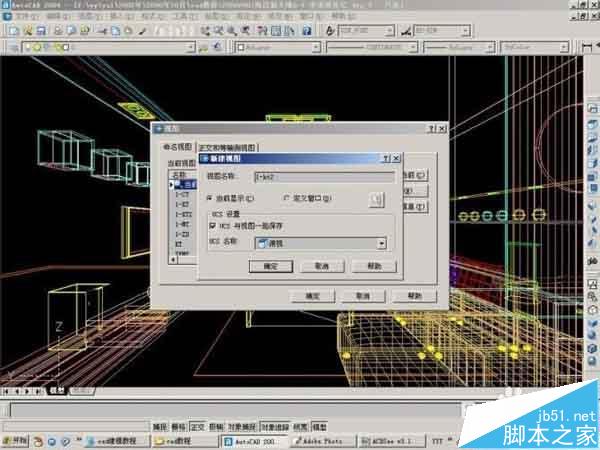

30、點新建按鈕，輸入視圖名稱[相機名]如；客廳，確定，即可保存剛做的相機文件；如需再次調入相機文件，輸入命令v后，點取相機列表中的客廳文件，再點置為當前即可調出相機文件。

31、得到的相機透視圖，利用上面的方法可以多打幾個角度，多存儲幾個相機文件。

好了，這個三維圖繪制方法已經講的差不多的，大家看下還有什么地方不懂的。當然，如果僅僅是做整體衣柜的話，后面這些打相機位的步驟就可以不用了。
