很多廚房設計師自嘲自己是圖塊的搬運工，圖塊對設計師的重要性可想而知，市面上一些針對于商用廚房設計開發的CAD插件，圖塊都是其最重要的賣點。除此之外，一些自動編號、自動生成清單、管理圖層生成機電圖等類似降低體力型工作的功能也必不可少。今天給大家介紹的《廚具通2016》是一款免費的軟件。下面就來看看如何簡單快速學會軟件的操作吧！

1、安裝后，32位系統直接點擊圖標打開，64位右鍵以管理員身份運行就可以打開插件了。

2、打開后會看到登錄頁面，不要關掉，必須注冊才能打開圖塊使用。點擊“注冊”彈出注冊頁面，填寫相關信息，必須將郵箱填寫正確，因為需要郵件激活。

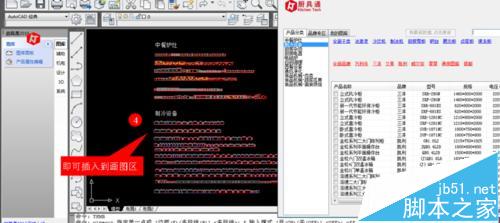

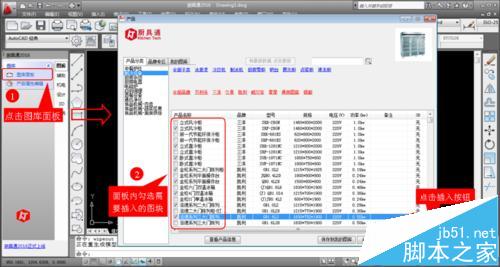

3、圖塊添加功能，首先點擊頁面左側的“圖庫”按鈕，然后點擊“圖庫面板”會出現包含各類圖庫的一個窗口。通過在方框中勾選選擇自己所需要的圖庫設備，然后按“插入”按鈕，就會回到制圖區，直接將圖塊放置在指定區域即可。

4、自動編號功能，首先點擊頁面左側的“輔助-自動編號”按鈕。然后在彈出的窗口內填寫區域編碼（如A/B/C）和區域名稱（如面點/粗加工）。第三，點擊自動排序編號（不按順序）或者是手動拾取編號（按照自選順序）。第四，選擇需要編號的設備，按回車即可自動編號。在彈出窗口可編輯編號的格式。

5、生成清單功能，

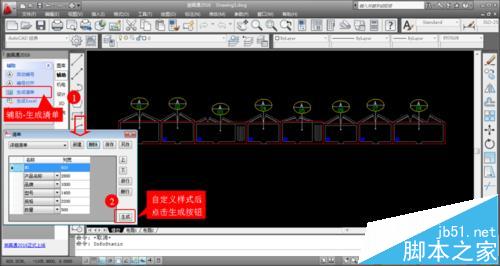

第一，首先點擊頁面左側的“輔助-生成清單”按鈕。

第二，在彈出窗口編輯清單樣式并保存后按“生成”按鈕。

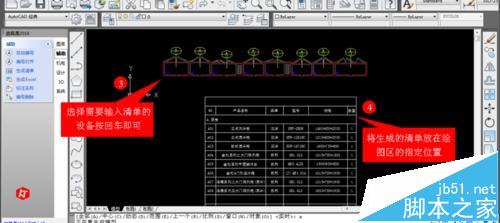

第三，選擇需要生成清單并已編號的設備，按回車。

第四，將清單放在繪圖區域的指定位置。

清單也可以導出為excel，按“輔助-生成excel”即可，與生成清單操作類似

6、生成機電標識及通過圖層管理形成機電圖功能。這部分比較復雜，請耐心看。

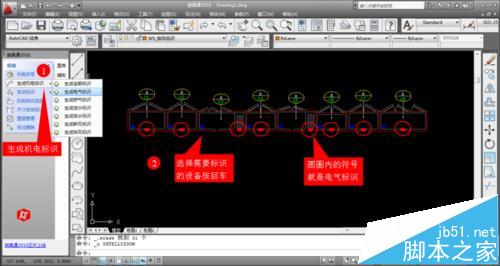

第一，按左側菜單欄“機電-生成機電標識”按鈕。選擇需要生成標識的設備，按回車，即可生成電氣、燃氣、進水、排水、新風、排風等機電符號。

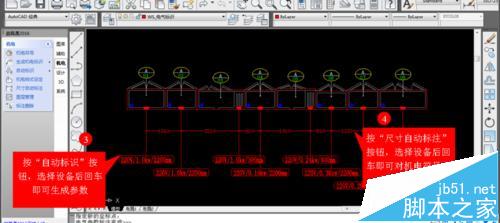

第二，按左側菜單欄“機電-自動標識”按鈕，選擇需要添加信息的設備，按回車，即可生成該符號的相關參數信息。

第三，按左側菜單欄“機電-尺寸自動標注”按鈕，選擇需要標注的設備按回車，即可標注尺寸。

第四，按左側“機電-管理圖層”按鈕，關閉設備、編號等圖層，即可留下機電相關信息，生成機電圖。

注意事項：還有很多自定義功能，比如圖庫可以自定義，各種編號、清單都可以自定義。
