各位同學，大家好，又見面了，這一章我將教大家怎樣畫平面圖的墻線。我們先看一下我們要畫的平面圖。

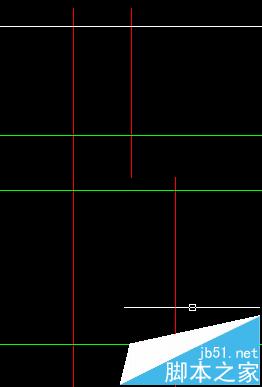

1、上一章我們已經把一半的軸線畫完了，因為我們上一章講過只需要畫出一半最后在鏡像（跟復制差不多意思）一下就可以。所以我們只需要畫一半。首先我們要做的就是先把上一章畫的軸線弄完整然后在畫墻線，由于墻線需要很多的交點來完成，所以我們要看我們的軸線是否有足夠的交點，當初我們畫的軸線就差一個交點，那個交點是不可避免要刪掉的，所以現在我們畫上就好了，看我們當初的軸線的下圖的位置，你會發現兩條線沒有相交，現在我們讓它相交，發現下圖中垂直的第二條線與水平的第三條線沒有相交了嗎？讓它相較只需要在命令行輸入“ex”回車。然后點擊下圖中水平的第三條線，回車，然后再點擊下圖中垂直的第二條線就可以了，你會驚奇的發現他們相交了。

2、好了，正式開始。因為軸線畫完了，我們就需要畫墻線了。墻線的命令是“ml”在下面的命令行輸入“ml”回車就會看到以下界面，另一幅使我們已經畫完的軸線。

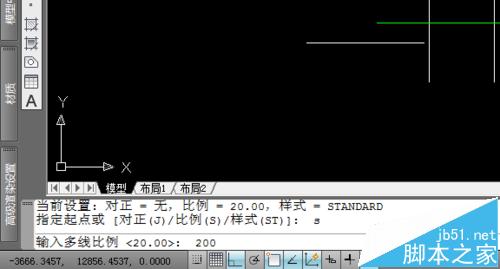

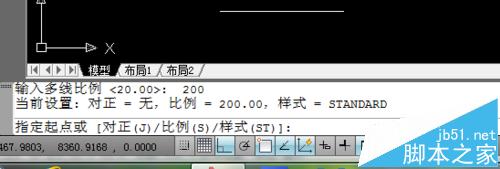

3、當我們輸入“ml”回車之后，按照命令行的提示，輸入“j”回車，這是對正。然后再輸入“z”回車，然后是輸入“s“回車，這時候它讓我們輸入多線比例，如第一幅圖所示。一般墻線都是240的，但是我們在這里用200的就可以，輸入“200”回車就讓我們指定起點了，如第二幅圖所示。

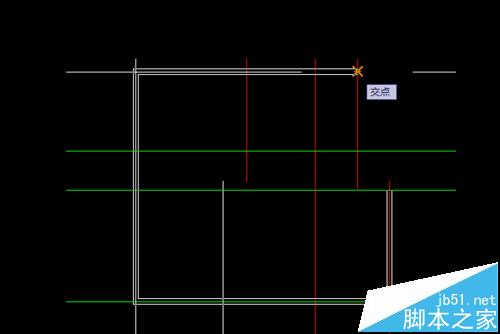

4、這時候起點在哪里了呢？我來告訴你們，你看圖上的錯號的位置，那就是起點，我們點擊那里就找到了起點了，是不是很簡單？

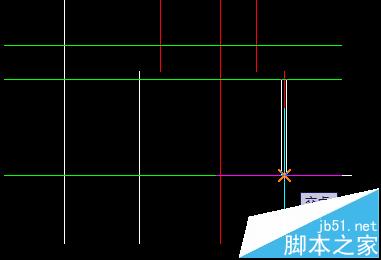

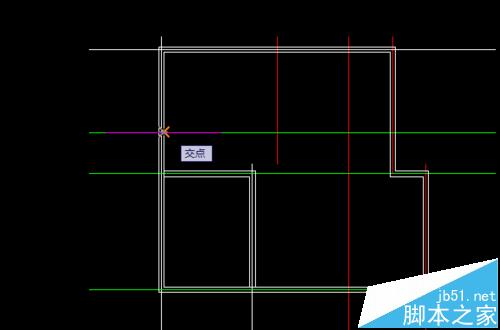

5、找到起點之后我們往下拉，按照平面圖的樣子，往下畫又有一個交點，我們就需要點它以下，當我們畫圖的時候每一個交點都需要點擊，否則無法彎折，如下圖所示，看第二個交點，又看到錯號了是不是？這就是交點，有時候交點也會是方框，并不是錯號，都一樣，只要出現方框或者錯號表明我們畫到交點上了，就點擊一下。

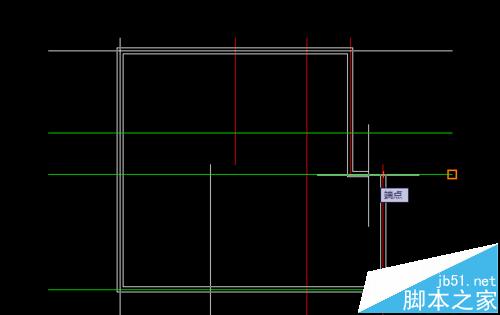

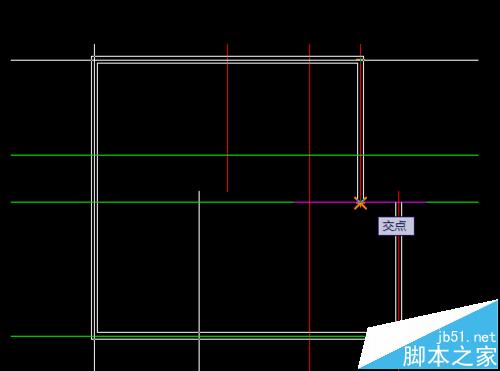

6、接下來我們繼續畫，一直到最左邊的白線的交點再點擊，中間的交點可以不點，因為不需要彎折，直接找到最左邊白線的交點。如下圖所示，這時候我們的第三個交點就找到了。

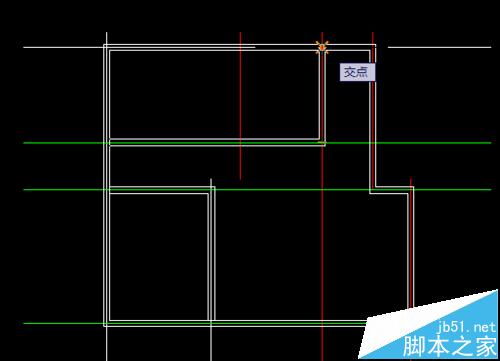

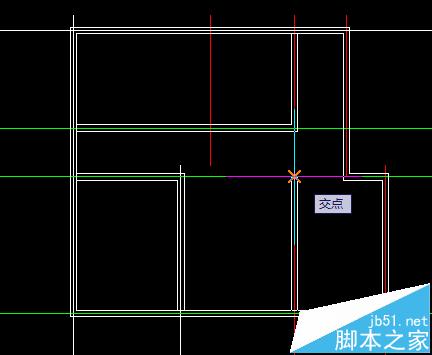

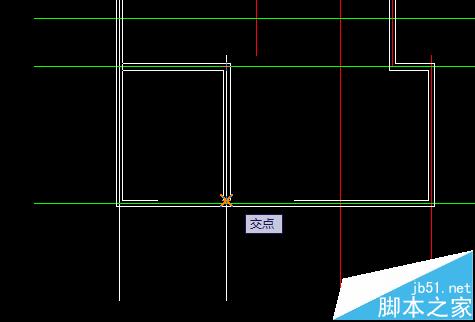

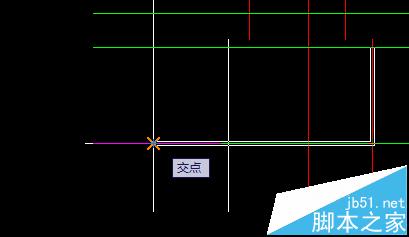

7、接下來我再繼續找其他的交點，每找到一個焦點我會發一張圖，按照每張圖的順序就是交點所在了。

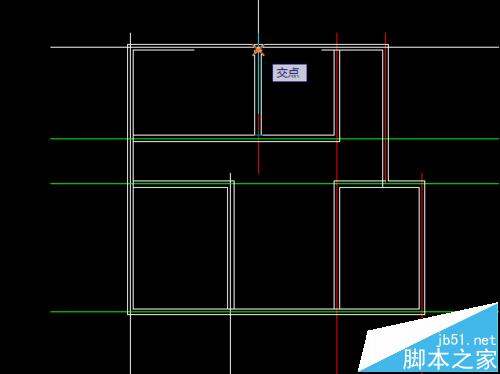

8、這時候我們就是讓起點跟重點結合在一塊了，在命令行輸入“c”回車，你就會發現起點跟中點結合了。如下圖所示

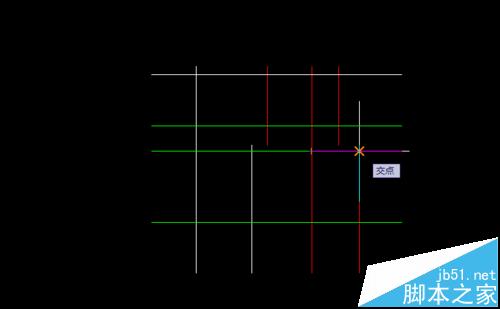

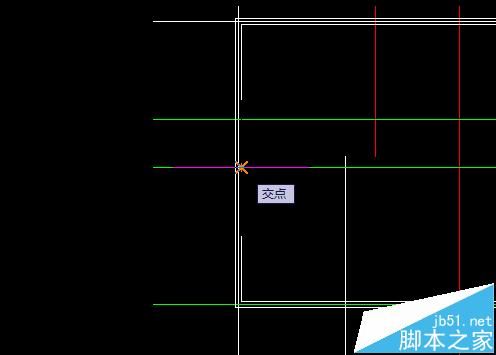

9、接下來我們繼續畫，按照平面圖我們還需要畫好幾個房間的墻線，大家跟著我來，我會把起點跟終點用圖片表示出來。當然還是“ml”回車，這時候可以不再對正之類的，直接找起點就可以了。接下來的幾幅圖都是用的“ml”回車，找的點按照圖片的順序點擊就可以了，大家請看好圖。

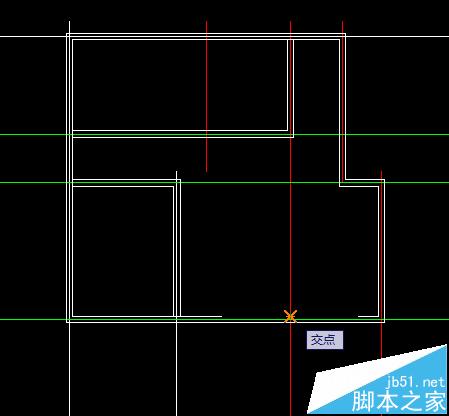

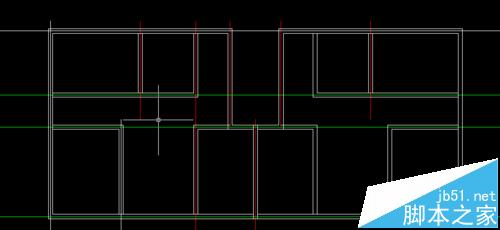

10、這時候軸線就畫完了，我給大家提前看一下鏡像后的樣子，大體看著挺像的。好了，今天的墻線就畫完了，下一章我將繼續開門窗洞口。謝謝您的觀看。
