CAD怎樣在兩條曲線之間創建平滑的過渡連接？怎樣將兩條曲線合拼？下面舉例說明。

1、如圖，想在兩條曲線之間創建光滑的過渡連接，讓兩條曲線相連。

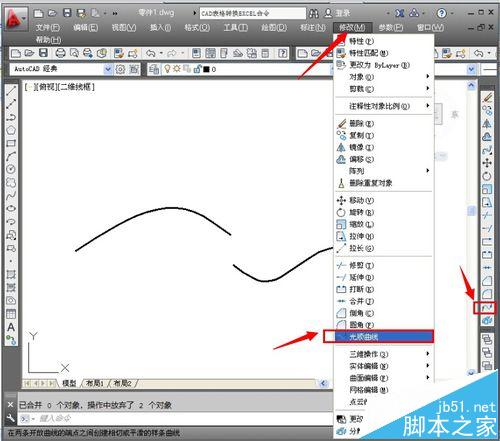

2、選擇“修改”，“光順曲線”，或者直接單擊工具條上的按鈕。

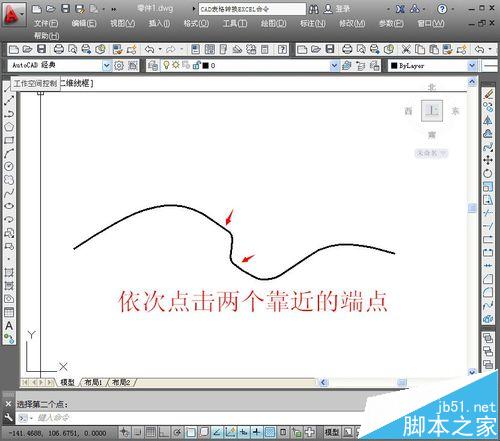

3、依次點擊兩個靠近的端點，即在兩條曲線之間創建了平滑的過渡連接，兩條曲線合二為一。

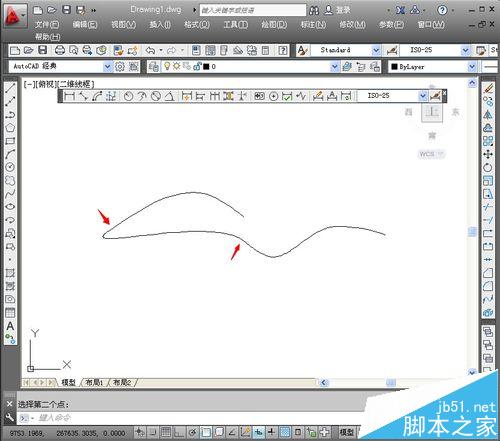

4、注意，點選的端點不同，即合拼的方式不同，如下圖。

5、用這個方法，還可以創建自封閉的曲線。這在需要曲線閉合回路時，很管用。

注意事項：本示范用到的AutoCAD版本為2013版。
