cad中作水源地圖標的方法，簡單步驟如下：

1、打開正交，做一條適當長度的直線。

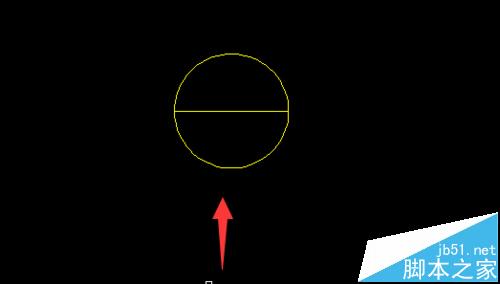

2、以直線中點為圓心，半長為半徑，作一個圓。

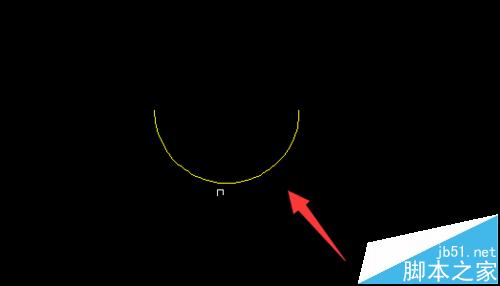

3、刪除多余的線段，剩下半個弧，如圖所示。

4、以圓弧中點，做一條適當長的垂直向上的直線。

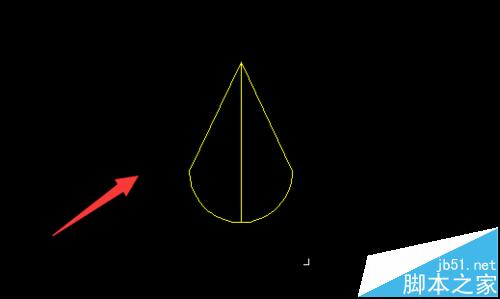

5、連接弧端到直線頂的兩條直線。

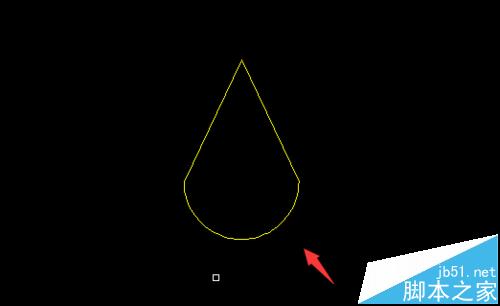

6、刪除多余線，得到一個水滴圖像。

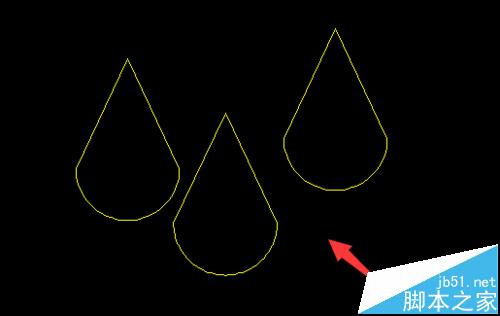

7、在復制兩個水滴圖像，位置分布均勻。

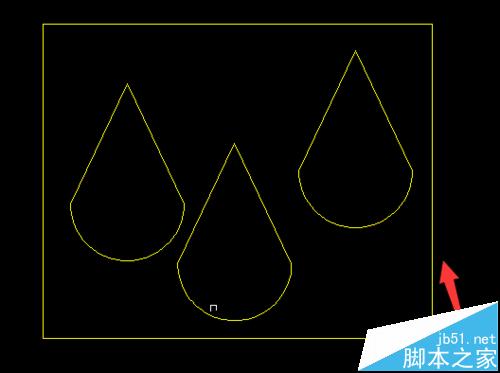

8、給圖像加一個適當大小的框，完成圖標的繪制。
