我們在作圖時常常會遇到需要去統計圖紙里圖案、文字的數量問題，現在，我將我的經驗寫出供大家參考。

首先打開要統計的圖紙，輸入pr回車會出現特性窗口，點擊圖示快速選擇按鈕。

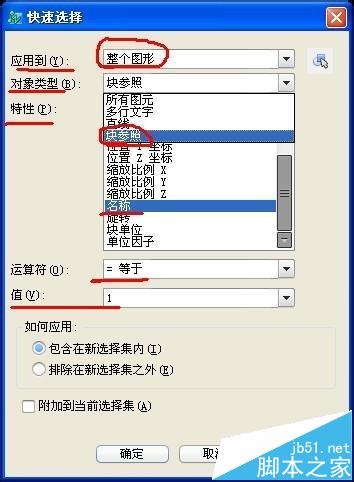

圖上有綠色的線，還有多行文字，還有參照塊，比如我現在要統計參照塊的數量，我要設置一下選項。首先是整個圖形應用到，然后對象類型是參照塊，因為我知道塊的名稱，所以我選的特性是名稱，當然你也可以選擇別的特性，條件是這個特性是這個塊特有的。我的塊的名稱是1，然后點擊確定。

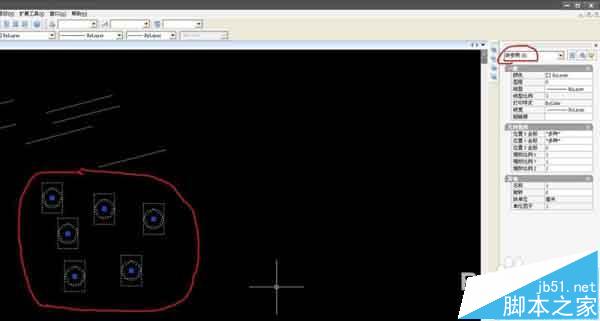

如圖右邊紅線圈住統計，參照塊個數是六個，圖上參照快全部被選中。

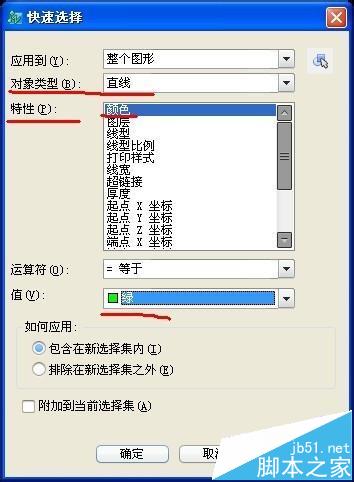

比如現在我要統計直線，我發現圖上的直線都是綠色，我可以將特性選為綠色，這個特性剛剛已經說了，這個特性就是好比你查找的條件。

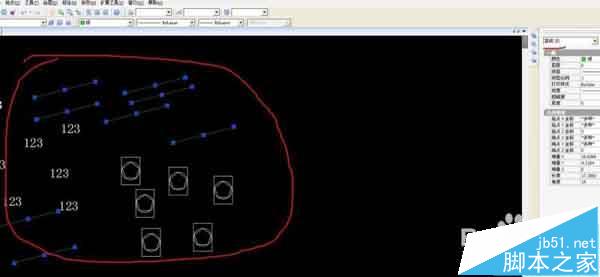

點擊確定后找到綠色的線一共是八條

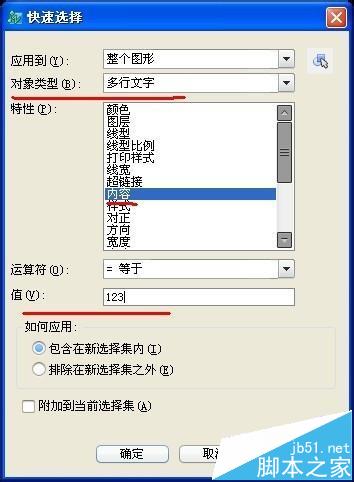

如果現在是統計文字，因為文字內容都是一樣的，我選擇內容為特性，值里填寫123，點擊確定

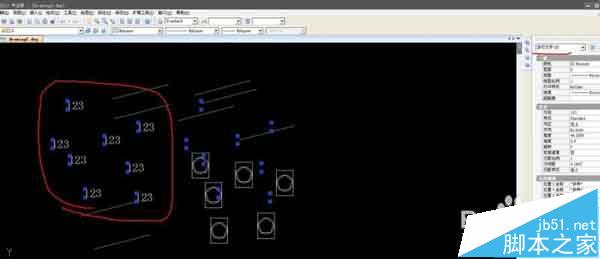

這樣，文字也被統計了，統計值是8個。

好了，現在不知道大家對這個統計功能有沒有熟悉了呢？其實只要記得，對應的圖案類型，還有特性選擇正確了，就可以統計了。
