AUTOCAD是在各類工程繪圖中經常使用的軟件，由于其豐富的工具和命令以及自動的三維模型建立，使得AUTOCAD在建筑和機械行業的工作和學習中，屬于必不可少的軟件；在建筑繪圖中，AUTOCAD經常和天正繪圖同時使用，以加快繪圖速度，下面我們就使用AUTOCAD以及天正繪圖在墻體上繪制墻洞。

一、基礎軸網以及墻線

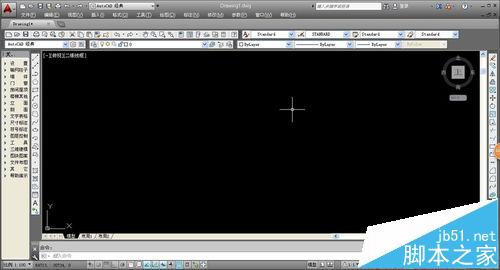

1、首先，我們同時開啟AUTOCAD和天正繪圖軟件，成功開啟后，進入至繪圖頁面，在繪圖頁面，我們可以進行各項命令以進行圖紙的繪制，為了方便墻線的繪制，我們先繪制軸網。

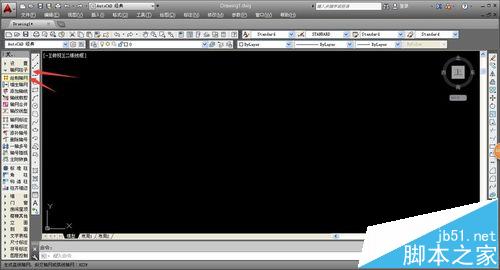

2、在左側命令欄中，選擇“軸網柱子——繪制軸網”，確定命令后，系統會自動彈出相應的設置窗口，我們可以自行設置軸線的間距，以及軸線的各種屬性，軸網的交點代表柱子的位置。

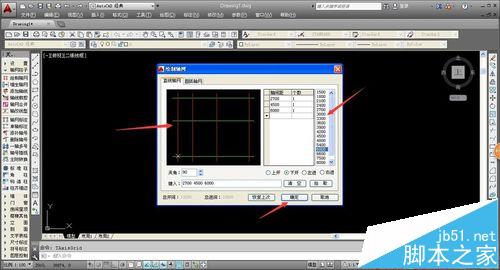

3、在軸網的設置頁面，系統會自動提供一些常用數據，雙擊即可輸入數據；在左側的瀏覽框中，我們可以瀏覽到我們設置軸網的樣式，方便我們進行修改和添加，完成后點擊“確定”即可。

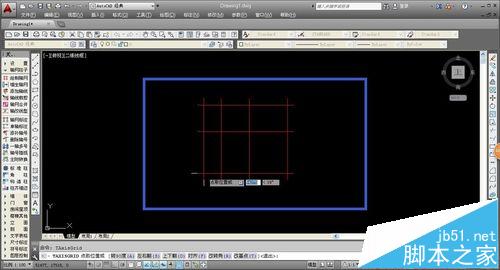

4、設置完成軸網，并確定后，系統會自動輸出軸網，我們可以拖動鼠標移動軸網的位置，單擊鼠標左鍵確定軸網位置；這樣，我們就完成了最基礎的軸網建立，下下面開始繪制墻線。

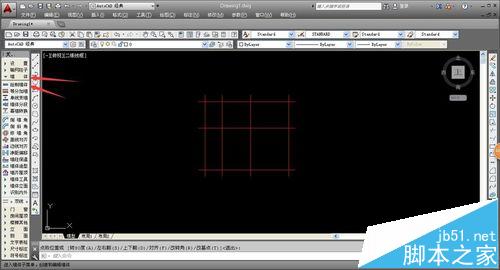

5、在左側工具欄中，選擇“墻體——繪制墻體”，即可進入墻體的繪制命令，墻體所對應的墻線，一般以軸線為中心進行繪制；軸網可以輔助墻線的繪制，保證墻線之間的互相垂直。

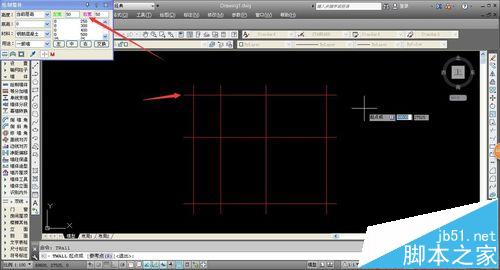

6、確定繪制墻體的命令后，系統會彈出墻體的設置窗口，我們可以自行設置墻體的寬度等信息；墻體的寬度分為左寬和右寬，以適應不同的情況，墻線進行保證平滑，不要出現異常的突起。

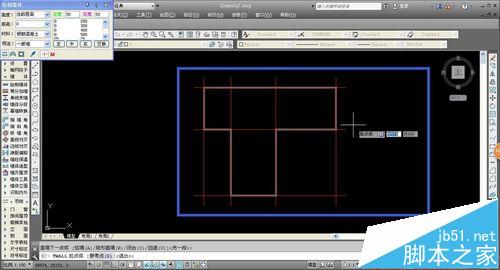

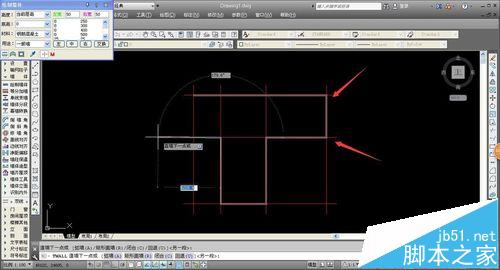

7、完成墻體屬性的設置后，將鼠標移動到軸網位置，系統會自動靠近最近的軸線，單擊鼠標開始繪制，拖動鼠標調整墻體的長度，單擊鼠標左鍵確定墻線的轉折處，即可完成墻線的繪制。

8、基礎繪制時，第一次墻體繪制，我們只需要繪制出墻體中的外墻即可，外墻需要是一個封閉的空間，以達到分隔內外環境的作用；完成墻體的繪制后，我們需要對墻體進行門窗以及墻洞的添加。

二、墻線上添加墻洞

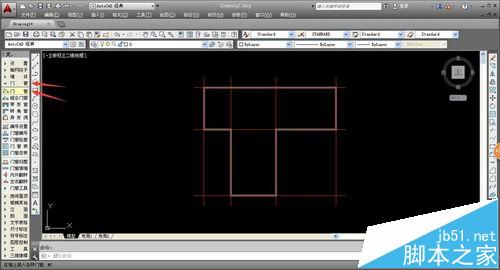

1、在AUTOCAD繪圖時，門窗需要建立在墻線上，并且門窗屬于能夠開啟或者關閉的建筑部件；而墻洞，則屬于完全開放的空間，只是一個單純的洞，繪制墻洞選擇“門窗——門窗”命令。

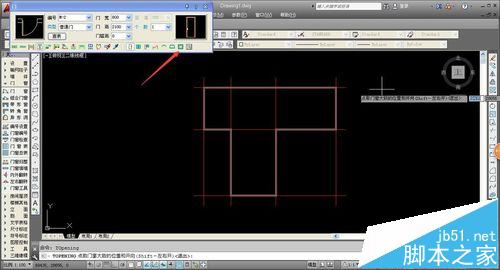

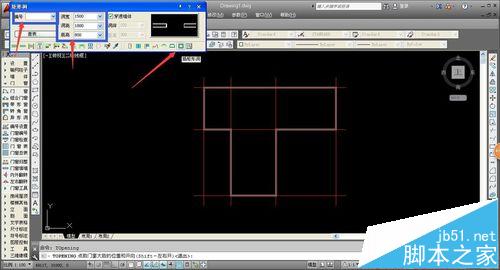

2、確定“門窗——門窗”命令后，系統會彈出相應的繪圖設置窗口；系統默認的初始頁面，為門或者窗的繪制設置，我們需要將其調整為墻洞的繪制頁面；在窗口最下方的選項中，選擇“插矩形洞”。

3、確定“插矩形洞”的選項后，頁面就會改變；為墻洞的設置選項，我們需要設置墻洞的標號，墻洞的高寬等各種屬性，完成墻洞的各種屬性設置后，即可將鼠標移動到墻線上進行添加。

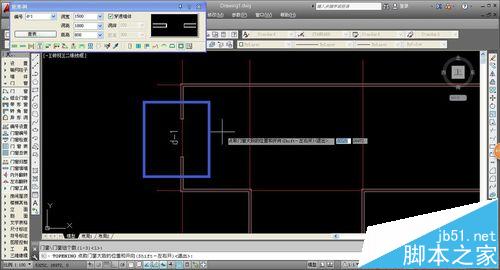

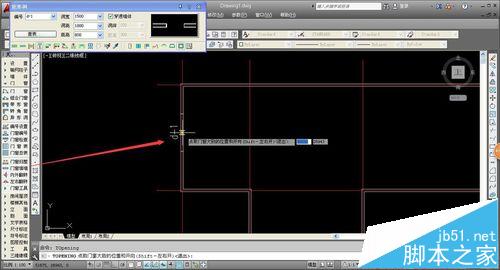

4、我們可以根據情況選擇不同的放置方式，將鼠標移動到墻線上后，系統就會出現白色的輔助線條，方便我們進行位置的確定；確定合適的位置后，單擊鼠標即可進行墻洞的添加。

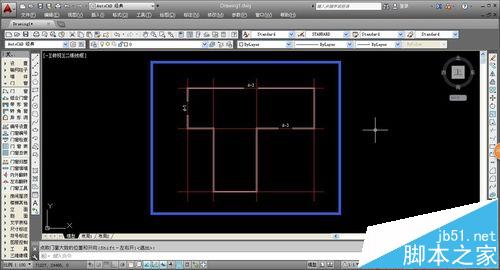

5、確定輸出墻洞后，墻線就會分斷，標志墻洞；墻洞和門窗都不同，墻斷開的中間部位不會有其他部件；在墻洞開啟位置會有我們設置的墻洞編號，方便我們進行墻洞的識別。

6、進行多種墻洞的添加時，不同的墻洞屬性需要設置不同的墻洞編號；否則系統無法進行墻洞的標注；一般墻洞可以直接使用字母帶數字的標注方式，不同的墻洞直接更改數字編號即可。

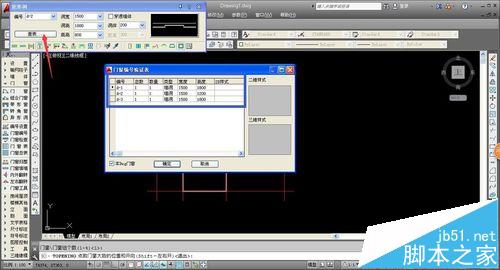

7、在墻洞的屬性設置窗口，我們可以點擊“查表”按鈕，這樣我們可以直觀的看到所有的墻洞信息；包括墻洞的標號以及各種數據屬性，方便我們直接進行墻洞的各種屬性信息的獲取。

8、我們在繪制建筑圖紙時，墻洞多處于室內空間中，使用墻洞增加室內空間的流通性；一般墻洞會配合屏風使用，在增加室內空間的流通性的同時，保證部分空間的私密性。

注意事項：在進行圖紙繪制時，要時刻保存，避免數據丟失。
