很的人在CAD設計完成后，在打印輸出時出現顏色和線寬設置不對，現將打印設置的相關選項進行設置

1、打開CAD軟件

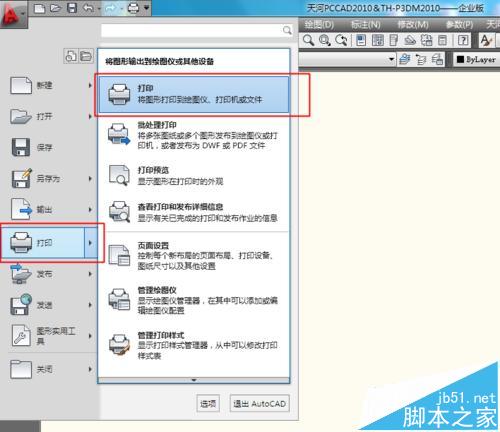

2、點擊圖示位置出現菜單選項

3、選擇打印選項

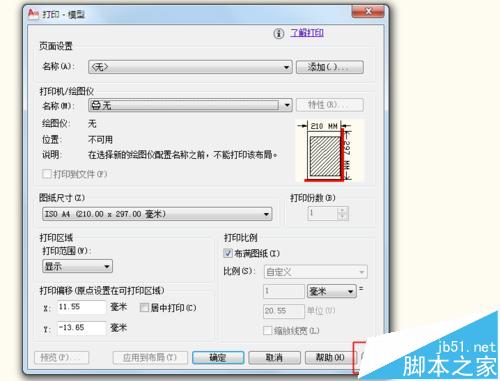

4、打印窗口打開后點擊 >展開窗口

5、在展開窗口中打印樣式表中選擇acad格式

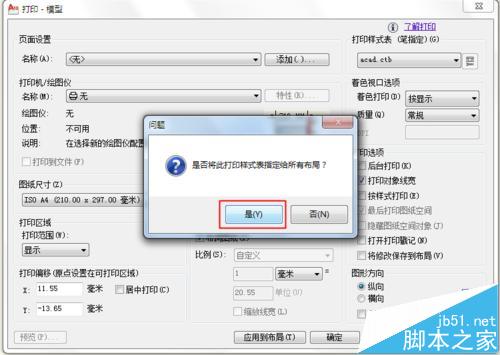

6、是否將此打印樣式表指定給所有布局，點擊是

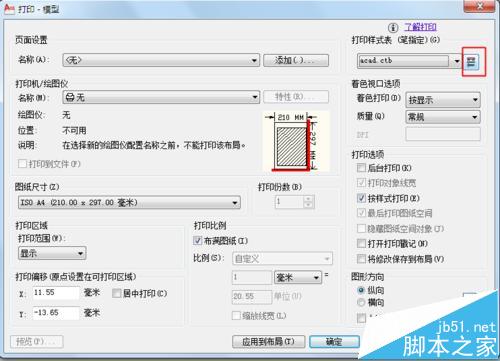

7、點擊圖示位置進行編輯器

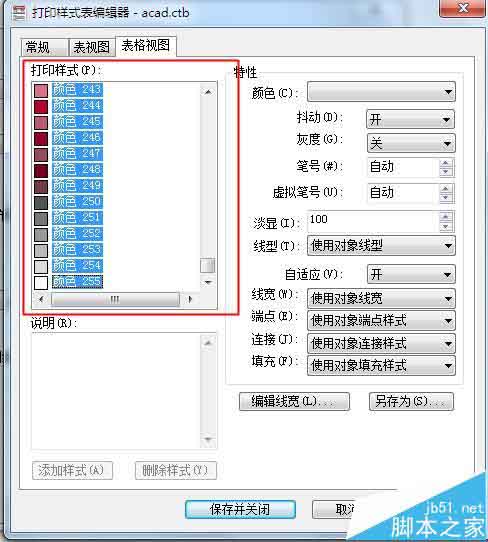

8、在打印樣式中，顏色全選

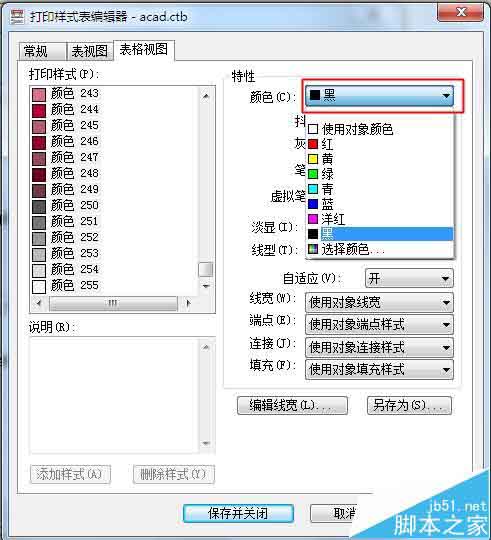

9、特性顏色中先黑色

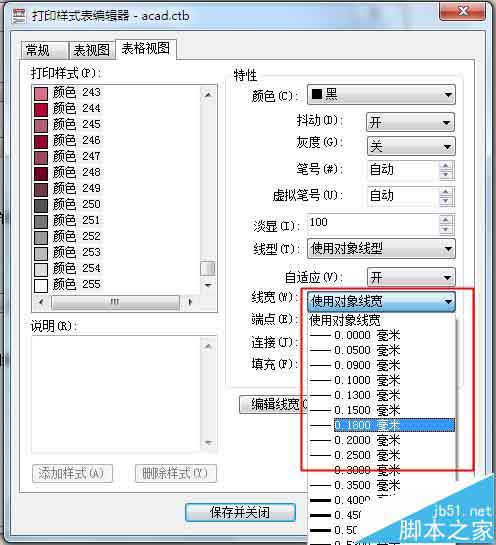

10、線寬選擇0.18毫米，這是細線的線寬，可根據情況適當調整

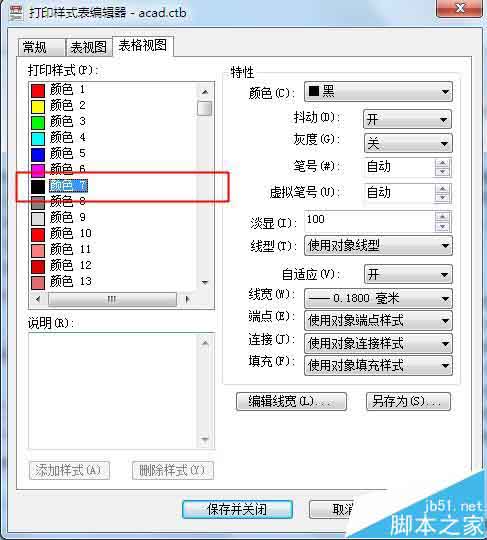

11、在打印樣式中，選擇黑色（粗線）

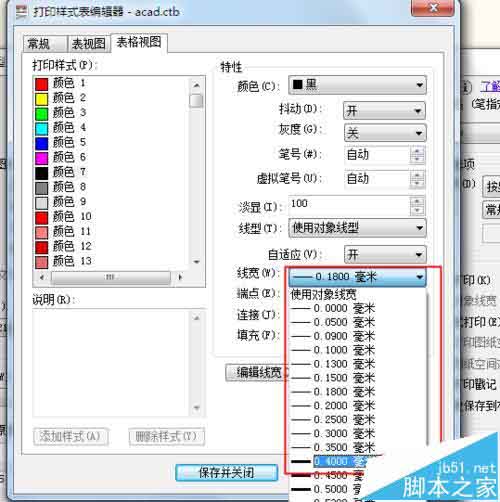

12、線寬選擇0.4毫米，這是粗線（輪廓線）的線寬，可根據情況適當調整

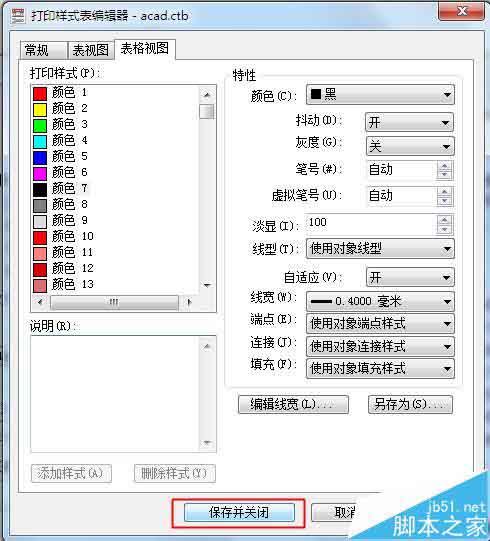

13、點擊保存并關閉

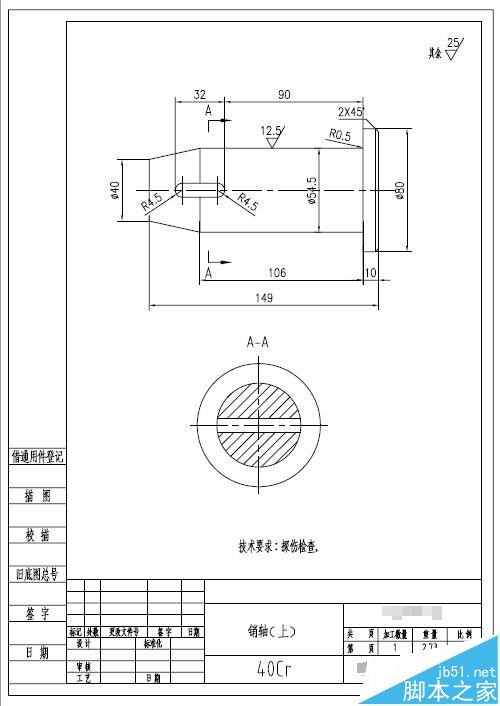

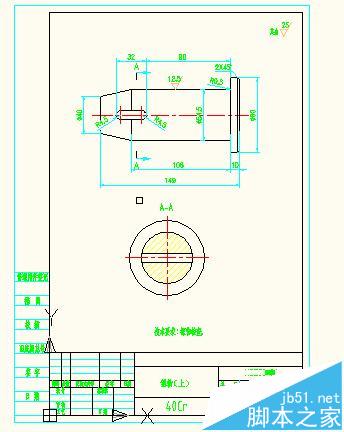

14、現在可以正常打印了，下圖為打印前后的對比
