眾所周知，CAD是一款實用的制圖工具，常用于建筑圖紙設計，室內設計，很多工程相關職業都要會使用CAD制圖，要會看懂CAD圖片。那么給你一張室內設計圖，你會用AutoCAD工具來測量面積嗎?CAD怎么算面積?下面，我們就一起來看看CAD計算面積圖文教程詳解。

一、查詢命令

1、CAD各個版本操作基本一致，這里以CAD2014為例。對于簡單圖形，使用簡單的查詢就能搞定。具體方法是，打開cad圖形，在菜單欄，點擊“工具”。

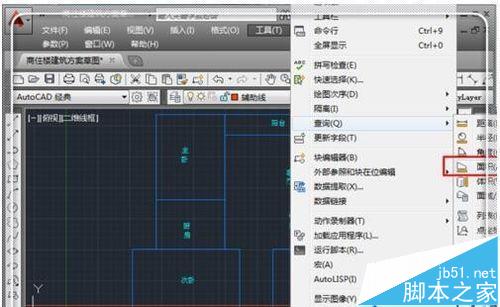

2、調出工具選項，用鼠標指著“查詢Q”，激活查詢命令。

3、彈出查詢的更多功能選項，點擊“面積”。

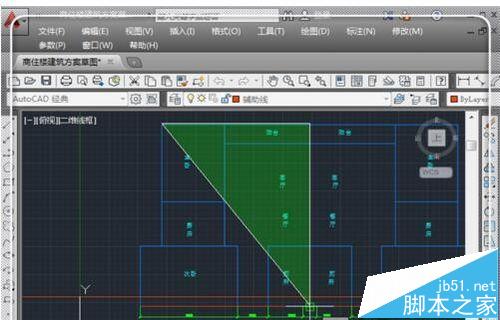

4、這時候使用鼠標拾取需要查詢的圍成面積的各個關鍵點。

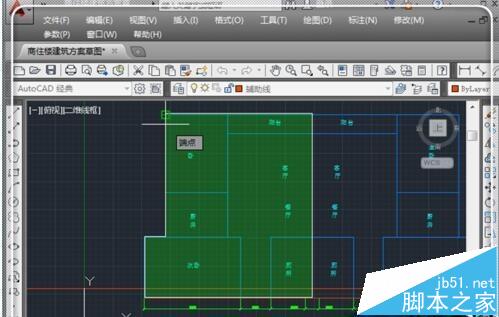

5、拾取各個點，圍成一個 封閉圖形。

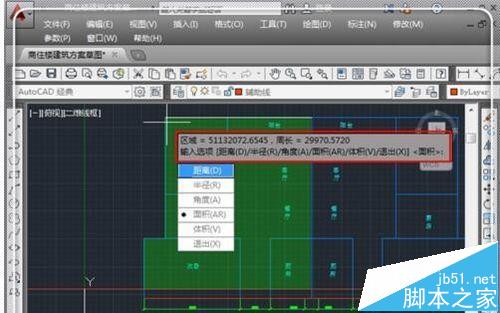

6、點擊“回車鍵”，這時候就直接彈出面積信息，這里的面積一般是以mm為單位的，所以要轉化成自己習慣的平方米，小數點向左移動6位即可看出面積。

二、復雜圖形的面積查詢

1、對于簡單圖形，按照剛才的方式查詢感覺差不多，但是對于不規則的多邊形，拾取點將會花費很多時間，這樣效率低下，這時候如果覺得費時間，可以創建面域，然后點擊“工具”——“查詢”——“面積”中進行查看。
