AutoCAD自從2010版本開始，就多了參數化約束的功能，這個功能在三維軟件中是很常用的，而從事多年AutoCAD平面制圖的人很少用到，對其功能不是很了解。有時我們在測量樣板產品一些尺寸是不容易測量的，或者一些圖紙本身標注的尺寸不是我們繪圖需要的直接尺寸，那我們在繪制的時候就需要一些輔助的計算，這個功能還是大大減少了我們的計算工作量。這里以下圖為例，該圖形只有一個高度尺寸供我們參考，看看如何在AutoCAD里面容易的畫出來。

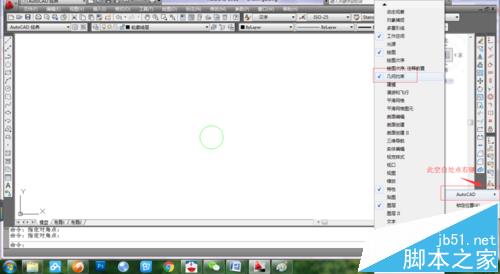

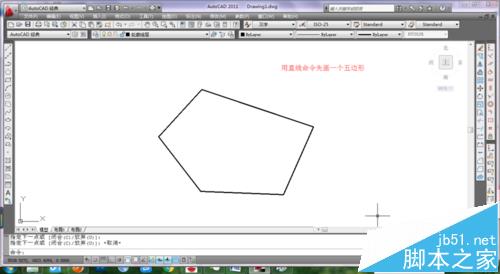

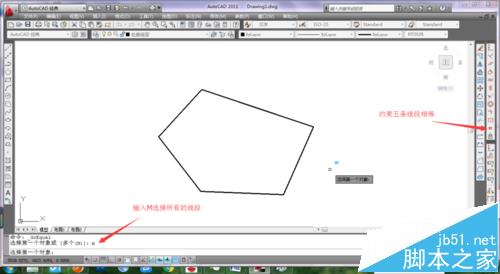

1、可以先把約束工具條提出來，在工具條空白處點右鍵，選擇AutoCAD下的幾何約束前打勾。然后用直線命令畫一個五邊形，點擊幾何約束工具條上的相等或參數/幾何約束/相等，輸入M，選擇五條邊線，對繪制的五條邊進行約束相等。

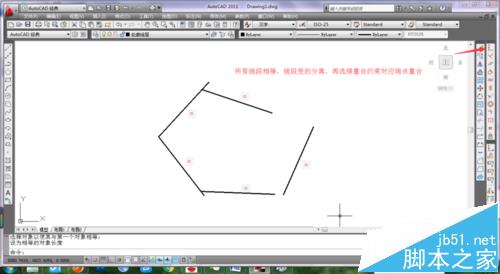

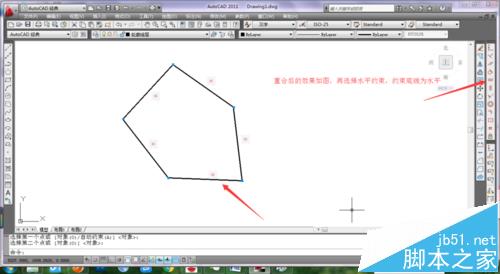

2、相等約束完成后，五條線段會有一定程度的斷開，因為繪制的線段沒有自動約束點重合的功能。在選擇幾何約束工具條中的重合命令或者點擊參數/幾何約束/重合，分別選取相鄰兩條線的端點，把五邊形連線起來。如圖所示

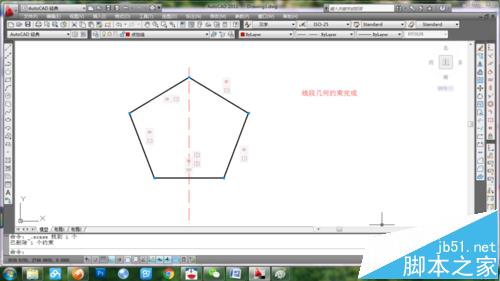

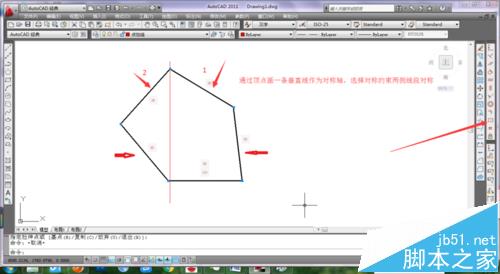

3、切換到中心線層（圖層的設計可以查看下面的引用連接），通過頂點畫一條垂直線，選擇幾何約束工具條中的對稱或者點擊參數/幾何約束/對稱命令，分別選中上面兩條對稱線和下面兩條對稱線，以剛畫的中心線為對稱軸。再選擇約束工具條的水平，對底下的線段進行水平約束。幾何約束完成效果如圖

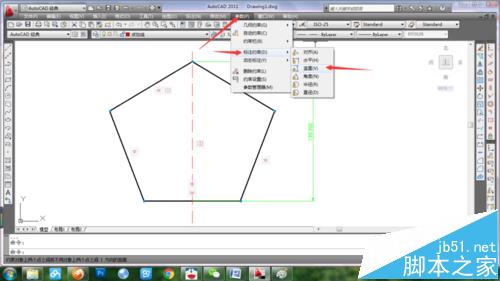

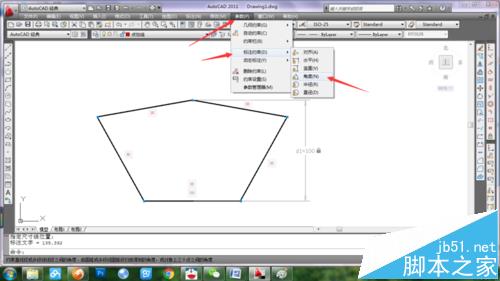

4、點擊參數/標注約束/豎直，選擇頂點和下水平線中點，尺寸輸入100，剛圖形高度縮放到100。然后選擇參數/標注約束/角度，任意選擇兩條相鄰邊線，輸入角度為108（五邊形的內角均為108度）。尺寸約束完成

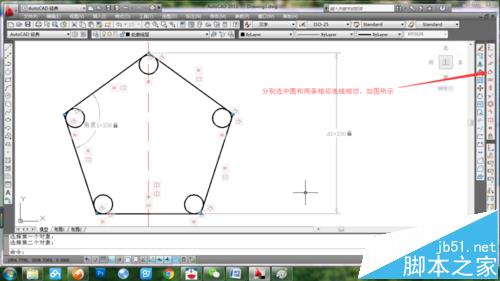

5、在五邊形內任意繪制五個圓，按前面的方法，先對幾個圓約束為相等。再選擇約束工具條中的相切，分別選中圓和相鄰的兩條邊線，約束為相切，需要多次選擇圓和直線來完成，如圖所示

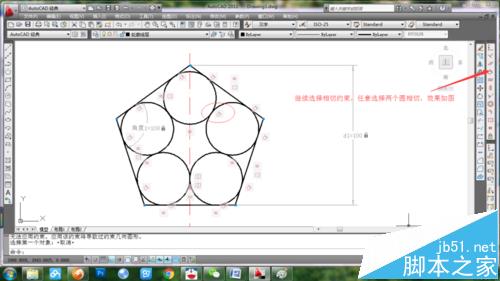

6、五個圓在角點處與相鄰兩直線相切，最后再次點擊幾何約束中的相切約束，任意選擇兩個相鄰的圓約束為相切，完成圖形的要求。最后如圖所示。

注意事項：

除了相等幾何約束可以選擇多個圖形，其它約束一次只能選擇兩個圖形進行約束。
