AutoCAD的三維實體功能也像其它三維軟件一樣插入了一些成型實體，例如長方體、圓柱體等。這篇經驗介紹一個在AutoCAD中怎樣用實體圖元來做一個手鏈。效果如下圖所示。

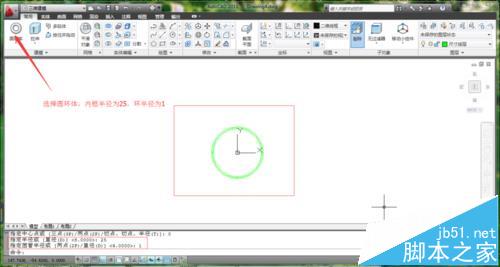

1、先將工作空間調整到三維建模，在實體圖元中選擇圓環體命令，選擇一個點為圓環體的中心，我這里指定的是0點，。選擇圓環體半徑和環的半徑，我這里分別指定的25和1.如圖所示

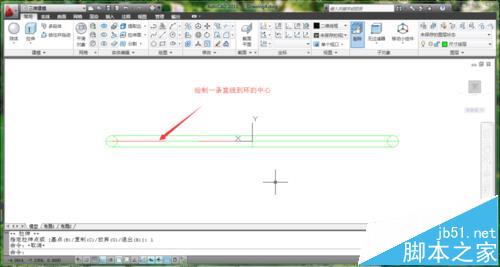

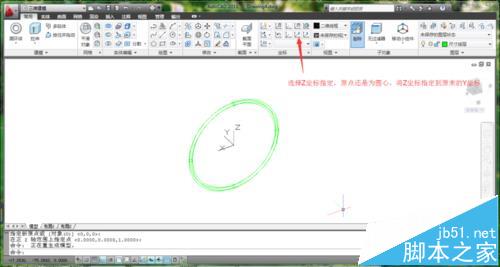

2、進行坐標系的改變，選擇Z坐標指定，選取0點，選擇原來的Y方向為現在的Z坐標完成坐標轉換。再繪制一條直線互環中心作為一條輔助參考線。如圖

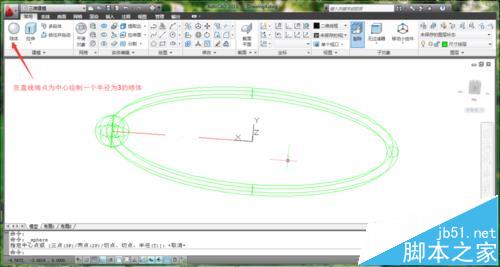

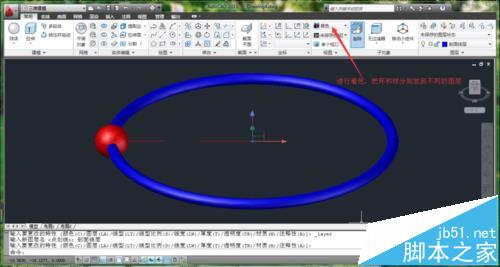

3、選擇實體圖元中的球體命令，選擇前面繪制的直線端點為中心，繪制一個半徑為3的球體，如圖所示。進行著色處理，分別把環和球放到不同的圖層，圖層設置請參考下面的經驗鏈接。

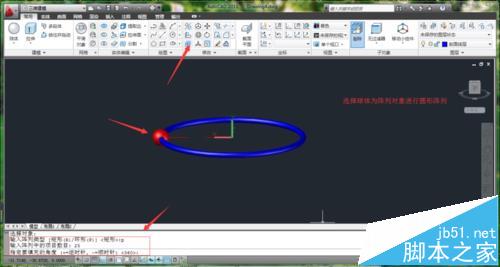

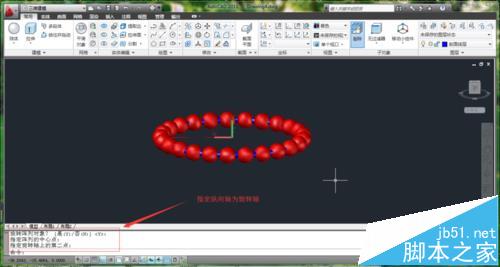

4、選擇實體修改中的陣列命令，選取球體為陣列對象進行圓形陣列，旋轉軸為縱向軸，旋轉中心為環中心，陣列數量為25個，各參數設置如圖所示。最后完成效果如圖

注意事項：

注意坐標系有多種方法可以轉換，在這里繪制直線其實也可以不轉換坐標系，沿垂直方向作線段即可。
