工程設計通常會用到CAD打印自定義的長圖，通常是打印成PDF文件，再用打印機打印。以打印594x2388的A1長圖為例

一．打印成PDF文件

1、首先為Adobe PDF添加自定義大小的紙張。CAD打印頁面 ,打印機選Adobe PDF，特性,自定義特性,

2、添加,輸入寬594 高2388 ，頁面名稱594x2388，單位 毫米，點 添加/修改

注意：PDF默認紙張長度最大值是5080毫米，若圖紙太長超過該值會無法打印。

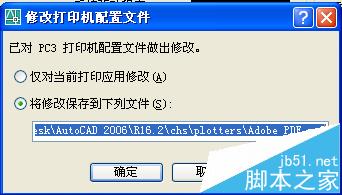

3、保存到默認的Adobe PDF.pc3文件。至此，添加紙張完畢

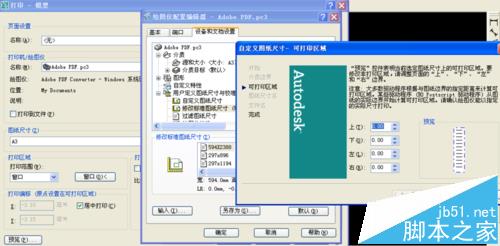

4、修改紙張的頁邊距。依然是PDF打印機的 特性 對話框, 選擇 修改標準圖紙尺寸(可打印區域)，找到剛才添加的名字為594x2388的紙張，點 修改，自定義頁邊距全為0，下一步，若提示需要保存，任意輸入一個文件名即可，完成

5、同樣保存到Adobe PDF.pc3文件

6、打印成PDF文件?；氐紺AD打印頁面打印，圖紙尺寸選594x2388 ，打印比例選布滿圖紙，打印即可

二．打印長圖（如果拿到打印店，此步驟可以無視）

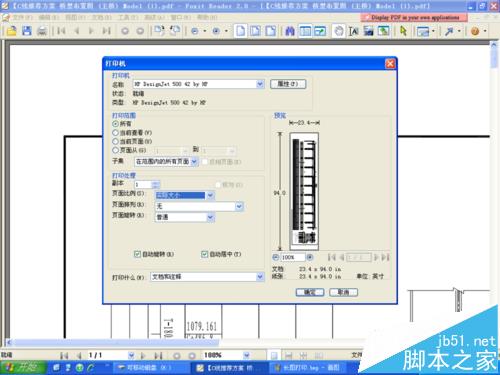

1、打開pdf文件。文件，打印，打印頁面，選好打印機,點屬性。自定義紙張尺寸,輸入長寬

2、右側打印質量選 正常 即可，回到打印機頁面.頁面比例選實際大小，自動旋轉，自動居中 ，即可正常打印

注意事項：

1、有些打印機A1的紙不是標準寬度的（略比標準寬）若用正常圖框打印出來后,底部邊距正常,但頂部邊距稍大，可根據出圖情況隨時停止打印，適當修改圖框上下沿寬度，以得到滿意效果。

2、打印前最好看一下打印機上剩余紙的長度是否夠用。
