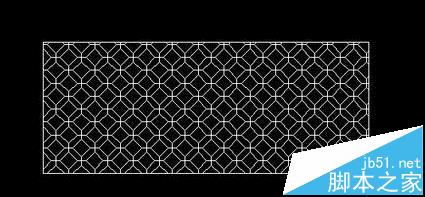

CAD如何不等比例縮放呢？下面給大家講解設置步驟，如圖所示，這里想要將這個圖案的Y軸給縮放一點

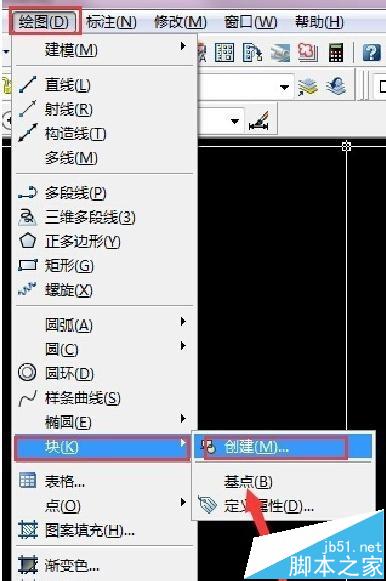

1、將這個圖案自定義成塊，點擊：繪圖→塊→創建，快捷鍵b

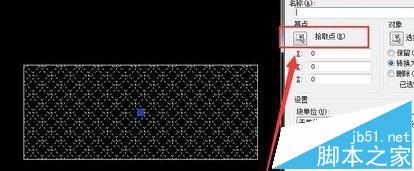

2、自定義塊時，需要先選中圖案的基點，便于作圖方便

3、如果不選，默認是坐標原點

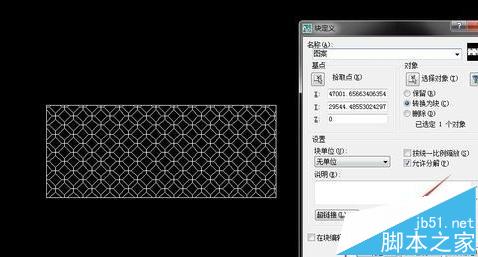

4、給圖案名一個名稱，然后點擊確定

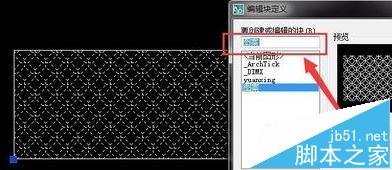

5、雙擊一下剛才命名的圖案，發現這個圖案已經成塊了

6、點擊：插入→塊，如圖所示

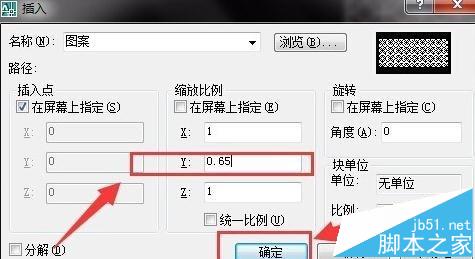

7、彈出如圖所示對話框，找到縮放比例

8、想要縮放的是Y軸，將Y軸的比例調小即可，設置好比例后，點擊確定借口

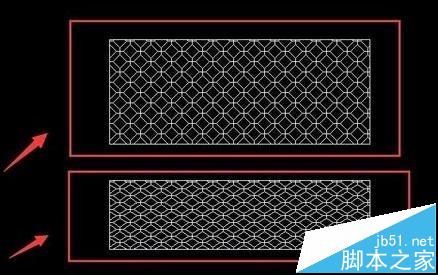

9、如圖所示對比效果，可以看到Y軸的比例成功縮小
