坐標標注太繁瑣？一個一個測量標注太慢？不借助任何插件，用CAD自帶“塊屬性”即可實現自動標注坐標。

1、首先確保所需標注的圖形符合比例，且圖形所在位置距坐標原點距離為該點坐標值。

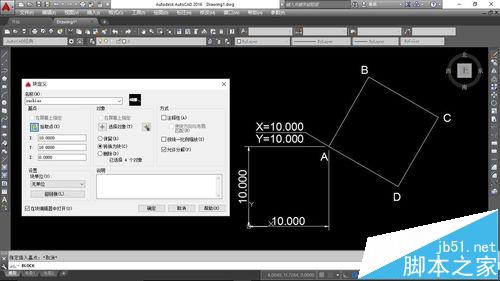

2、選中A點坐標標注，選擇“繪圖-塊-創建”彈出塊定義對話框，填寫名稱和拾取基點坐標（及A點位置），勾選左下角“在快編輯器中打開”，單擊“確定”。

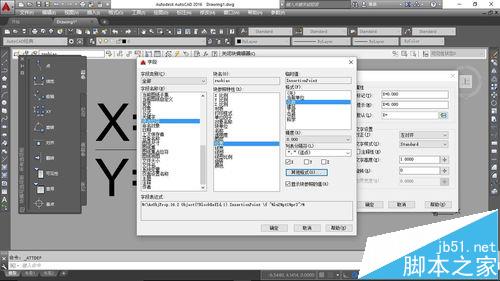

3、點擊塊屬性定義（紅色框選位置）彈出屬性定義對話框，點擊“屬性-默認文本框”鍵入”X=“，再點擊文本框后按鈕彈出字段對話框，一次選擇字段名稱為“塊占位符”，塊參照特性為“位置”，格式為“小數”，僅勾選X坐標值，單擊確定。鍵入合適文字高度，單擊確定插入覆蓋原“X=10.000”坐標。

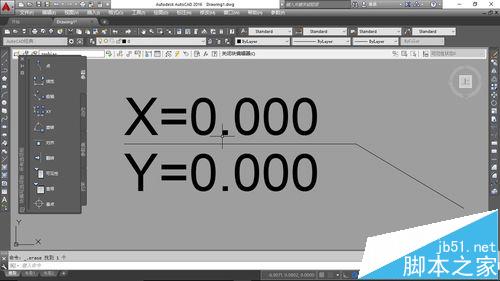

4、同理添加Y坐標屬性。刪除原X=10.000和Y=10.000。

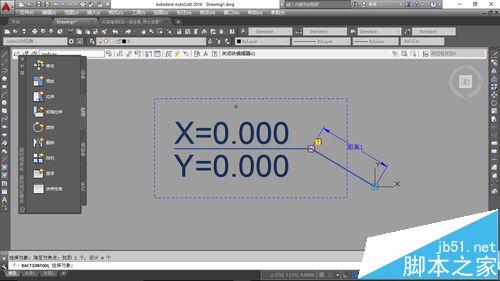

5、對坐標斜線引線添加極軸參數，再添加“拉伸動作”（具體參數如圖）。單擊關閉快編輯器，點擊“保存”。

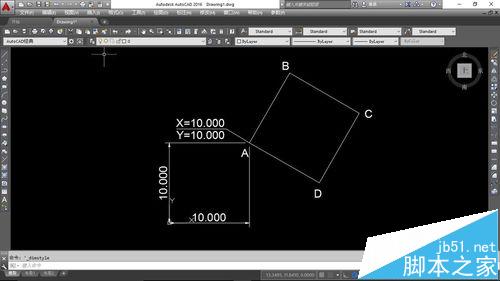

6、選擇“插入-塊”即可插入坐標，單擊節點可移動坐標位置。坐標標注太繁瑣？一個一個測量標注太慢？不借助任何插件，用CAD自帶“塊屬性”即可實現自動標注坐標。

注意事項：

單獨新建一個圖層制作，以后可直接拷貝至其他文件使用，無需重復操作。
