淋浴房是現代裝修中時尚的家居產品。衛生時尚，在繪制圖紙時也是必不可少的一部分。今天我們來分享一下怎樣繪制淋浴房。

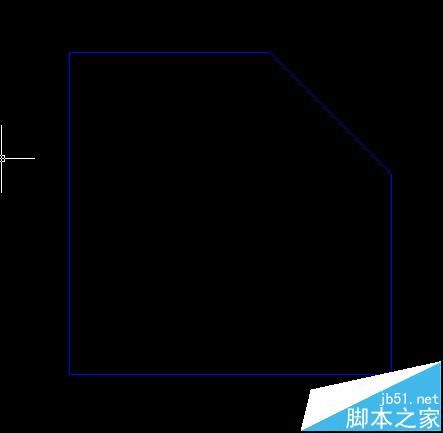

1、調用“PL”多線段命令，繪制出淋浴房的輪廓。其尺寸一般為1120或者其他。這個尺寸是可以根據客戶家的衛生間定制的。

2、調用"X“分解命令。

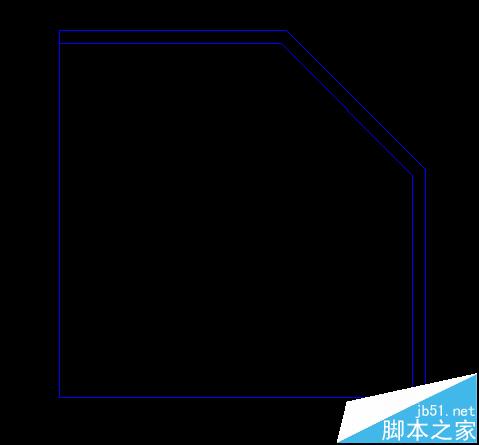

3、調用"O"偏移功能，將多段線向內偏移40，并用修剪”tr“功能修剪。

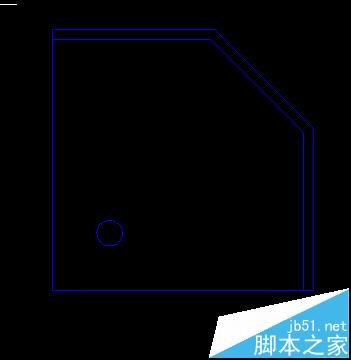

4、調用圓命令，繪制出半徑為50的圓表示地漏。移動到相應的位置。

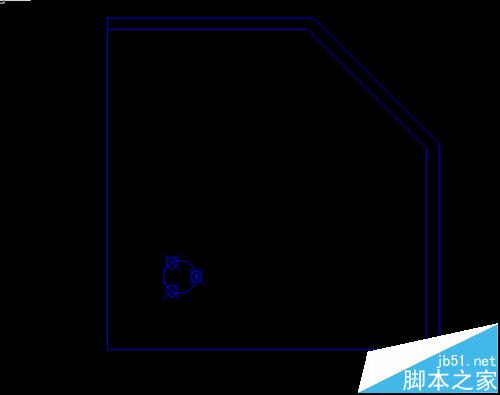

5、調用”DIV"定數等分命令，將圓分成三等分。（若看不到分點，可選擇點樣式設置。）

6、調用直線，以等分點為起點繪制線段，并且刪除等分點。

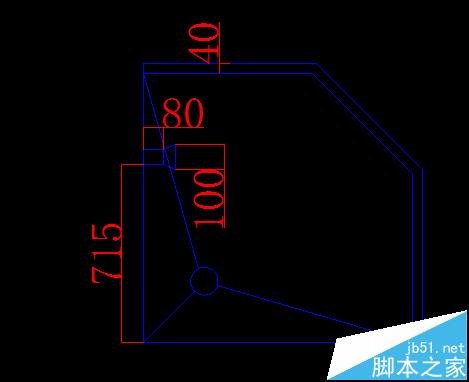

7、調用直線命令，繪制出淋浴頭。淋浴房的繪制就完成了。
