CAD軟件是已經發展了很多年了，是實用成熟的軟件，很多人都在用，也一直有新人在學習，今天我們講解下如何用AutoCAD做三維建模！希望能給對AutoCAD三維制作感興趣的朋友帶來幫助，下圖就是我們要創建的模型圖

1、打開CAD，進入界面。如下圖畫左邊兩個圓、右邊兩個圓，左右兩個外圓的上下相切線，兩圓心的連線，并將圓心連線各往上下偏移5。

2、將中間的偏移線做成如下圖的矩形，同時刪除圓心連線及偏移線多余部分。

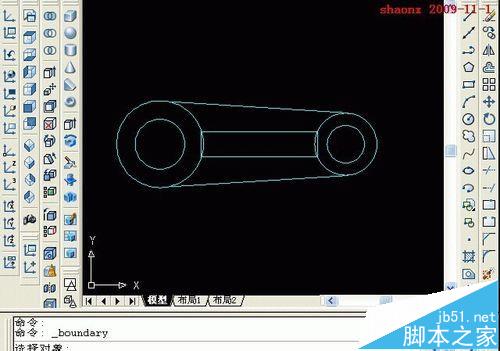

3、平面部分畫好后，做成面域，除了四個圓和中間的矩形外，還有一個部分比較特別，請看下圖的虛線部分。共需做成六個面域。

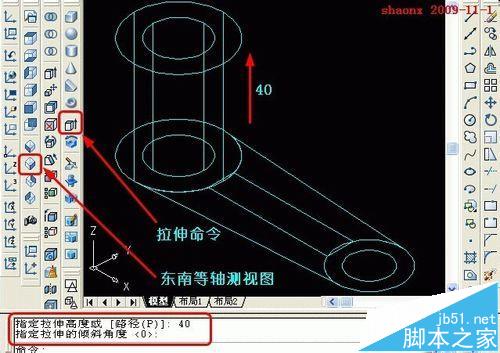

4、點擊“東南等軸測視圖”按鈕，轉到東南視圖。并點擊“拉伸”命令按鈕，對左邊的2個圓進行拉伸，高度為40，傾斜度等于0。

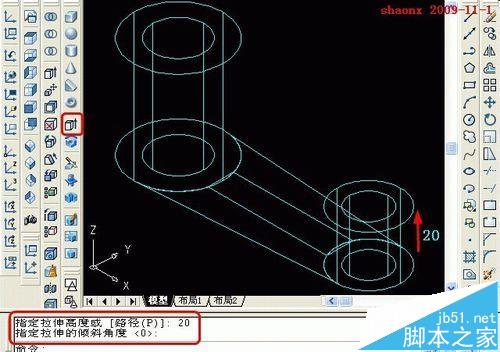

5、點擊“拉伸”命令按鈕，再對右邊的2個圓進行拉伸，高度為20，傾斜度等于0。

6、點擊“拉伸”命令按鈕，再對中間的矩形進行拉伸，高度為35(40-5)，傾斜度等于0。

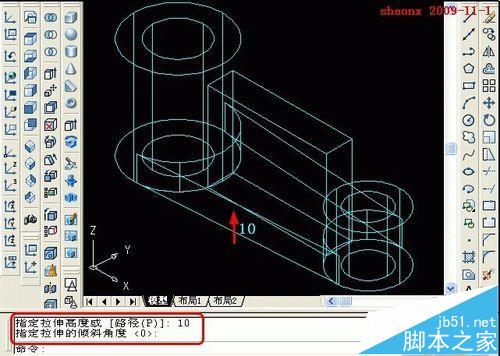

7、點擊“拉伸”命令按鈕，最后再對中間的特殊型面域進行拉伸，高度為10，傾斜度等于0。

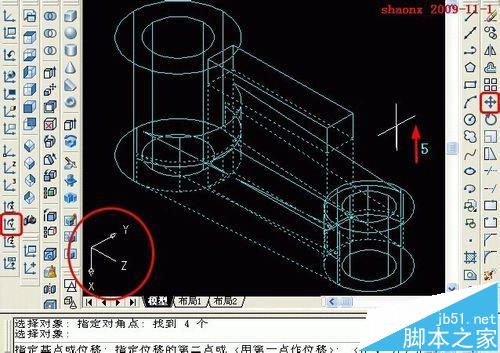

8、全部拉伸操作完成后，對中間的兩個實體往上移動5。點擊UCS工具條中的“Y軸旋轉”，并輸入旋轉值90度。注意看一些UCS坐標，原來的Z軸方向，變成了X軸方向，中間的兩個實體就可以沿現在的X軸進行上下移動了。點擊“移動”命令按鈕后，現在中間的兩個實體，往上移動5。

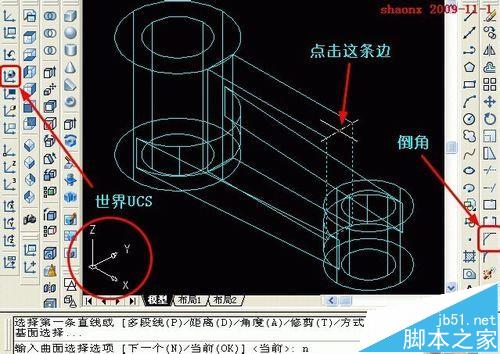

9、點擊“世界UCS”命令按鈕，UCS的坐標又返回到原來的方向。接著，要對中間的矩形實體做“倒角”，點擊“倒角”命令按鈕，點擊矩形實體上的一條邊，出現如下圖所示的情形，不是要選擇的基面，在命令行里輸入“n”，回車，即會轉到另一個面。

10、上步驟中，輸入N,并回車后，會出現下圖所示

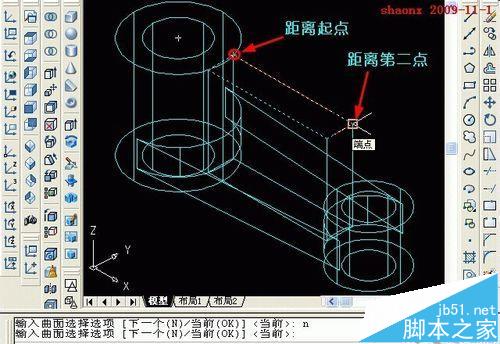

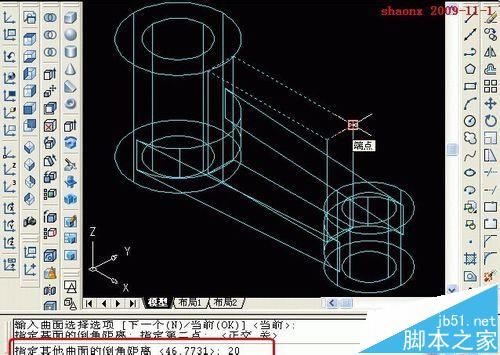

11、這樣，矩形的上面即為要倒角的基面，輸入基面倒角距離，由于是矩形上面全部倒角，因此，可以用選擇指定的方法來輸入。見下圖，基面倒角距離，分別點擊矩形實體上面長度的兩個端點。

12、指定其他面的倒角距離，輸入20(=大圓高度40-小圓高度20)，回車確認。

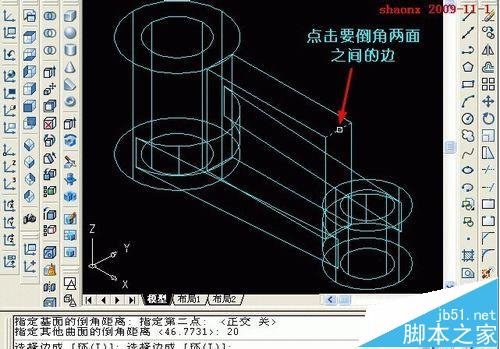

13、輸入完兩面的倒角距離后，按提示選擇要倒角兩個面之間的邊，回車確認，即倒角操作完畢。

14、下面，做“差集”操作，點擊“差集”命令按鈕，選擇全部圖形。

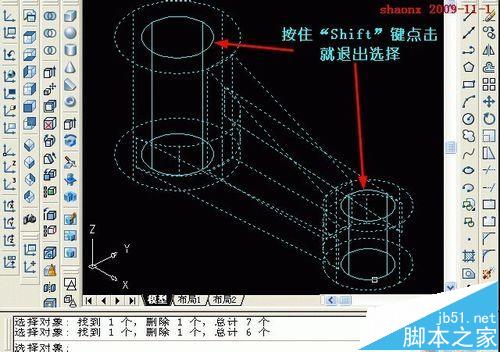

15、由于兩端中間的小圓柱體不應在“要減去實體”的范圍內，就是多選了，可以按住“Shift”按鈕，同時點擊多余選擇的實體，這樣，這兩個實體就退出選擇了（返回到實線狀）。

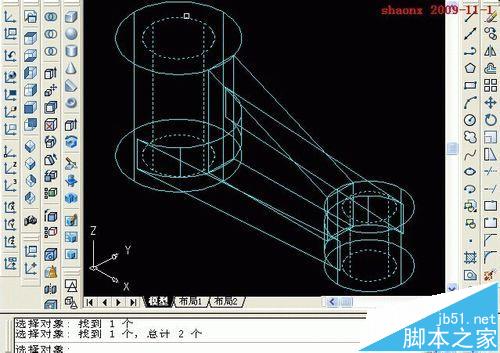

16、回車后，全部返回到實線狀，在點擊要減去實體的部分，即兩端中間的小圓柱體。回車確認后，差集操作完畢。

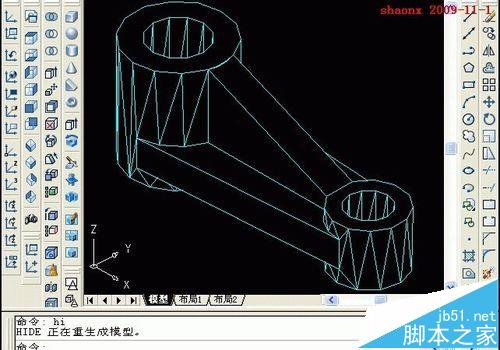

17、全部完成后，老規矩，先看“消隱圖”。

18、最后，再看“著色圖”，這篇教程完畢！

注意事項：

注意在操作中，不要過多的點擊，防止出現其他連線，新手容易出現這個問題。
