打開別人的CAD圖紙，經常遇到** 形 86 未定義，然后圖紙中文字無法顯示的問題，網上找了很久，終于知道了解決方法，現在仔細寫出來方便大家。

1、打開圖紙可以看到無數個提示形文件未定義，然后應該有文字的地方是空的

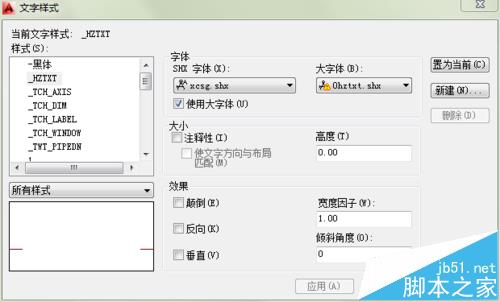

2、打開文字樣式的對話框可以看到某些字體樣式里的字體是不可用的，我的字體庫是非常全的，所以一般找不到的字體比如這個0hztxt都是改過名字的字體，所以找不到

3、只要把這里的字體換成其他的可用字體就可以了，換完這一個再看看還有沒有其他的字體樣式有沒有不可用的，全部換好后點擊-應用-然后-關閉。

4、最后只要輸入命令“re”重生成一下就可以正常顯示了

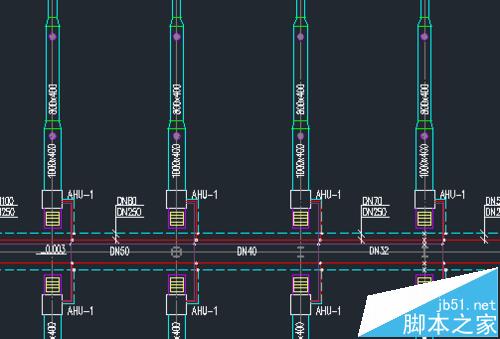

5、可以看到文字都正常顯示了，然后保存一下下次就不用再替換了

注意事項：

我的CAD版本是2014，其他版本都差不多應該
