煤氣灶是在繪制整體廚房環節不可或缺的一個圖形，所以掌握繪制煤氣灶的方法是很重要的，下面我們來分型一下煤氣灶的畫法。

1、調用矩形命令，繪制尺寸為712*385的矩形，然后調用分解命令“X”分解矩形。

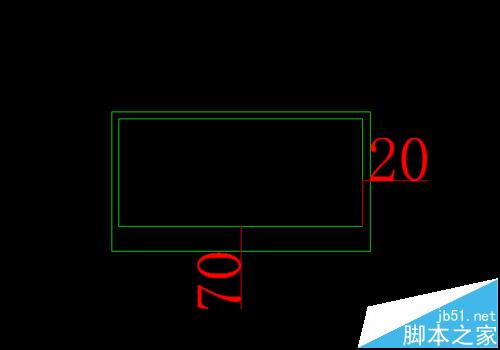

2、將分解后的矩形左、上、右向內偏移20，下側向內偏移70.

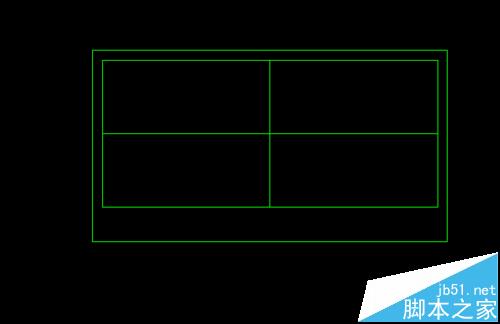

3、調用直線命令，繪制垂直和水平輔助線。

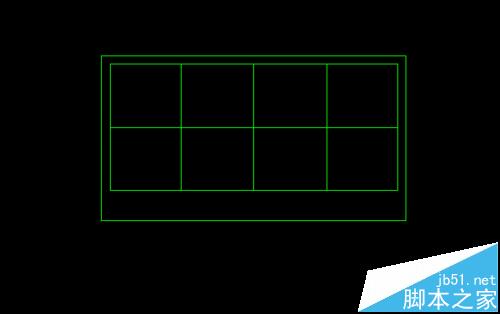

4、調用偏移輔助線，偏移170。

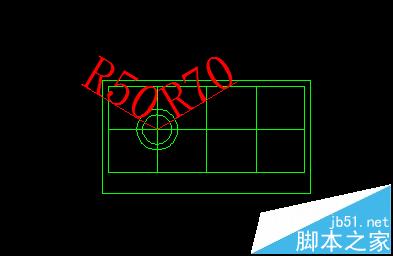

5、調用圓形命令，以左右兩邊的輔助線交點繪制半徑為50和70的同心圓。

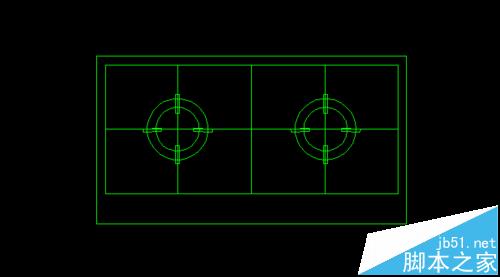

6、調用矩形命令，繪制尺寸為42*8的小矩形，并移動到相應位置。然后調用陣列“AR”命令，對矩形進行陣列。調用復制命令，將圖形復制到右邊，同樣以兩輔助線交點為圓心。

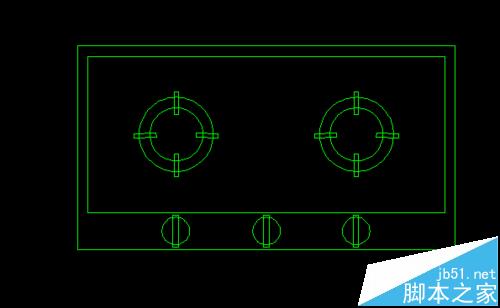

7、繪制出煤氣灶開關按鈕，刪除所有輔助線，煤氣灶的繪制就完成了。
