AutoCAD是一個在國際上廣為流行的繪圖軟件，它主要用于二維繪圖、詳細繪制、設計文檔和基本三維設計。很多初學者在下載了AutoCAD軟件之后會比較茫然，不知道如何使我們繪制的圖形更加美觀（即改變線寬、線型，以及改變線條顏色）這就需要我們在文件中建立起圖層。

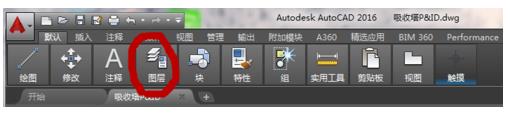

1、本次講解依舊是以AutoCAD2016版本為例，其他版本同理，沒有較大改變。首先我們要在功能面板上找到“圖層”這一欄，如圖所示：

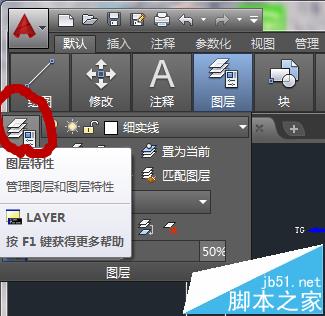

2、點擊鼠標左鍵，可以看到跳出一個對話框，如圖。上面有許多按鈕，這次我們所要用到的是“圖層特性”這一欄，鼠標左鍵點擊“圖層特性”。

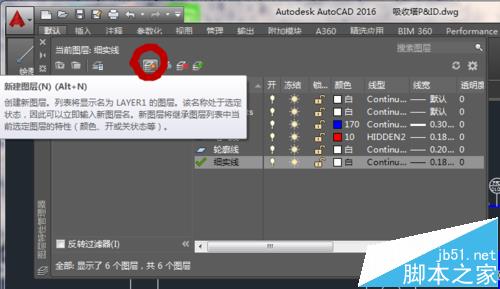

3、打開“圖層特性”，彈出如圖所示對話框，大家可以看到，這里面有我已經建立好的6個圖層，每一個圖層都可以選擇不同的線條顏色、線型和線寬。如果要建立新圖層，則可以鼠標左鍵點擊如圖紅線部分“新建圖層”來建立新的圖層。

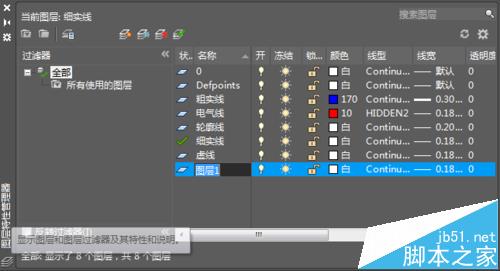

4、點開“新建圖層”，如圖所示，狀態欄里就會出現一條新的圖層，圖層名默認為“圖層1”，你可以改成你所想要的圖層名，這個關系不大只是便于區分。

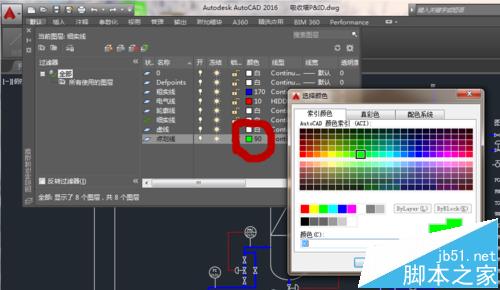

5、然后你就可以把該圖層修改成你所想要的樣子了。如圖所示，紅線部分鼠標左鍵點擊可以圖層的顏色進行修改，我把它改成了青色。

6、鼠標左鍵點擊圖中紅線部分可以對該圖層線型進行對應的修改。如圖，我的圖層名是“點劃線”，所以在線型中選中“點劃線”一欄就可以了。

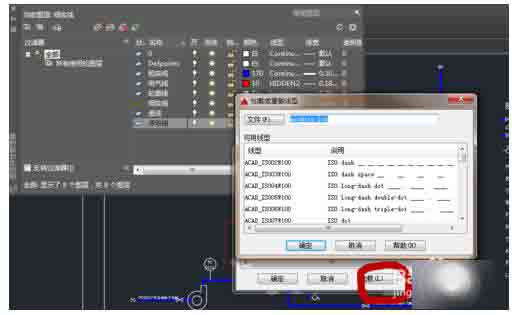

7、當然，一般剛運行AutoCAD軟件的時候，線型里邊只有默認實線這一欄，這時候就需要我們自己去加在其他線型。如圖所示，點擊“加載”這一欄，我們可以看到會彈出許多新的線型，這時候你只要選中你所需要的線型，點擊“確定”就可以加載到線型欄里了。

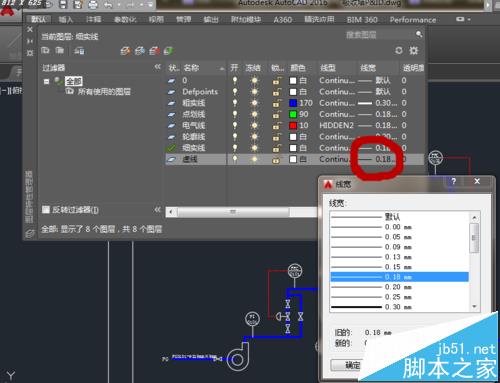

8、最后，就是對線寬的修改了。圖層新建的時候都是默認線寬，在進行工程圖設計的時候就必須對其線寬進行相應的修改，如圖所示，鼠標左鍵點擊紅線部分就可以選擇想要的線寬，然后點擊“確定”即可。這樣，一個圖層就建立好了，同理可以建立其他圖層。
