在城市規劃與設計、建筑設計、景觀設計專業領域工作時，經常會用CAD畫圖，設計好總圖后我們會把它打印成圖片再發送給甲方查看，如果對方滿意，接下來才能確定方案，接著設計總平面圖、效果圖等等，那么我們可以看出一張清晰明了的CAD圖片是多么的重要，接下來小編為你講解CAD建筑圖怎么打印成清晰的圖片，如何設置？（這是自己工作中積累的經驗，希望能幫助到你）

1、首先，打開設計好的CAD總平面圖。

需要表達的內容：

1）建筑表達完整；

2）基地周邊道路和內部道路表達完整；

3）主要景觀設計；

4）小區各個出入口；

5）停車位的布置及地下車庫入口；

6）指北針

注意：樹木、草地等可以不畫，以免使打印出的圖片比較亂。

2、打印前需添加繪圖儀，建立自己的虛擬打印機。

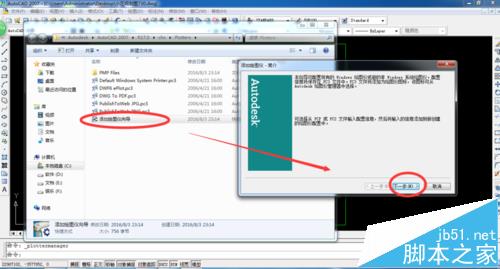

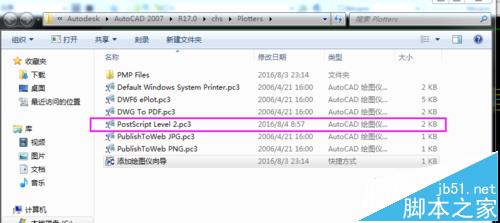

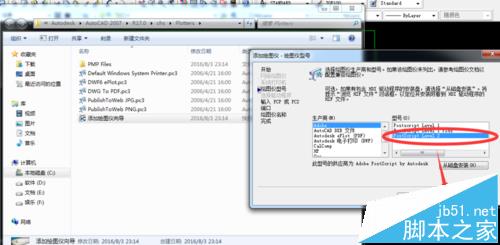

如圖所示，單擊“文件”—“繪圖儀管理器”—雙擊“添加繪圖儀向導”—按提示單擊“下一步”—如圖位置時，選擇“ level2”—再按提示點“下一步”，最后我們會發現有這個我們設置的“level2” 打印機了。

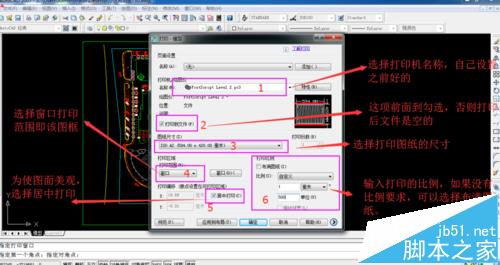

3、打印的基本設置。如圖所示。

1）選擇打印機名稱（即已添加的“level2打印機”）；

2）“勾選”打印到文件；

3）選擇圖紙尺寸，是A2還是A3等；

4）打印范圍，選擇窗口，選擇圖框；

5）居中打印可更美觀；

6）選擇打印比例，如果沒有比例要求，可以勾選布滿圖紙。

4、打印顏色及線型線寬等進一步設置。

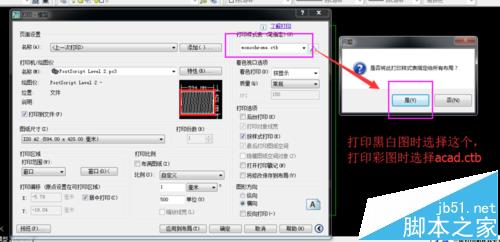

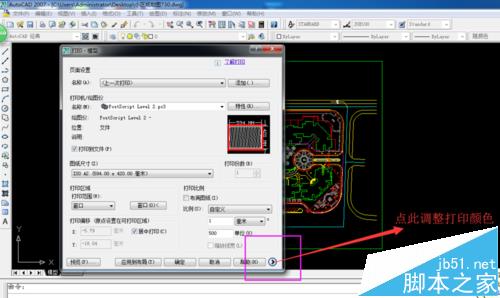

設置打印顏色：點擊如圖所示“幫助”后面的符號，在這里打印黑白圖時選擇“monochrome.ctb”;如果打印彩色圖可選擇“acad.ctb”(彩圖不經常使用，因為彩圖會使整個圖幅看起來比較亂），選擇后單擊“是”。

5、設置線型線寬等。

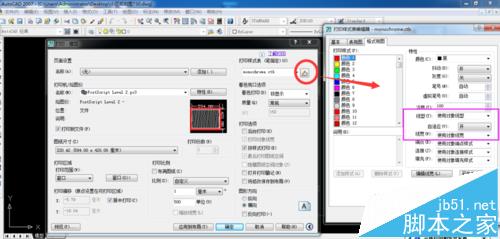

單擊“monochrome.ctb”后的符號會出現如圖所示對話框。在這里我們可以調整線型和線寬等，一般的規劃用地紅線、建筑控制線、建筑輪廓線等是需要選用專有的線型和線寬的（這里暫不做詳細說明）。

6、設置完成后可以預覽效果。

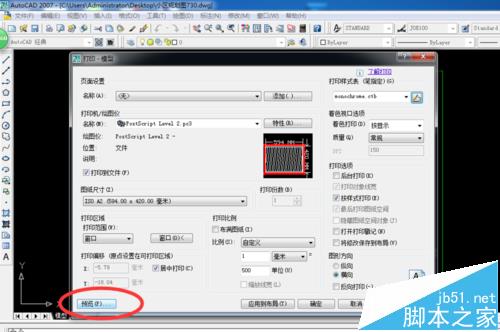

如圖，點擊左下角“預覽”，這時我們可以看一下效果，有不合適的可以返回再調整（按鍵盤空格鍵即可）。
