CAD是繪制二維圖紙的常用軟件之一，但其也可以繪制三維零件圖，能用CAD繪制三維零件的人并不多，本經驗將為你講解從二維繪圖到三維設計的繪圖技巧。下圖為在三維建模下繪制的實體零件。

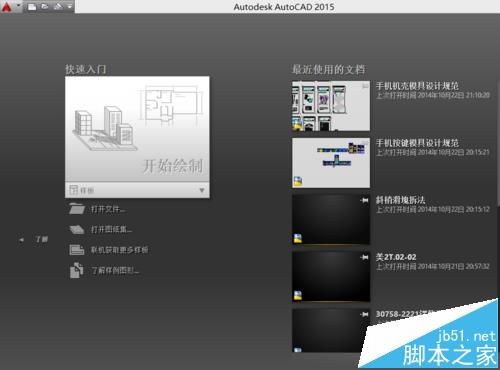

1、雙擊電腦桌面上的CAD2015快速啟動圖標，打開的原始界面如下圖：

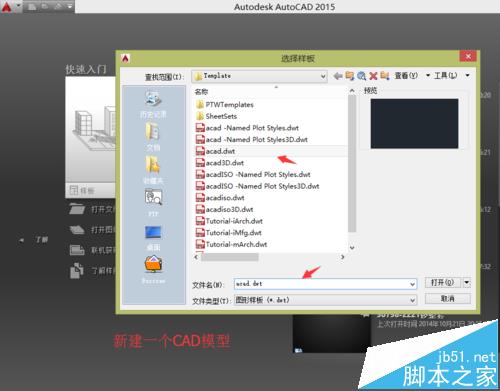

2、新建一個二維繪圖模板，按下圖進行參數設置；

3、進入二維繪圖窗口以后，其二維繪圖界面，如下圖：

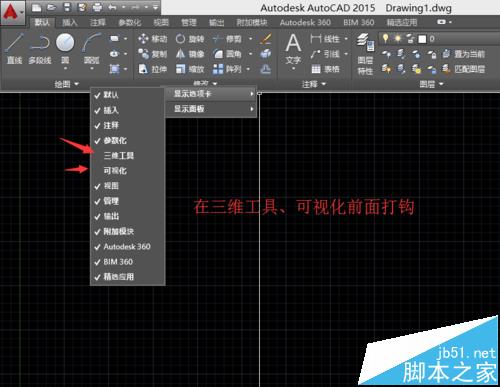

4、在任一工具欄上單擊鼠標右鍵，在彈出的顯示選項卡中，找到可視化與三維工具，如下圖：

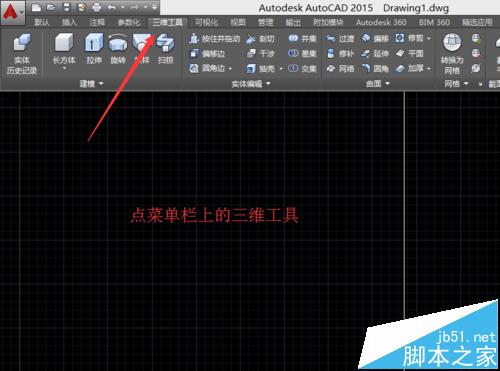

5、單擊剛增加的三維工具圖標，就會進入到三維繪圖下了，此時繪圖窗口下的工具條都是三維圖形的設計命令，如下圖：

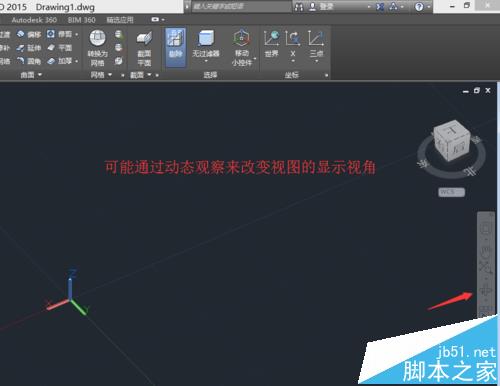

6、通過CAD繪圖窗口右上角的繪圖觀察器來改變視角，如下圖：

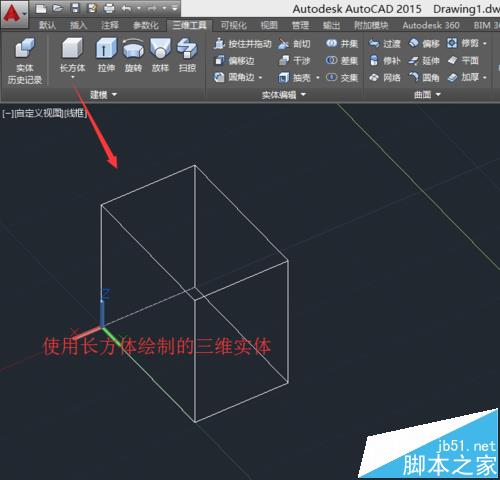

7、調完視角后，使用長方體繪圖命令畫一個長方體，如下圖：

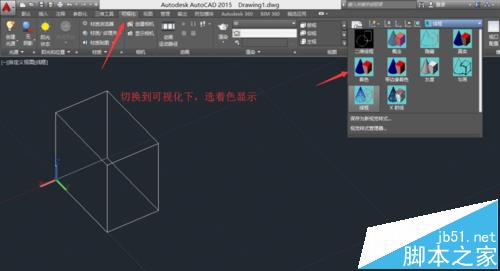

8、在完成步驟七后，畫的零件為線框顯示，要想顯示成實體模式，需要單擊菜單上的可視化－著色顯示，設置完成后，得到的圖形就是三維零件啦，如下圖：
