前面我們已經介紹過沙發的平面圖了，下面我們來介紹一下沙發的立面圖的畫法。立面圖的畫法非常簡單。

1、輸入“rec”矩形命令。繪制1350*350的矩形命令。并調用分解命令“X”將矩形進行分解。

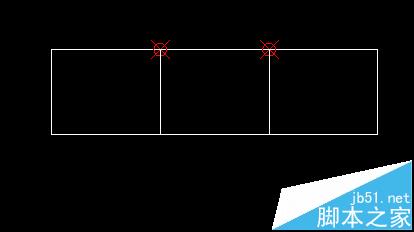

2、調用定數等分命令，將線段分為三段。并調用直線命令，繪制等分線。作為沙發靠背。

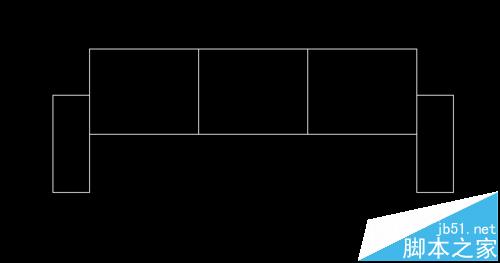

3、調用矩形命令繪制尺寸為400*150的矩形，作為沙發的扶手。

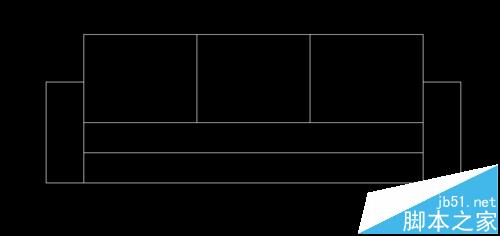

4、繪制1350*120的矩形，作為沙發墊子。

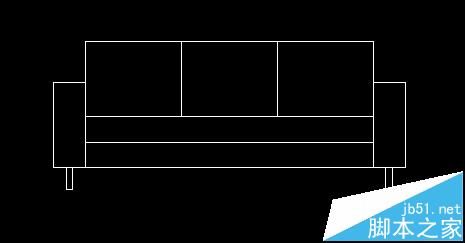

5、繪制100*30的矩形，作為沙發腳。

6、利用圓角“F”命令，對沙發進行圓角，圓角半徑為60.然后用直線命令，完善圖形，并刪除多余線段。
