有時候我們用CAD軟件畫圖的時候，需要在圖中畫出正六邊形的圖像。雖然是很簡單的操作，但是對新手來說有時候會摸不到頭緒。為了幫助剛接觸CAD的新手們，我就寫這篇CAD怎么畫正六邊形的操作經驗分享給大家。

1、首先打開CAD軟件后，我們點擊軟件左側工具欄中的多邊形圖標，該圖標看下圖箭頭所指。

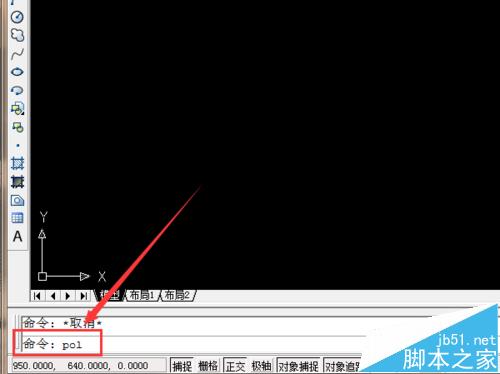

2、如果我們的CAD左側沒有顯示工具欄，我們也可以在下方的命令欄中輸入“pol”字母，該字母為多邊形的快捷命令。

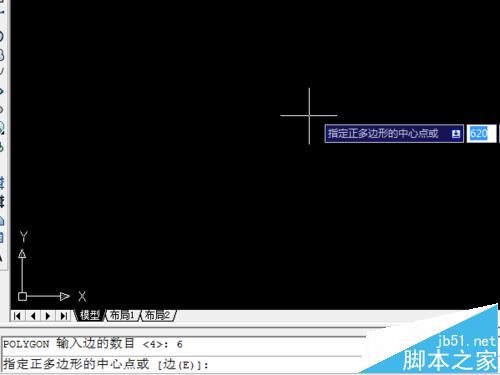

3、點擊多邊形的圖標或者它的快捷命令后，因為我們畫的是正六邊形，所以在下方命令欄中的“輸入邊的數目”這里我們輸入數字“6”，然后按“enter”鍵。

4、這時需要我們指定正六邊形的中心點，我們確定好中心點的位置后在該位置這里鼠標左鍵點擊一下。

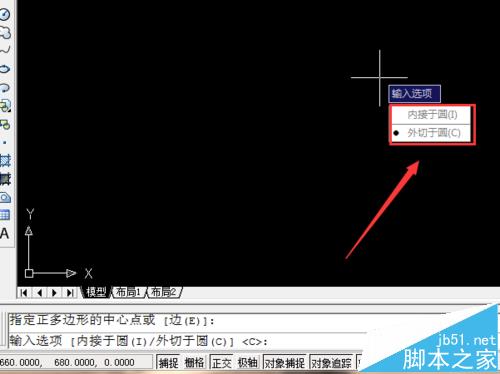

5、之后在鼠標光標處這里會出現“內接于圓”或者“外切于圓”的提示，根據需要我們選擇其中一個，然后輸入圓的直徑,再點擊回車鍵。

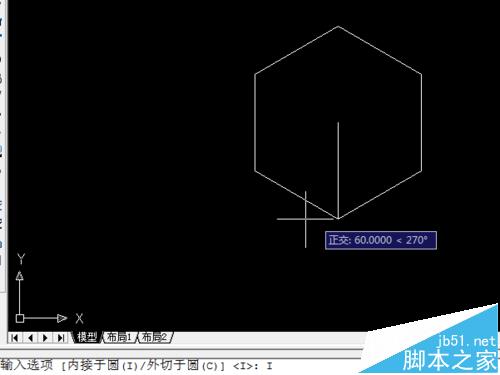

6、之后CAD軟件頁面上就會出現正六邊形的圖像了，不過此時六邊形的圖像方向還需要我們根據需要用鼠標進行調整。

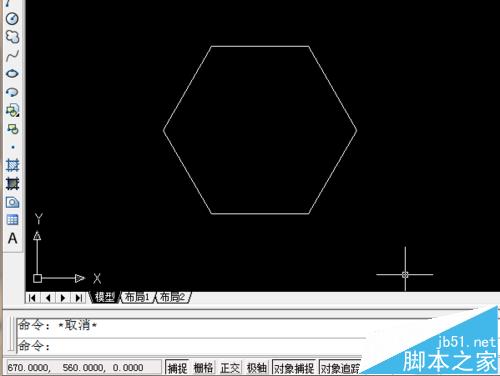

7、下圖是調整之后的正六邊形的圖像，因為畫的是跟水平方向平行的正六邊形，調整方向時我們直接打開正交就可以了。
