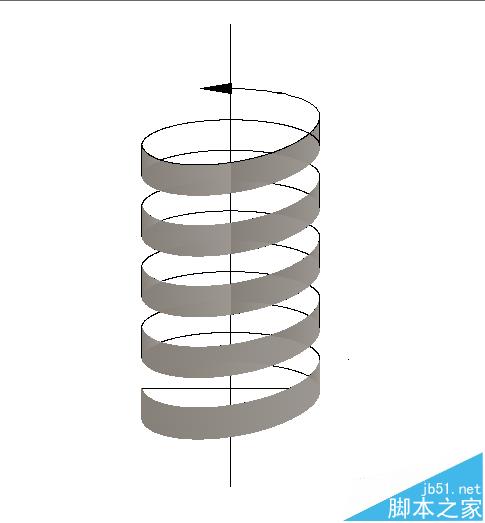

日前小編被領導要求畫一個圖來表現他的想法，其中涉及到一個螺旋圖，用grapher和sufer都沒畫好，最后用CAD畫出來了，最終效果如下所示：

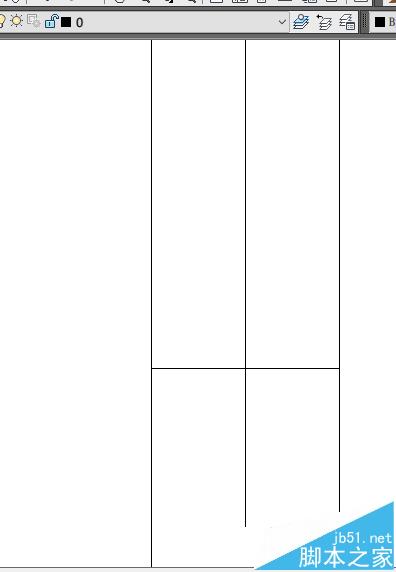

1、首先畫一個正交十字，在兩端加兩條構造線輔助畫圖，如下圖所示：

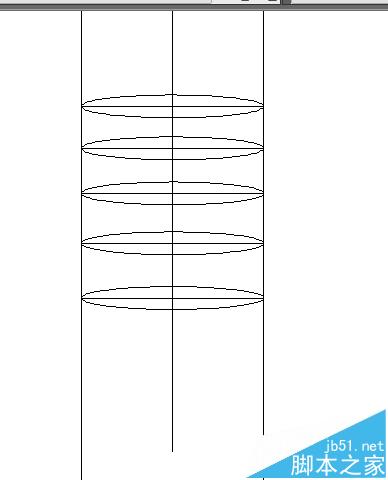

2、在該橫構造線中畫一個橢圓，然后沿著中軸線往上以相同距離復制該橢圓……如下圖所示：

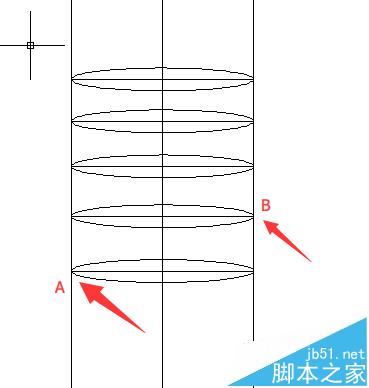

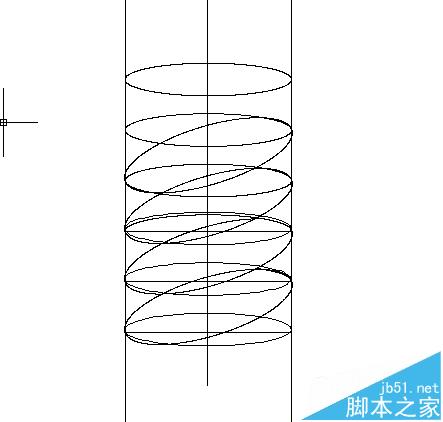

3、以A、B兩點為端點在畫一個橢圓，適當調整該橢圓，然后依次沿著中軸線往上復制該橢圓，如下圖所示：

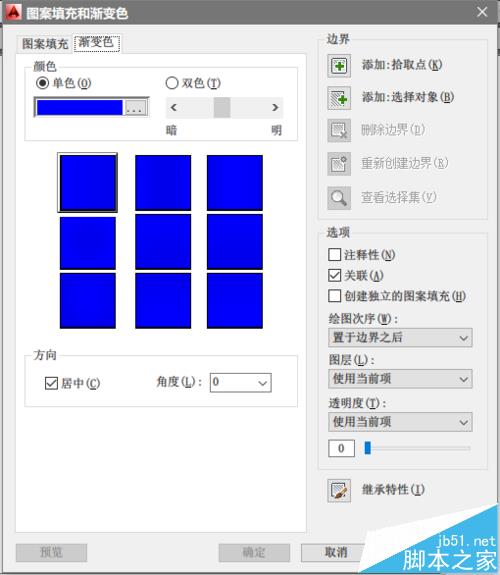

4、輸入命令hatch進行顏色填充，出現對話框如下，點擊右上角的“添加：拾取點”，如下圖所示：

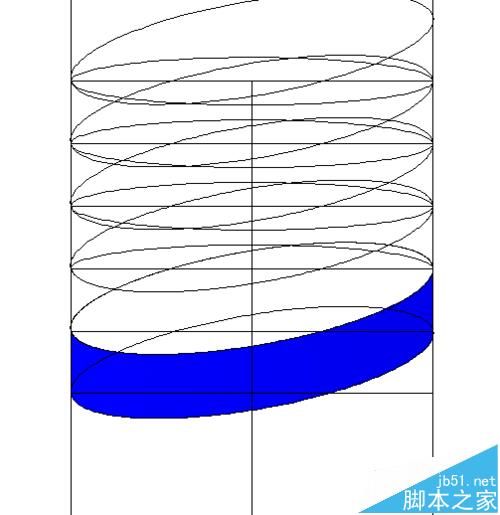

5、選中要填充的顏色區域，如下圖所示，依次填充其他要填充的顏色區域：

6、當然，也可以換其他顏色，最后，刪除不必要的線段。

注意事項：

刪去其他線段可以用tr命令，刪除其他線可以用erase。
