在UG NX、PRO/E等三維軟件中，拉伸是很常用的。同樣在AutoCAD軟件中使用三維造型也要用到拉伸，但在該軟件中，拉伸單獨創建的封閉區域通常都是片體，不能生成實體。這里介紹一個它的解決方法。

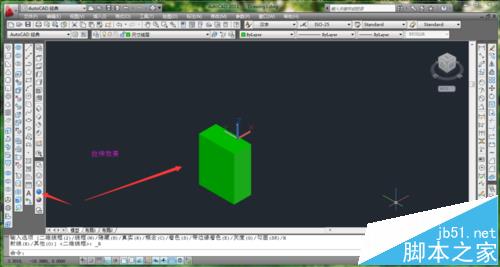

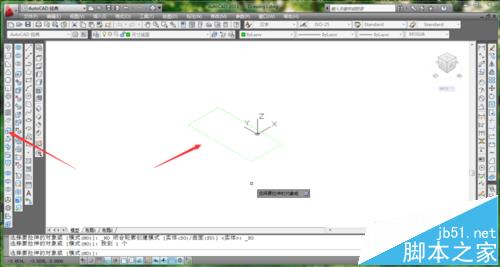

1、我們先使用長方形命令繪制一個長方形，調整到等軸測圖模式，選擇三維建模中的拉伸，指定高度，著色后效果如圖所示，生成需要的實體。

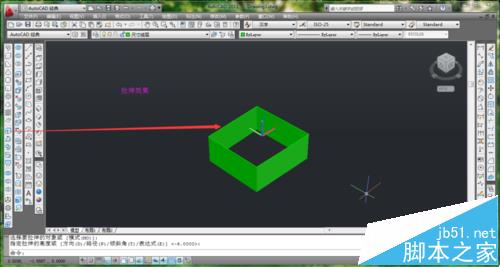

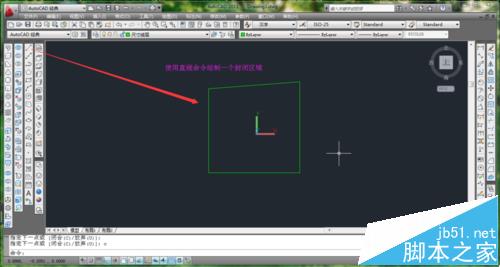

2、將該圖形刪除，我們重新使用直線命令繪制一個任意圖形，使其封閉。再使用拉伸命令，選擇繪制的相連線，指定高度，生成效果如圖是一個片體。

3、不同的線條繪制拉伸出的結果不一樣，這是因為像長方形、多邊形、圓等這些形狀在AutoCAD軟件里面已經做成了模塊，它們本身就是一個整體 。而我們用其它單獨的線條繪制的封閉區域并不是一個整體，所以拉伸出來是單個的片體。

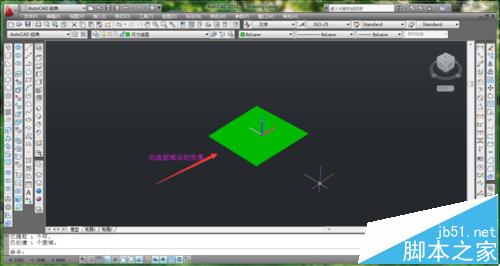

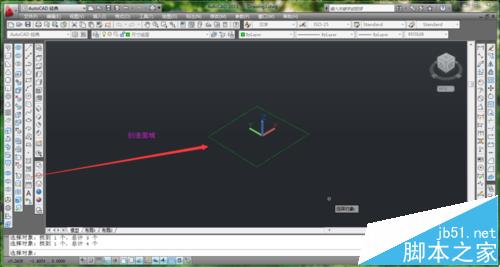

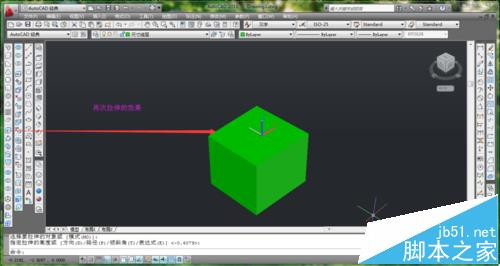

4、想解決這個問題，我們先要將需拉伸的封閉區域做成一個面域，如圖所示選擇面域，選取封閉的所有線條，生成面域后再進行拉伸，效果如圖產生實體。

注意事項：

注意面域必須是封閉區域才能生成。
