通過本經驗的操作，讓讀者掌握如何創建新的布局選項卡并指定頁面和打印設置。

1、執行“工具|向導|創建布局向導命令”菜單命令，調用后，彈出“創建布局-開始”對話框。

2、在“創建布局-開始”選項面板中輸入新布局名，單擊下一步按鈕，打開“創建布局-打印機”對話框。

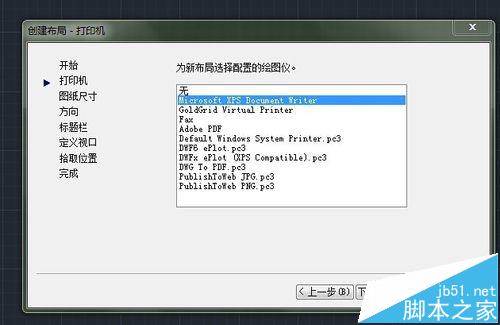

3、指定打印機類型后，單擊“下一步”按鈕，打開“創建布局-圖紙尺寸”對話框。

4、在該對話框中設置圖紙的尺寸，在“圖形單位”選項組中設置單位類型，然后單擊“下一步”按鈕，打開“創建布局-方向”對話框。

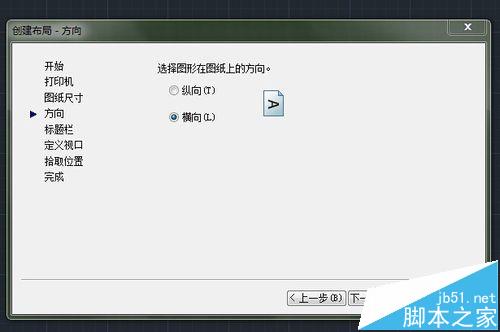

5、選中“縱向”或“橫向”單選按鈕，然后單擊“下一步”按鈕，打開“創建布局-標題欄”對話框。

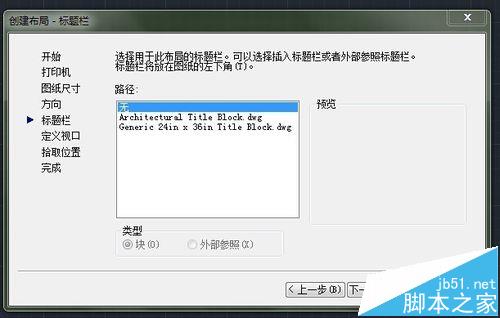

6、在該對話框中的“路徑”列表框中選擇需要的標題欄選項，然后單擊“下一步”按鈕，打開“創建布局-定義視口”對話框。

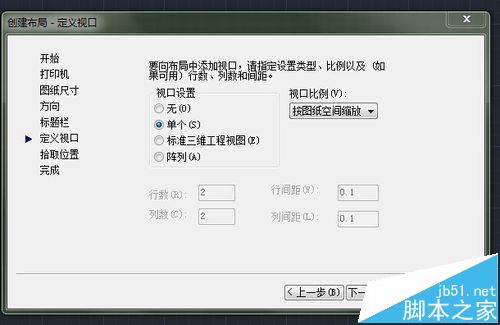

7、在該對話框中選擇相應的視口設置和視口比例，然后單擊“下一步”按鈕，打開“創建布局-拾取位置”對話框。

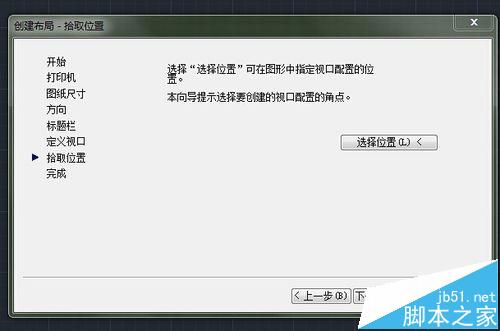

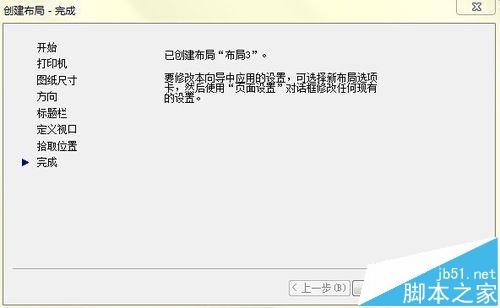

8、單擊“選擇位置”按鈕，進入繪圖區選擇視口位置，然后單擊“下一步”按鈕，打開“創建布局-完成”對話框，單擊“完成”按鈕即可。
