前面介紹過在AutoCAD軟件中通過三維圖轉二維圖的技巧，有問題可以參考下面的經驗鏈接。這里主要介紹在該軟件中由三維立體圖轉二維圖時如何生成剖視圖的技巧。

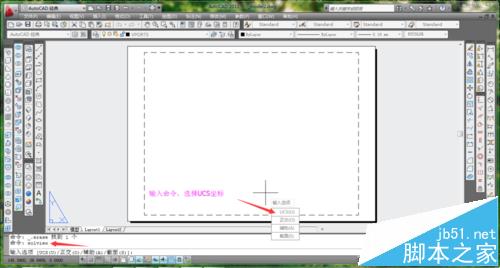

1、首先在AutoCAD軟件中繪制一個立體圖形，為了方便剖視圖的觀察效果，中間創建一個孔特征?？梢允褂美烨蟛钔瓿桑瑢嶓w拉伸方面的問題可以參考下面的經驗鏈接。完成后點擊模型選項，刪除掉自動生成的圖形，再輸入SOLVIEW命令或者點擊繪圖/建模/設置/視圖。

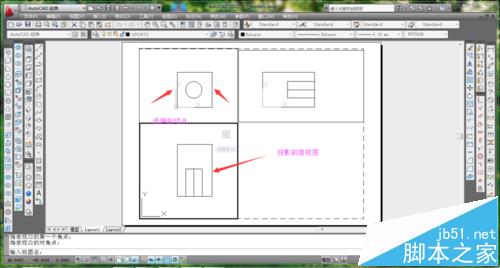

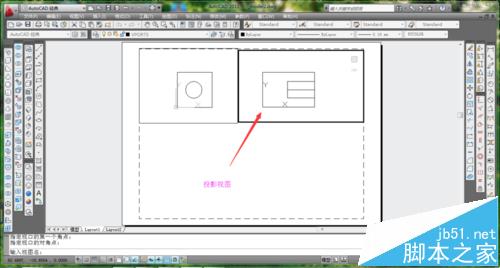

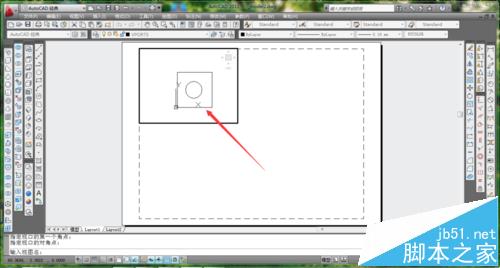

2、選擇UCS坐標，設置圖形比例，指定放置位置，根據提示選擇視口范圍，指定視圖名稱。完成后選擇正交模式，進行投影視圖左視圖的創建，同樣根據提示完成相關選項的指定，如圖所示。

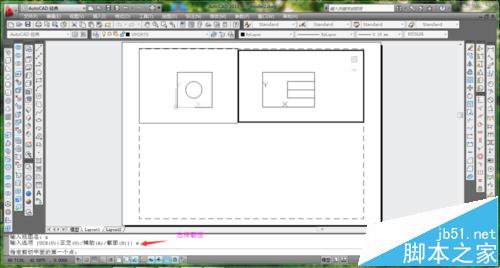

3、接著選擇截面模式，指定需要剖切的節點，選擇完成后指定剖切投影的方向，如圖所示。再選擇視圖放置位置，指定視圖名稱。

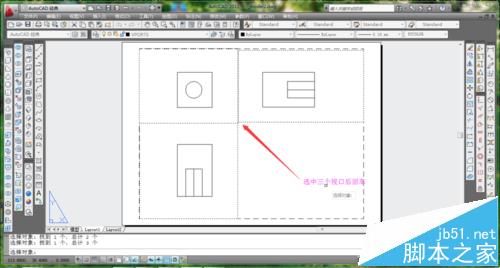

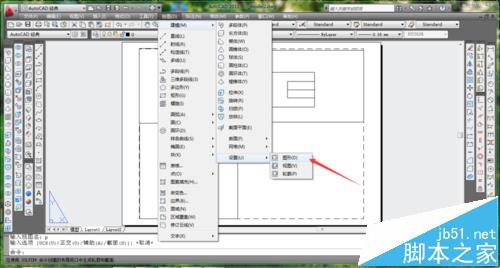

4、選擇繪圖/建模/設置/圖形，選中圖中的所有視口，回車完成圖形的設置，這樣所有圖形自動生成到相應的圖層中。

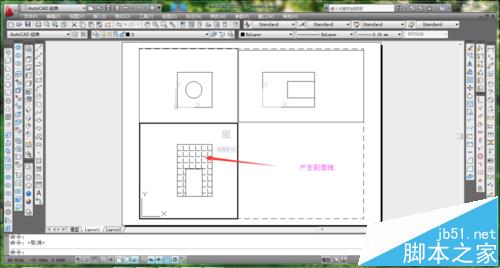

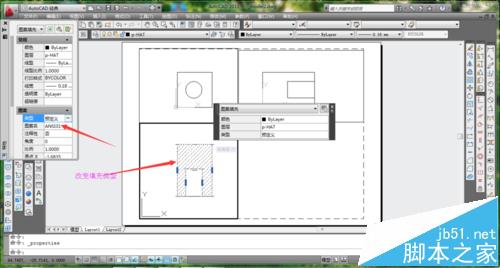

5、圖形設置完成后，剖切視圖會自動產生剖切線，如圖所示。該剖切線如果不是我們想要的線型，可以雙擊該剖切線，選擇預定義，切換其它線型，操作如圖。完成線型的切換。

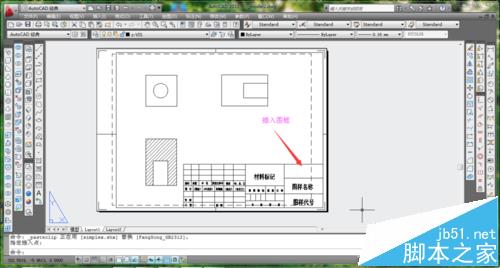

6、最后插入圖框，圖框的創建可參照下面的經驗鏈接。效果如圖所示。

注意事項：

注意進入模型界面前，先將視圖調為二維線框顯示。
