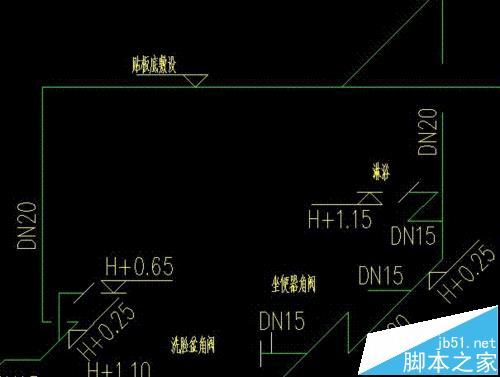

CAD軟件是一個繪圖軟件，他可要比我們用手繪圖效率高多了，而且精準度也比手繪的要高一些，所以，現在被廣泛應用在工業和建筑業，這也讓繪圖者方便多了，小編正是要給哪些正在學習CAD的朋友們提供幫助，教教大家怎樣用CAD標注標高符號。

1、首先，我們先單擊“繪圖”工具欄中的“直線”按鈕，繪制出一個標高符號，就像一個橫著放的旗幟。標高符號繪制完成，我們就要進行下一個步驟了。

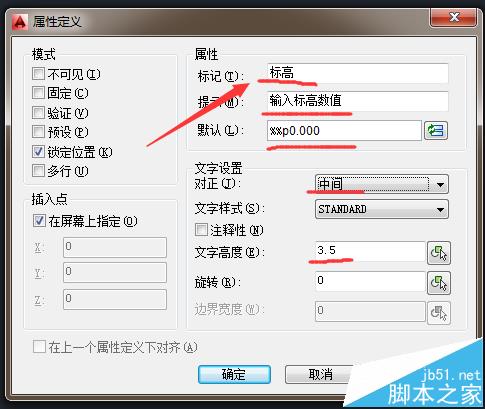

2、選擇菜單欄中的“繪圖”然后找到“塊”然后，再點擊“定義屬性”的命令，系統打開“屬性定義”對話框，進行屬性設置，其中模式為“驗證”，插入點為粗糙度符號水平線中點，然后確認的退出。

3、在命令行輸入WBLOCK命令打開“寫塊”對話框，然后點擊“拾取點”選擇第一步中繪制的標高符號的尖點為基點，然后，單擊“選擇對象”，框選標高符號然后確認即可，然后再輸入圖塊名稱并指定路徑，確認退出。

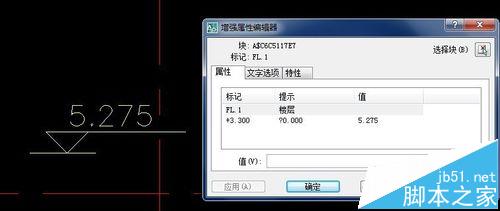

4、單擊“繪圖”工具欄中的“插入塊”按鈕，打開“插入”對話框，然后單擊“瀏覽”按鈕找到剛才保存的圖塊，在屏幕上指定插入點和旋轉角度，將該塊插入到圖形中，這時，命令行會提示輸入屬性，并要求驗證屬性值，此時輸入標高數值0.150，就完成了一個標高的標注。命令行提示如下：

命令：INSERT

指定插入點或（基點B/比例S/X/Y/Z/旋轉R/

預覽比例PS/PX/PY/PZ/預覽旋轉PR）：在對話框中指定相關參數。

輸入屬性值。

數值：0.150

驗證屬性值

數值<0.150>

5、最后一步，我們繼續插入標高符號圖塊，并且輸入不同的屬性值作為標高數值，直到完成所有標高符號標注即可。
