CAD中的圖塊可以理解成標準件，把常用的零件設為標準件是提高工作效率的一種方法，本經驗以CAD2017版本為例，講解圖塊的創建與使用技巧。

1、圖塊在CAD軟件可以當成標準件，在日常的工作中，經常會用到相同的標準件，如果每一次調用都重新繪制就很慢了，為了提高工作效率，可以把常用的設定為圖塊，當下次使用時，就可以直接調用了。從而提高工作效率。

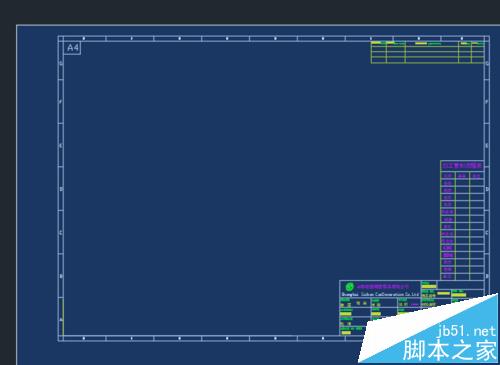

2、比如工作中我們經常會用到圖框，可以把圖塊定義一個塊；

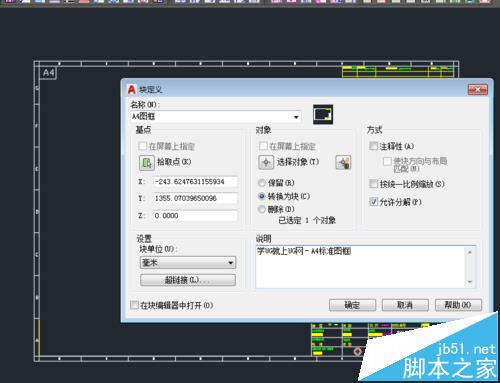

3、定義塊可以輸入快捷鍵B；在給塊指定名稱后，選擇基準點；為所創建的塊選擇對象，（這里可以框選圖框）在選擇完成后點保存；

4、如想使用剛創建的塊，需要執行快捷鍵W（保存塊）按保存塊的提示，找到上一步創建的A4圖塊；

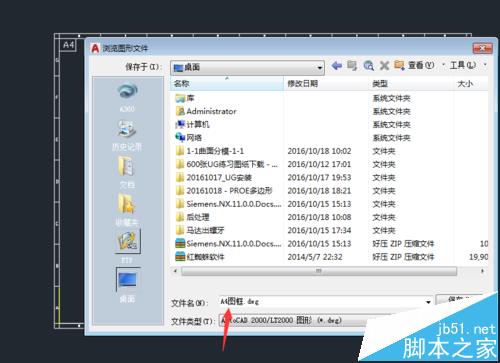

5、選擇保存路徑，可以把CAD圖塊做成一個專門的文件夾，方便日后查找或調用；

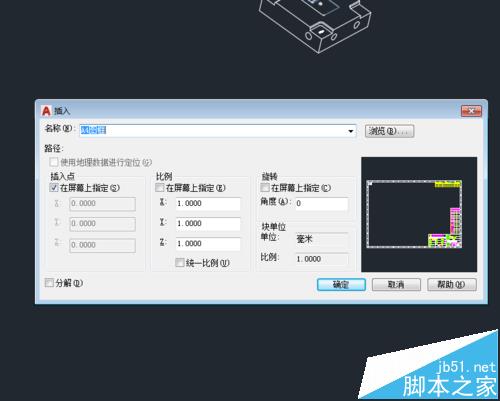

6、插入塊需要執行快捷鍵I；找到剛保存的塊；

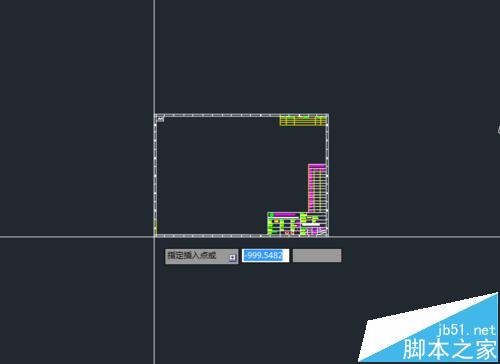

7、在CAD繪圖窗口中，選擇合適的位置進行放置即可；如對塊執行修改，需要使用快捷鍵X進行炸開；
