形位公差包括形狀公差和位置公差。任何零件都是由點、線、面構成的，這些點、線、面稱為要素。機械加工后零件的實際要素相對于理想要素總有誤差，包括形狀誤差和位置誤差。

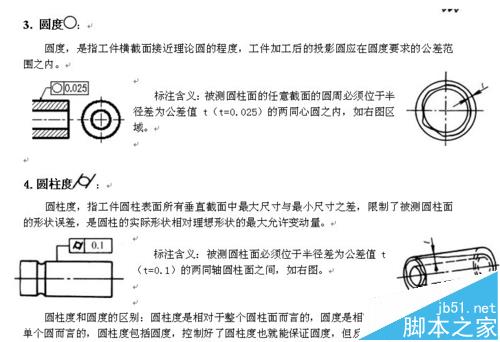

1、形位公差包括形狀公差和位置公差。任何零件都是由點、線、面構成的，這些點、線、面稱為要素。機械加工后零件的實際要素相對于理想要素總有誤差，包括形狀誤差和位置誤差。這類誤差影響機械產品的功能，設計時應規定相應的公差并按規定的標準符號標注在圖樣上。20世紀50年代前后，工業化國家就有形位公差標準。國際標準化組織(ISO)于1969年公布形位公差標準,1978年推薦了形位公差檢測原理和方法。中國于1980年頒布形狀和位置公差標準，其中包括檢測規定。形狀公差和位置公差簡稱為形位公差。

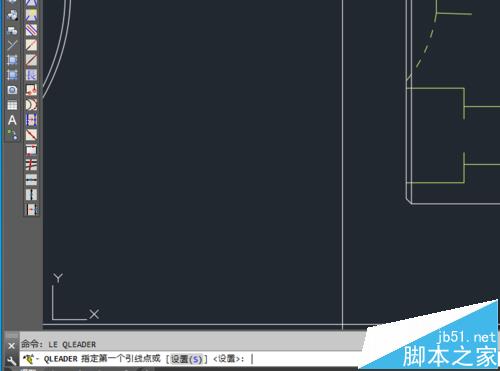

2、啟動CAD2017軟件，使用快捷命令LE;在彈出的指定第一個輸入點時，先輸入S；

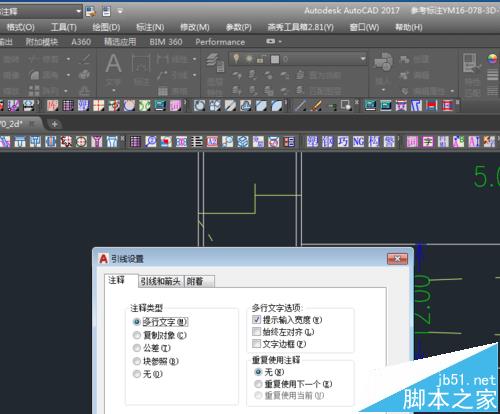

3、進入設置后，其會彈出快速引線設置，切換到公差選項，然后點確認；

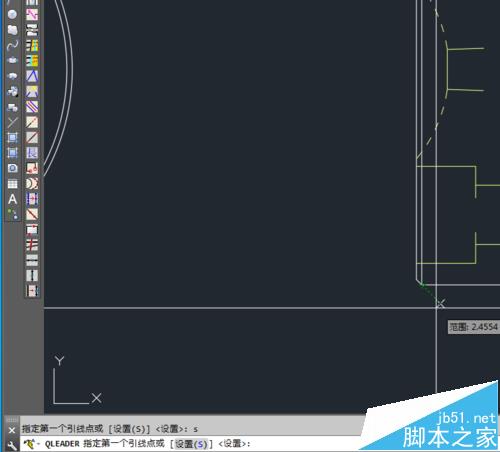

4、按繪圖窗口給出的提示指定第一和第二點后，其會彈出

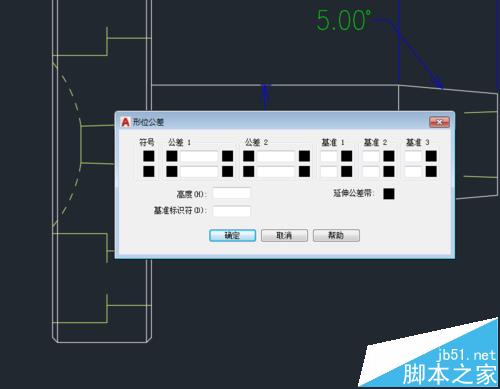

5、CAD2017形位公差設計界面如下；

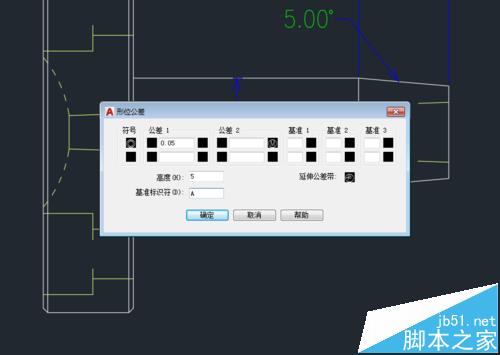

6、根據圖紙的要求或需要添加的形位公差進行設置；

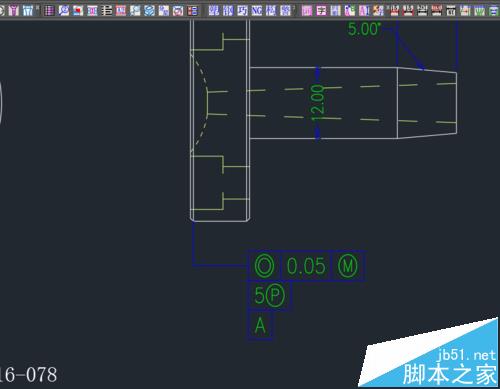

7、設置完成后，點確認，剛輸入的CAD形位公差就如圖所示；

8、形位公差的使用種情況下如下：“標注”→公差→選取需要的公差項目（14個形位公差項目）→輸入偏差值→基準→確認→插入點→完成。在零件的尺寸之間有相互位置、形狀要求的時候需要用到的。如：一軸的端面與軸線有垂直度要求的時候,標注如下：┴ 0.06 A  分別為：垂直度符號  偏差值  基準
