經常用cad軟件的朋友們都知道，cad圖紙有的時候需要打印出來才能給別人看，直接拿cad文件給別人看，別的人不一定能讀懂，一般都把cad文件轉化為jpg格式，在將cad轉化為jpg格式的時候，需要用到打印功能。最近，解除到一個cad文件，cad打印設置里面都設置為了黑色，但是打印出來還是有彩色的，不知道小伙伴們遇到過這種情況沒？如圖，打印彩色部分。

一、問題分析

其實遇到這樣的情況，說實話有點意外。正常的話，在cad里面選擇色彩的話，一般會選擇1-255色中的任意色彩色號去作圖，今天遇到這個文件，出現問題之后，小編點選彩色文件之后，發現該部分竟然用的是真彩色，不在1-255號色中，所以設置1-255號色對它不起作用，從而導致該問題的出現。

二、解決辦法

1、遇到這種情況之后，首先，我們應該分析一下出現問題的原因，切莫急躁，急躁是解決不了問題的，究竟問題是出現在打印設置，還是出現在文件。

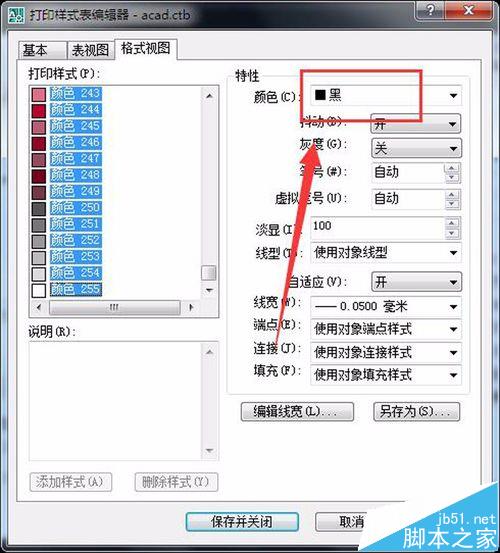

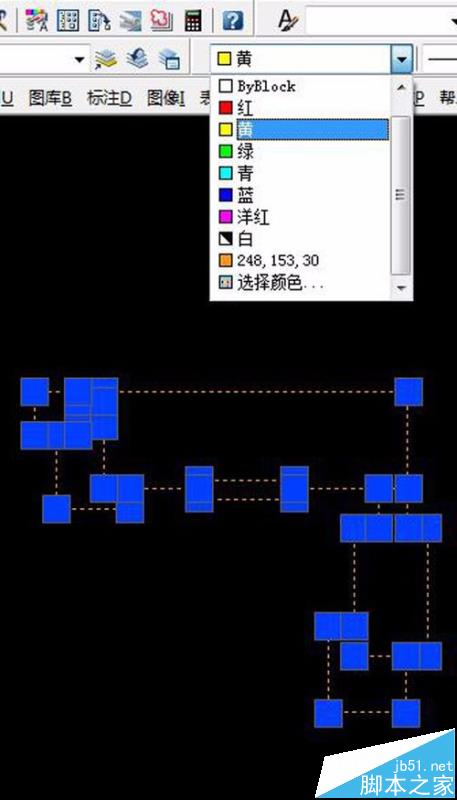

2、按照分析，從文件和打印設置角度出發，逐項檢查文件。例如，小編遇到這個文件，小編檢查了打印設置之后，發現打印設置沒有問題，然后就去檢查文件本身，才發現文件竟然用的真彩色，如圖

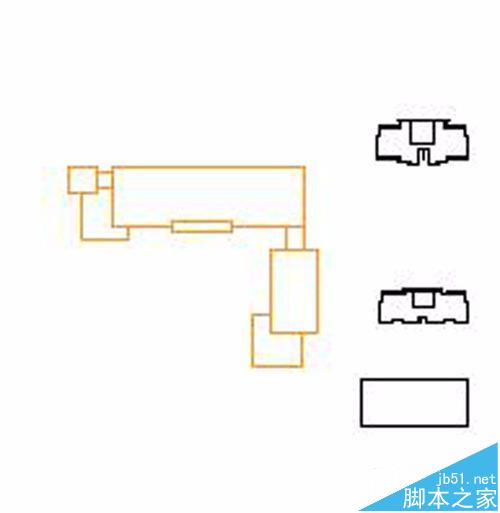

3、待問題找到以后，點擊出問題的部分，無論是打印設置還是文件本身，將出問題的部分按照常規方式重新設置。例如，小編將文件的真彩色設置為了黃色2號色，重新打印預覽，如圖
