CAD一直都是我們室內設計和機械制圖主要工具。當我們遇到一些需要用陰影來表示的區域時我們該怎么辦呢？一起來看看吧。

1、首先我們先打開我們的antoCAD軟件。（我這里使用的是CAD2016版本，各個版本之間的差距并不是很大。）

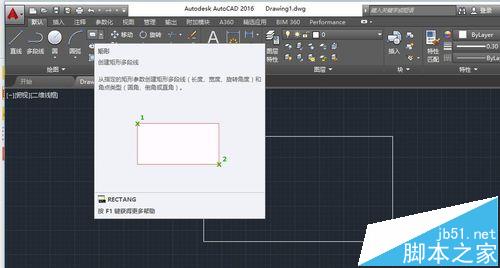

2、找到我們主界面上的矩形工具。然后我們先在圖紙上畫出一個矩形。當然這個作為我們的陰影范圍。

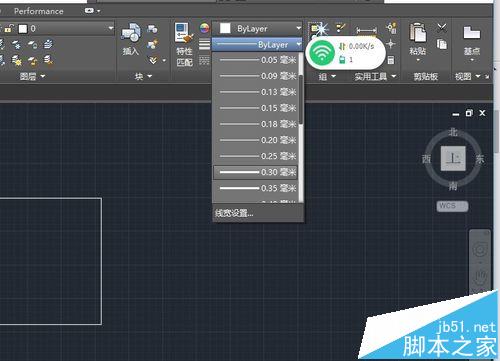

3、我們在右邊選擇陰影線條的寬度。國家規定的寬度為0.3mm。那么我們就選擇這個。

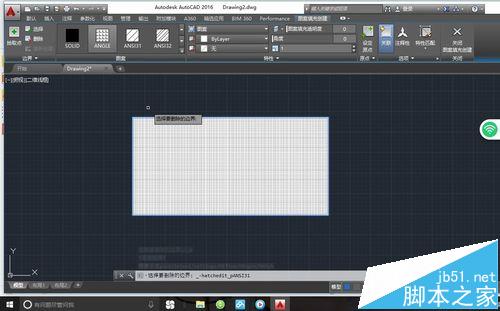

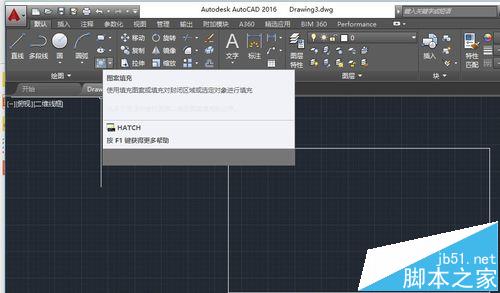

4、在繪圖菜單的右上角有一個填充工具。我們打開填充工具。然后選擇剛剛畫好的矩形為填充對象。

5、這時可以看到原本的菜單顯示欄，已經變成了一個填充圖案的圖案選擇欄。上面有各種圖案。

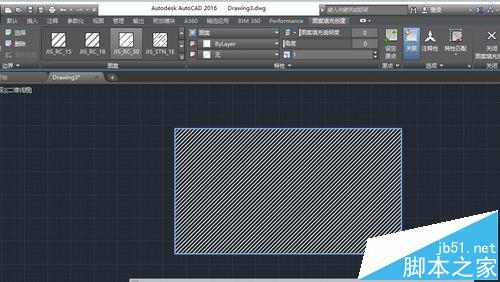

6、我們找到其中的陰影圖案，然后填充到矩形中。這時可以看到已經產生了陰影了。

7、這樣我們就可以使用陰影了。當然也可以調節陰影的間隔。

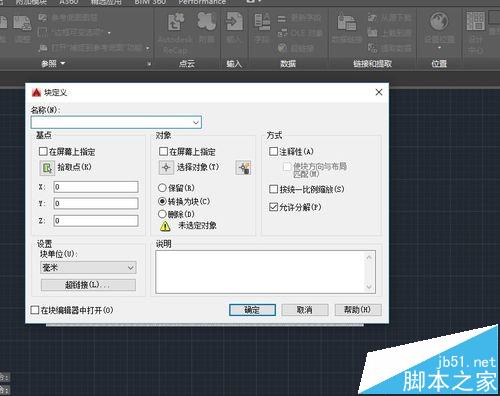

8、我們可以把這個陰影添加為“塊”這樣就不用每次都畫了。希望這些可以幫到你。
