網上有不少人說自己CAD的狀態欄不見了，問怎么能打開？這里介紹一下狀態欄消失的解決辦法，并簡單介紹一下狀態欄的其他設置。

一、CAD狀態欄被關閉怎么打開？

1、在CAD低版本中狀態欄是無法關閉的，通常也無法出現此問題，在高版本中可以開關狀態欄，狀態欄的開關是用變量STATUSBAR來控制的。如果狀態欄不見了，只需進行下面操作就可以打開狀態欄了。在CAD狀態欄輸入STATUSBAR后，回車，如下圖所示。

2、狀態欄被關閉，此變量應該是被設置為0了。輸入1，回車，狀態欄就可以顯示了，如下圖所示。

3、AUTOCAD的狀態欄被分為程序狀態欄和圖形狀態欄，STATUSBAR變量還可設置為2和3。當設置為2時，兩部分狀態會分開顯示，如下圖所示

4、當STATUSBAR設置為3時，只顯示圖形狀態欄，如下圖所示。

二、CAD圖標按鈕怎么改為顯示文字？

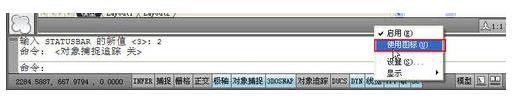

1、在CAD低版本，如AUTOCAD 2007狀態欄中極軸、正交、對象捕捉等這些按鈕都是用文字顯示的，一目了然。很多人習慣了文字按鈕，換到高版本顯示成圖標后反倒不習慣，希望在切換回文字按鈕，這個操作非常簡單，在狀態欄左側按鈕上單擊鼠標右鍵，每個按鈕彈出的菜單不完全一樣，但都有“使用圖標”一項，單擊取消此選項，圖標就會變成文字了，如下圖所示。

三、怎么設置狀態欄圖標的顯示？

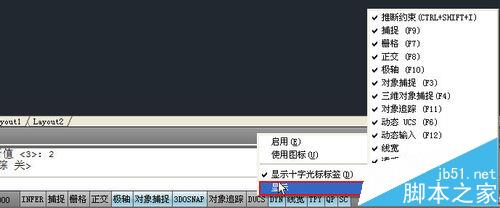

1、在狀態欄右鍵菜單中也可以設置圖標的顯示，我們在不同位置右鍵單擊彈出的菜單有所不同。如果在左側的繪圖輔助工具上右鍵單擊，右鍵菜單最下面有一個“顯示”選項，在此處可以設置這些繪圖輔助工具是否顯示，如下圖所示。

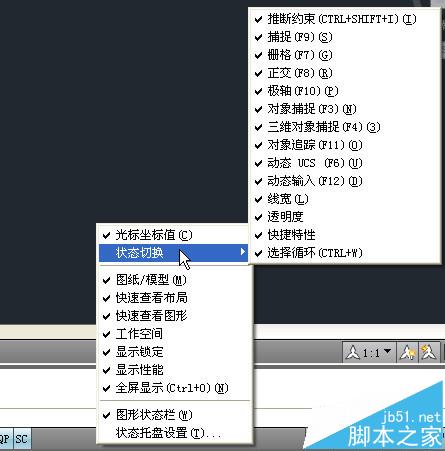

2、如果在狀態的空白處單擊，則可直接設置右側按鈕的顯示，同時在狀態切換二次菜單中也可以設置左側繪圖輔助工具的顯示，如下圖所示。

注意事項：

CAD低版本并不支持STATUSBAR變量，通常才低版本也不會出現狀態欄不顯示的狀況，浩辰CAD支持STATUSBAR變量，但并沒有將狀態欄分成兩部分，因此變量的值2和3不起作用。
