在AutoCAD、浩辰CAD等低版本中新建圖紙文件時，會讓我們選擇英制和公制，如下圖所示，就是告訴我們在繪圖前應該知道自己畫圖的單位 。有些高版本不再彈出這個對話框，但會讓我們選擇模板文件，其實模板文件中也是有英制和公制的區別的。單位對于我們的設計圖紙肯定和重要，但CAD中單位到底是怎么設置的？又有什么作用呢？

一、單位UNITS的設置到底有沒有用？

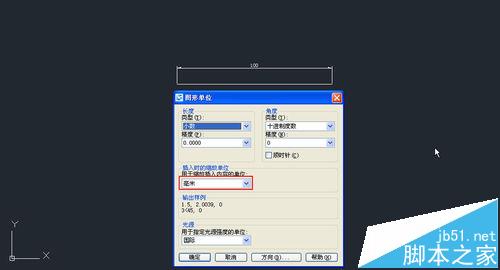

1、我們先來看在單張圖中單位設置是否有作用。我們新建一個文件，輸入UNITS后回車，打開單位設置對話框，將單位設置成毫米，畫一段100毫米長的線，如下圖所示。

2、輸入UNITS后再回車，將單位設置為英寸，再畫一條長100單位的線，如下圖所示。

3、你會看到它跟單位是毫米時畫的線長度是完全一樣的。因此很多人就產生疑問了，CAD的單位有什么用？到底應該如何設置呢？首先要確認一點，繪制的CAD圖形都需要有精確的尺寸，因此CAD軟件單位設置肯定是有作用的，那為什么100毫米會跟100英寸一樣長呢?首先我們要注意觀察一下“圖形單位”設置對話框，如下圖所示：

4、我們在單位設置對話框中明確說明了這個單位是“插入時的縮放單位”，是“用于縮放插入內容的單位”，這個是什么意思呢？

首先，在一張圖紙內只有一個統一的單位，而這個單位是你開始畫圖時就應該確定的。正如前面提到的，你畫一條100單位長度的線，你可以說它是100毫米，也可以說它是100英寸。在畫圖前你需要確定你的單位和繪圖比例（雖然大多數人按1:1比例繪圖，但有一些單位或設計人員為了打印方便，在繪圖的時候縮小或放大了一定的比例），還要確定CAD中一個單位表示的實際尺寸單位是多少，這個和“圖形單位”設置對話框中的單位沒什么關系，你設不設置這個單位都沒關系。

所謂“插入時的縮放單位”，也就是在插入圖塊或外部參照時，當被插入的圖形單位跟當前圖形文件單位不同時，需要進行尺寸轉換并對圖形進行相應比例縮放，使圖形的尺寸保持一致。比如說將一張按英寸為單位畫的圖紙插入到一張按毫米畫的圖紙時，這個圖形單位會告訴CAD軟件，插入的圖紙需要放大25.4倍，也轉換成毫米為單位的圖紙。

二、插入時縮放單位的應用

1、新建一張圖紙，將單位UNITS設置為毫米，繪制一條100長度的線，并標上100毫米，如下圖所示。將圖紙保存為mm.dwg。

2、將單位設置為英寸，并輸入ED，回車，將標注文字編輯為100英寸后，將圖紙另存為inch.dwg。如下圖所示。

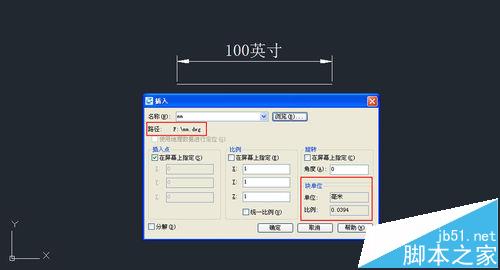

3、輸入I，回車，打開插入圖塊對話框，點“瀏覽”按鈕找到剛才保存的mm.dwg，如下圖所示。

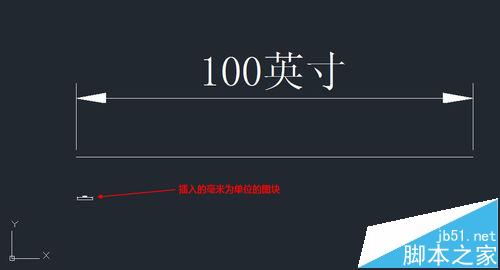

4、注意看上面的對話框右下角的塊單位，可以看到單位是mm，而比例是0.0394，我們點確定按鈕，將圖塊插入到圖中100英寸長的直線下方，看一下插入的效果，如下圖所示。

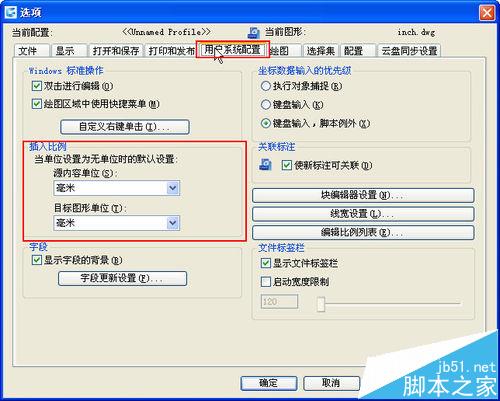

5、我們這次看到了單位的設置，當圖紙作為圖塊或外部參照（XREF）插入到其他圖紙中時，如果兩張圖紙的單位不一致，可以通過設置單位來自動進行這種單位的轉換。這就是UNITS單位設置的最主要作用。當然不設置UNITS單位，我們也可以在選項對話框直接設置源圖紙和目標圖紙的單位來控制這種尺寸轉換，如下圖所示。

三、測量單位MEASUREMENT的設置

1、上面我們通過簡單的案例了解了UNITS單位的作用，但這個單位似乎跟文章開頭提到的英制和公制沒有關系。CAD在新建圖紙時讓我們設置英制和公制，或者讓我們選擇英制*cad.dwt或公制*cadiso.dwt的模板文件，這個單位又是怎么控制的，作用又是什么呢？

2、雖然UNITS單位對于一張圖紙沒有意義，但CAD內部提供了一些類似于樣板的數據卻區分了單位，例如填充、線型文件都分了英制和公制，因為要保證在英制和公制圖紙中填充和線型的尺寸都比較合理。比如說在毫米單位的圖紙中線型的一個單元長是10mm，如果在英寸單位的圖紙中用10英寸就不合適了。

因此在CAD的內部設置了一個控制英制和公制的變量：measurement，將他設置為1時為公制，在加載填充圖案和線型的時候都調用的是公制的文件*cadiso.pat或*cadiso.lin；當measurement設置為0時則為英制，調用的都是英制的填充和線型文件。下面我們用填充來看一下不同測量單位設置的效果。

3、輸入MEASUREMENT，回車，如果值是1，則直接回車，如果值是0，輸入1，回車。畫一個100X100的矩形，復制一份。

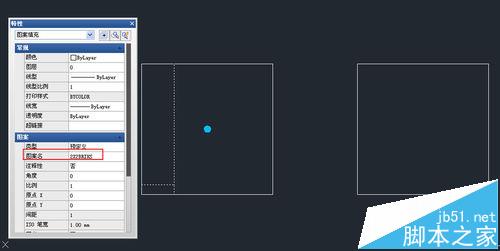

4、輸入H，回車，選擇圖案2XBRIKS，單擊“拾取點”按鈕后在左側矩形內單擊，或者單擊“選擇對象”按鈕后單擊左側矩形，單擊“確定”按鈕，關閉填充對話框，觀察填充后的效果，如下圖所示

5、輸入MEASUREMENT，回車，輸入0，回車，設置為英制。輸入H，回車，選擇圖案2XBRIKS，單擊“拾取點”按鈕后在左側矩形內單擊，或者單擊“選擇對象”按鈕后單擊右側矩形，單擊“確定”按鈕，關閉填充對話框，觀察填充后的效果，如下圖所示。

6、我們可以看到同樣的填充圖案和比例，在不同測量單位設置下差別很明顯。通過這種對比我們就可以看出設置公制和英制，選擇公制*cadiso.dwt和英制*cad,dwt模板文件的作用了。

小結：

CAD的單位設置確實比較有意思，UNITS單位設置在單張圖紙中看上去沒有作用，但在圖紙被插入和引用時卻可以發揮很重要的作用；我們平時不太了解的公制和英制，大部分人都不知道應該如何設置，但在繪圖過程中卻發揮很大作用，設置不同，對單張圖紙內的填充和線型效果卻有很大的影響。

其實設置都是為繪圖服務的，如果CAD不提供內置的填充和線型等，測量單位MEASUREMENT也許就沒有意義了。

注意事項：

不同CAD的模板文件名稱不同，例如AUTOCAD的是acad開頭，浩辰CAD是gcad開頭，因此文中用了*cad表示。
