為了方便精確定位，CAD提供的多種捕捉方式，打開草圖設置對話框，可以看到各種捕捉選項，常用的有端點、中點、交點、垂點、切點等，就算是不常用的象限點、插入點、節點等也比較好理解。但當我們打開捕捉工具欄或按SHIFT+鼠標右鍵打開捕捉的快捷菜單時，會發現一個捕捉選項叫捕捉自，如下圖所示。

一、捕捉自FROM的簡介

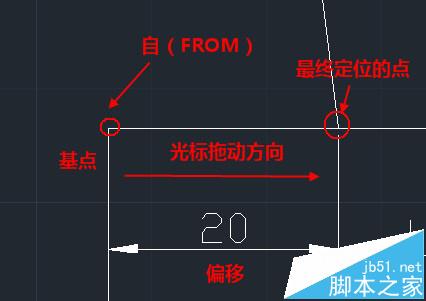

1、在CAD的幫助中也并沒有太多捕捉自的介紹，但自己研究一下就應該明白了。在定位點的時候，我們選擇自FROM捕捉方式后，會提示基點，我們選擇一點作為基點后會提示偏移，我們拖動光標確定方向，輸入一個偏移值，例如20，可發現我們定位的點在距離基點20的位置，如下圖所示。

2、知道了捕捉自的基本操作后，我們就可以研究一下捕捉自可以用在哪些情況下使用，通常情況下有兩種：

1）在繪圖時直接將點定位到距離某個點一定距離的位置。

2）利用拉伸STRETCH功能將圖形拉伸到一定的尺寸

下面我們就通過兩個實例來簡單看一下FROM的兩種應用。

二、直接用捕捉自來定位點

在繪圖過程中有時我們需要捕捉距離特征點一定距離的點，例如開關通常會插入距離門邊300的位置。比較簡單的做法是先捕捉并插入到墻角，然后在沿墻移動一定的距離，但利用捕捉自FROM就可以直接定位了。下面練習中是在一張建筑圖中插入開關，如果沒有這樣的例圖，可以簡單的畫一條長1000的直線后，然后畫一個圓并定義成圖塊后完成下面的練習，或者直接畫好直線后，直接利用FROM來將圓的定位在距離直線端點300位置。操作步驟如下：

1、輸入I命令，打開插入對話框，找到我們要插入的圖塊，如下圖所示。

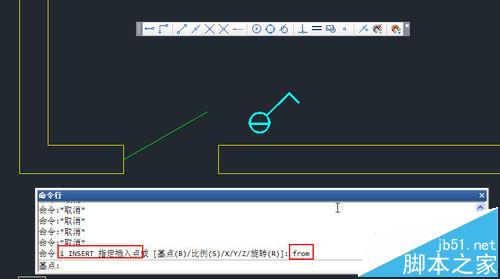

2、單擊確定按鈕關閉插入對話框，此時會提示我們定位圖塊的插入點，在出現定位點的時候我們就可以用捕捉自FROM了。按SHIFT+右鍵打開捕捉快捷菜單并選擇“自”，或者直接輸入FROM，如下圖所示。

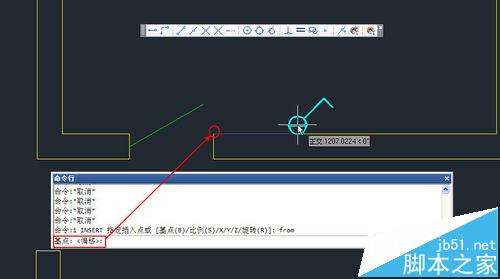

3、回車后，命令行會提示讓確定基點，我們捕捉門邊的墻角點作為基點，如下圖所示。

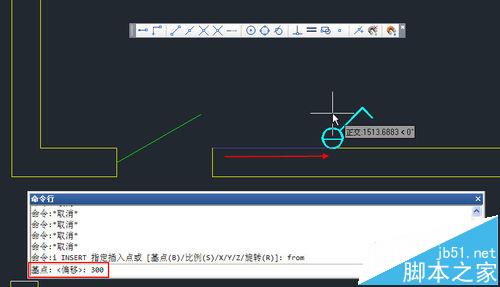

4、沿墻體方向移動光標，如果么有打開極軸，最好按F8打開正交，以保證光標拖動方向是水平的。也可以捕捉墻體的另一個端點來確定方向，這樣即使墻體是傾斜的也能保證跟墻體平行了，然后輸入300，如下圖所示。

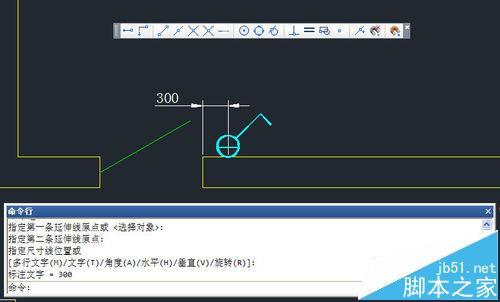

5、回車，就完成了開關的定位。我們可以測量一下圖塊插入點到墻體端點的距離，驗證一下結果，如下圖所示。

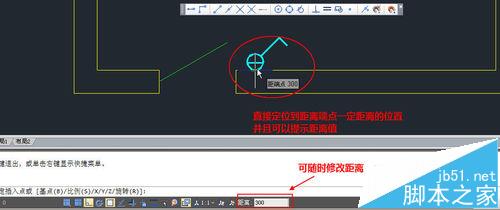

6、類似這樣的定位在浩辰CAD里更加簡單，浩辰CAD增加了一個距端點捕捉選項，可以直接捕捉距離直線、圓弧、曲線端點一定距離的點，設置一個距離后可以多次使用，無需重復輸入，距離只可以隨時在狀態欄進行調整，這樣在捕捉的時候我們就不需輸入FROM，無需選基點，而且可以提示我們距離值，操作更加簡單，大家感興趣的話可以試試，如下圖所示。

二、捕捉自在拉伸STRETCH當中的應用

當我們需要將圖中已有的圖形定位到距離某點一定距離時，我們無需知道圖形相對某點現在的距離，利用FROM可以一次完成定位。我仍然用上面的例圖，我們將門移動到距離墻角300的位置，大家如果沒有類似的例圖，可以畫一條長3000的直線，然后在上面任意位置畫一個矩形表示門即可。操作步驟如下。

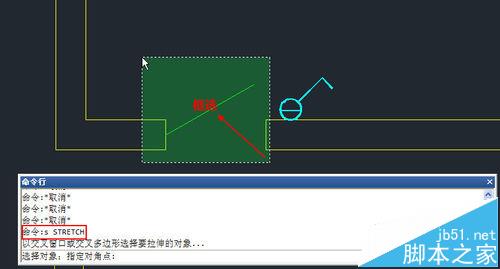

1、輸入S，回車，執行拉伸命令，從右往左框選們及門框的所有頂點，如下圖所示。

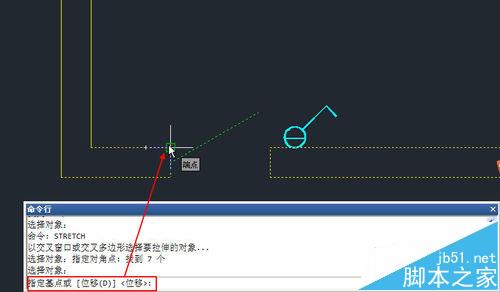

2、回車，確認選擇，命令行會提示我們指定拉伸的基點，因為我們是要讓門的左側端點距離墻角300，所以捕捉門框的左上角點作為基點，如下圖所示。

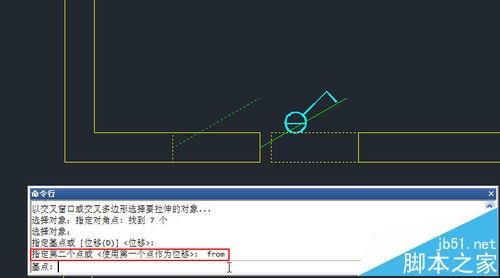

3、確定基點后移動光標，我們可以看到門和門框的會跟隨我們的光標移動，而且命令行會提示指定第二點，此時輸入FROM，回車，如下圖所示。

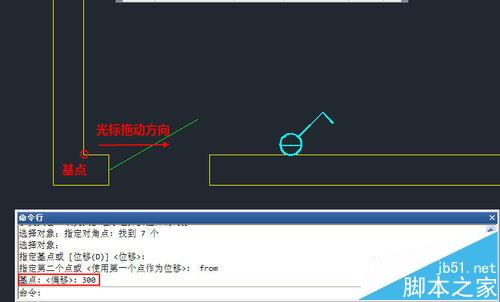

4、此時會提示定位FROM的基點，我們捕捉墻角點作為基點，水平方向拖動光標，輸入300，回車，就將門整體移動到距離墻角300的位置，如下圖所示。

5、哦，忘了將之前插入的開關一起選中了！如果在框選的時候將開關一起選中，開關也會一起移動過來，并保持與門邊距離300。

小結：

如果我們不會使用FROM，想想我們會怎樣去進行類似的定位，第一實例中我們可以直接定位到端點然后再移動，第二個實例中我并不知道原圖中門邊距離墻角的距離，我們需要先測量，然后計算需要拉伸的距離是多少，操作更復雜。

如果我們在繪圖的過程中經常為某類定位而煩惱，不妨查一查看CAD有沒有類似的工具，因為CAD已經發展了很多年了，用戶經常需要用的功能都應該有。
