前面講過了圖塊的創建和插入，以及屬性文字和屬性塊的創建，圖塊的一個優勢是一次創建，可以多次插入，重復使用，圖塊其實還有另一個重要的優勢，就是修改一個圖塊的圖形，其他同名的圖塊也會跟隨改變；但同名圖塊的屬性文字卻又可以不同。

在CAD很早期的版本，圖塊是無法直接編輯的，如果圖塊定義錯了，或者要修改圖塊，只有炸開，編輯后重新做成圖塊。但之前插入的圖塊沒法同意修改，于是當時出現一些小工具，如替換圖塊，可以將用修改后的圖塊替換原來的圖塊。后來CAD增加了參照編輯的命令，雙擊圖塊就可以編輯圖塊圖形，到AUTOCAD 2006版，又增加了塊編輯功能，不僅可以編輯圖塊的圖形，還可以給圖塊添加參數、動作、可見性和查詢列表等，將圖塊定義成動態塊，下面就簡單介紹一下CAD中修改的圖塊的相關命令，大家可以根據需要來選用合適的命令，每個命令后面將單獨發布經驗詳細介紹。

一、塊編輯（BEDIT）

在AUTOCAD 2006版本增加了塊編輯的功能，浩辰CAD在2010版也增加了類似的功能。如果我們只是需要編輯圖塊的圖形，塊編輯的操作非常簡單。在塊編輯中提供了大量的參數、動作設置，可以給圖塊設置復雜的動作，可以讓圖塊實現參數化，可以將多個圖形合并成一個圖塊，也可以將一個圖塊變換成多個圖塊，塊編輯器非常復雜，這里先簡單給大家介紹一下操作。

1、創建一個圖塊或打開一張有圖塊的圖紙，雙擊一個普通且沒有屬性文字的圖塊，軟件會彈出塊編輯對話框，如下圖所示。

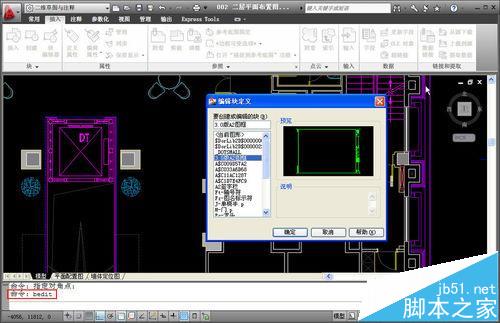

2、我們也可以直接輸入BEDIT命令或者在命令面板單擊塊編輯按鈕先打開對話框，再在列表中選擇我們要編輯的圖塊。從預覽圖和名稱確認是我們要編輯的圖塊后，單擊“確定”按鈕，進入塊編輯器。

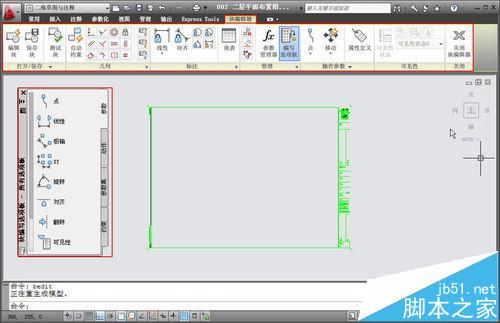

3、進入塊編輯器后，圖形窗口中將只顯示圖塊的圖形，同時會顯示塊編輯器的面板、選項板，如果用經典界面，則會顯示快編輯相關的工具欄。我們可以看到快編輯器有大量的工具，如果要仔細介紹，可以寫一本書，這里就不再詳細介紹，以后再單獨介紹，下面我們只看看修改圖形的基本操作。在塊編輯器狀態下，我們可以用繪圖、修改的各項命令，添加、編輯、刪除圖形，當圖形修改完畢，單擊“關閉塊編輯器”按鈕，如下圖所示。

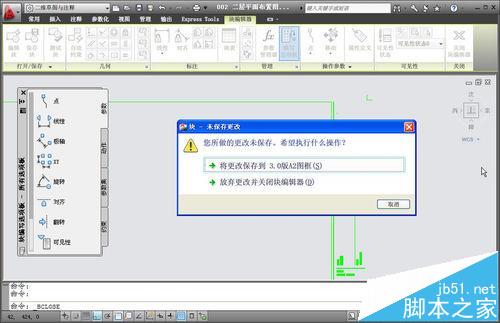

4、軟件會提示是否保存對圖塊所做修改，選擇將修改保存到圖塊，退出塊編輯器，如下圖所示。

5、退出塊編輯后，圖形將恢復顯示。

二、參照編輯（REFEDIT）

參照編輯功能是在塊編輯之前廣泛使用的編輯圖塊的功能，在沒有塊編輯器之前，雙擊圖塊會進入參照編輯功能。參照編輯功能不僅可以編輯圖塊，還可以編輯外部參照（XREF），現在版本雙擊外部參照時還會自動執行參照編輯功能。

參照編輯功能就是可以選擇圖塊插入后的任意一個塊參照，通過編輯這個參照來修改圖塊的定義。參照編輯和塊編輯不同的是，當進入參照編輯狀態時，其他圖形仍然可以顯示，我們可以將其他圖形添加到圖塊中，也可以將圖塊中的圖形分離出去。

因為參照編輯時可以看到其他圖形，塊編輯則不行，而大多數人并不會去定義動態塊，因此很多設計人員編輯圖塊時仍喜歡用參照編輯，而且喜歡將雙擊圖塊默認執行的命令改成參照編輯。下面我們簡單介紹一下參照編輯的操作。

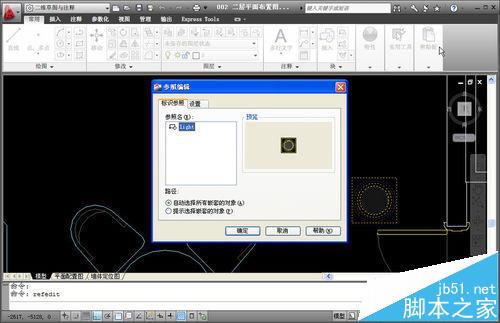

1、創建一個圖塊或打開一張有圖塊的圖紙，選擇圖塊，輸入命令REFEDIT后回車或者在菜單或工具欄選擇參照編輯命令，回車，打開參照編輯對話框。如下圖所示。

2、如果我們選擇的只是一個簡單的圖塊，列表中將只顯示當前圖塊的名稱。我們注意下面有兩個關于嵌套圖塊的選項，所謂嵌套圖塊，就是一個圖塊中包含其他圖塊，比如說桌子和椅子分別是兩個獨立的圖塊，我們可以將一張桌子和四把椅子在做成一個桌椅的圖塊，那么這就成了一個嵌套圖塊。如果選擇的是嵌套圖塊，這里將顯示一個列表，下一級的圖塊都將列出來，我們可以選擇編輯整個圖塊或者選擇其中一個嵌套的圖塊進行編輯。

此外這個對話框還有一個設置選項卡，里面有三個選項，可以先看一下，主要是最后一個“鎖定不在工作集中的對象”會對編輯有一些影響，所謂不在工作集，也就是圖塊之外的其他圖形。我們采用默認選項，單擊確定，關閉參照編輯對話框，進入參照編輯狀態，如下圖所示。

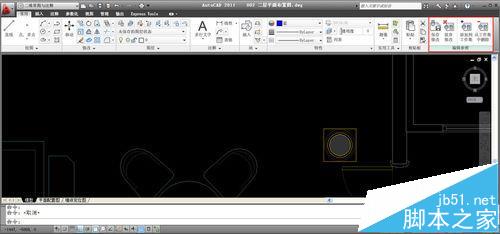

3、在命令面板中會顯示參照編輯的面板，如果用經典界面，會彈出參照編輯工具欄。進入參照編輯狀態后，圖塊內圖形正常顯示，其他圖形會褪色顯示，這樣可以區別出內外的圖形。

我們注意在工具欄中有兩個按鈕，一個是添加到工作集，一個是從工作集中刪除，這就是塊編輯無法實現的功能。

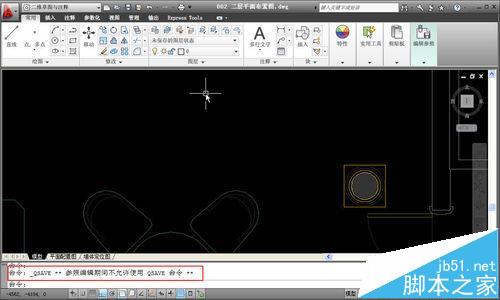

嘗試上面兩個編輯功能以及其他繪圖和編輯命令后，單擊保存修改或放棄修改按鈕，退出參照編輯功能。記住參照編輯后必須退出參照編輯功能，當年有很多人用的是經典界面，參照編輯完圖塊后直接將參照編輯工具欄關掉了，沒有退出參照編輯功能，結果發現圖紙沒法保存了，每次保存都會彈出如下提示。

4、由于參照編輯工具欄被關閉，也不知道關閉參照編輯的命令，就不知道怎么辦才好了?，F在參照編輯用的人少了，這個問題不那么突出了，但也最好記一下，參照編輯關閉的命令是REFCLOSE，萬一遇到了大家就知道怎么解決了。

三、參照裁剪（XCLIP）

1、XCLIP命令不僅可以裁剪圖塊，也可以裁剪外部參照，不僅可以將封閉區域外的圖塊裁剪掉，也可以反向裁剪封閉區域內的圖形。有些設計人員會將復雜圖形做成圖塊，然后在不同時間取圖塊的一部分，此時就可以用XCLIP進行裁剪。這個操作并不復雜，可以裁剪時畫編輯，也可以實現畫好封閉的多段線，裁剪時選擇這條多段線，這里就不在詳細介紹了，以后單獨再介紹。

四、增強屬性編輯器

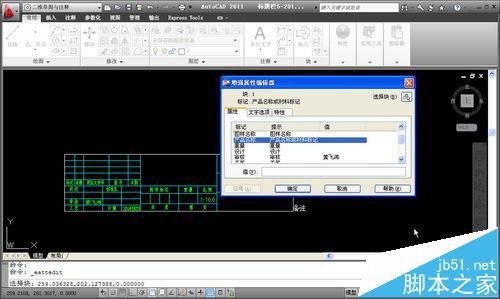

1、如果圖塊內有屬性文字，被稱為屬性塊，雙擊此類圖塊時不會彈出塊編輯器或參照編輯，而是會彈出增強屬性編輯器，因為這類圖塊通常會修改屬性，而不是圖形，如下圖所示。

小結：

上面只是簡單給大家介紹了圖塊編輯相關的命令，每種命令都沒有展開講，只是讓大家有一個初步了解，如果想了解這些命令的用法，請關注后面發的相關經驗。

注意事項：

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件

并不是所有版本都支持塊編輯(BEDIT)，AUTOCAD應該是2006版添加的，浩辰CAD是2011版有的，其他國產CAD暫時不支持塊編輯
