在CAD繪圖中，經常要用到捕捉、柵格、正交、極軸、對象捕捉、對象追蹤等輔助功能，用好這些輔助功能，可以提高自己的繪圖速度，而且也提高了繪圖的準確性，那么如何設置CAD繪圖輔助功能，參考以下幾步即可完成。

1、打開CAD軟件，這里打開的CAD2004軟件，速度快些，其它高版本設置方法也相同。如下圖所示，在【工具】菜單欄下，單擊【草圖設置】。

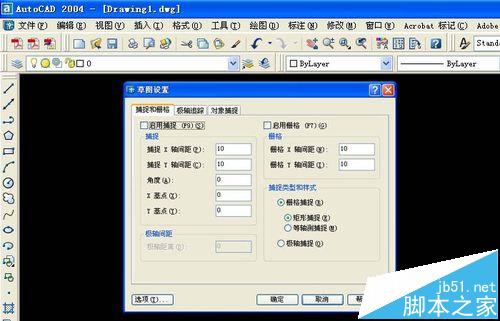

2、在彈出的【草圖設置】對話窗口中，我們可以看到幾個標簽頁，每個標簽頁上都有參數設置，打上勾就表示啟用該功能。

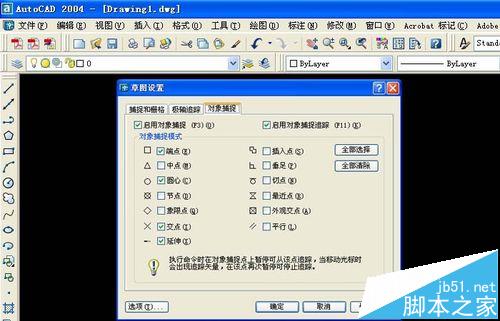

3、【草圖設置】對話窗口中，左鍵單擊【對象捕捉】標簽頁，可看到其參數設置，在對象捕捉模式下，選擇自己想捕捉的點，在其前面打勾。

4、設置好后，柵格功能打開后，可以看到CAD主窗口上繪圖區域由全黑色改變為帶有等間距的柵格點了，對精確繪圖就有幫助了。

5、CAD也可以用命令來設置捕捉間距，例如要設置捕捉縱向間距為120，橫向間距為130，并打開捕捉功能，如下兩圖所示。

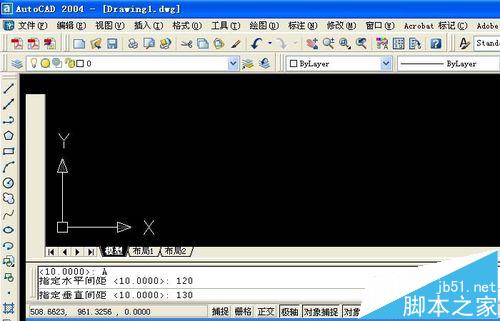

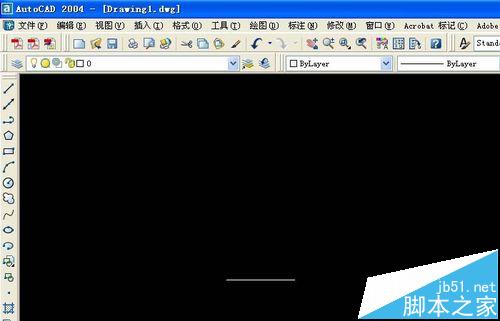

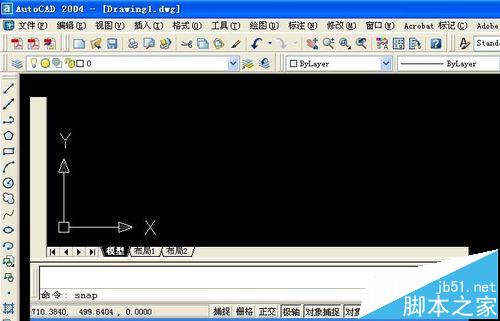

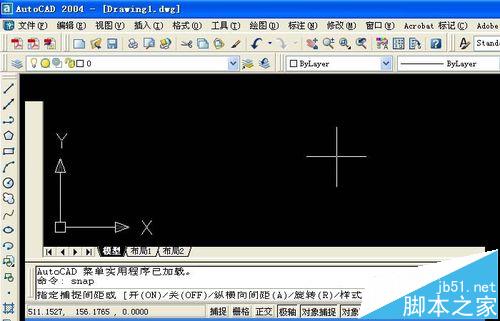

6、在命令行中輸入命令，SNAP命令并按回車鍵，根據命令提示依次輸入A、120、130并按回車鍵，就完成了設置。如圖，在繪制線時系統就自動繪制為等距的線了。
