在CAD繪圖過程中有時我們需要繪制一些傾斜的線，例如繪制軸側圖、系統圖的時候，我們可以在繪圖的時候輸入角度，但如果一整塊圖形都是傾斜的，或者相同角度的線有很多時，能不能將十字光標旋轉一下，利用正交來畫這些線。

最常用的方法當然是設置UCS，如果將UCS旋轉一定角度，十字光標就會跟隨坐標系旋轉。那有沒有辦法不旋轉坐標系UCS，只旋轉十字光標呢？方法當然有，而且根據用途不同，可以采用不同的方法。

方法一：

1、在CAD早期版本，這個角度是可以再柵格和捕捉設置對話框中設置的，如圖所示。但到了后期版本，在捕捉和柵格設置對話框中就找不到這個選項了，不知道是什么原因。

2、到了高版本只能通過變量SNAPANG來設置了，snap是捕捉，ang是angle角度的簡寫，還不難記。輸入SNAPANG，回車，輸入我們要旋轉的角度，回車，我們可以看到十字光標被旋轉了，如圖所示。

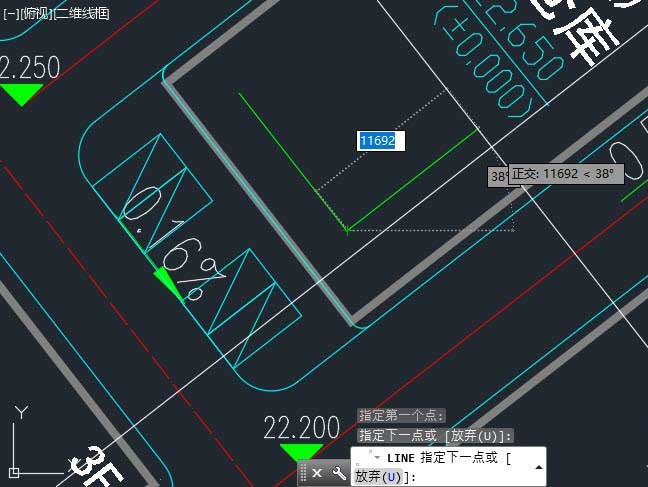

3、按F8，打開正交，輸入L，回車，在圖中繪制兩段直線，如圖所示。

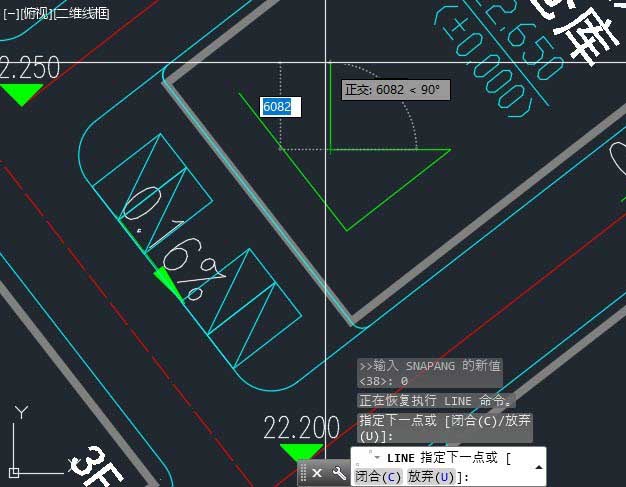

4、在沒有結束直線命令時，可以輸入'snapang，回車，輸入新的角度，例如輸入0回車，讓十字光標重新恢復，可以繼續畫其他角度的線。有些命令可以在執行其他命令過程中使用，這種命令叫透明命令，在命令前輸入’就可以，但不是所有命令都可以在其他命令執行過程中使用，其實我們在繪圖過程中縮放、平移就是在透明這行這些命令。

方法二：使用等軸側捕捉

如果我們要在平面上繪制三維等軸側圖形，可以利用柵格的等軸側捕捉，這些在以前曾經介紹過，這里再簡單說一下。

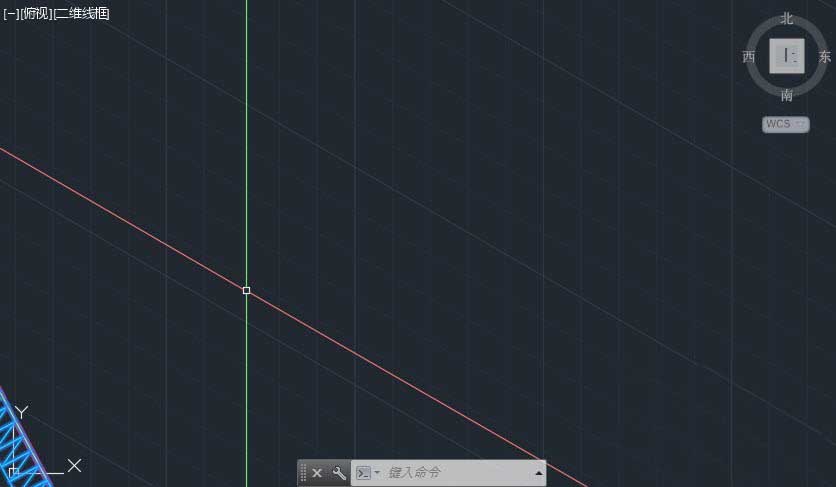

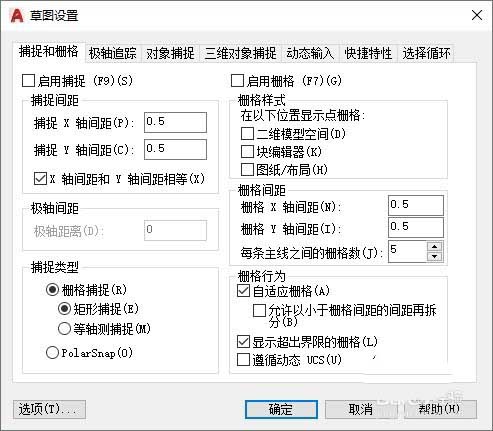

1、在底部狀態欄的柵格按鈕上右鍵單擊，在彈出的柵格和捕捉對話框中單擊等軸側捕捉單選鈕，切換到等軸側捕捉狀態。為了更清楚地看到柵格等軸測的效果，我們可以打開柵格顯示， 如圖所示。我們看到不僅十字光標傾斜了，柵格也整個傾斜了。而且十字光標還變成了兩種顏色，紅色和綠色。

2、這種狀態下我們可以打單擊狀態欄中柵格按鈕旁邊的捕捉按鈕，利用捕捉柵格來繪圖，也可以直接打開正交，直接繪制圖形，如圖所示。

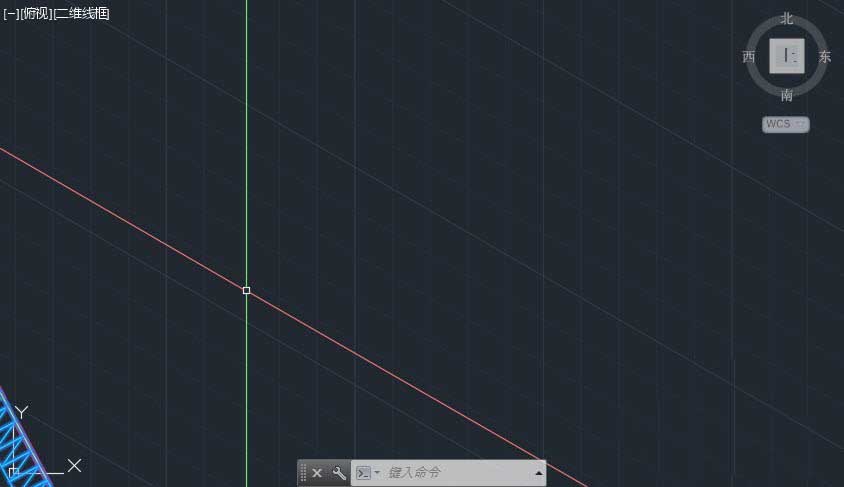

3、為了繪制軸側圖的不同側面，等軸測捕捉還根據視圖分了幾種狀態，按F5可以進行切換，如圖所示。

小結：
