網上看到不少人問這樣的問題，這么問真不知如何回答，因為所給信息太少。不能填充時有沒有提示，提示是什么樣的，不同的情況原因可能完全不一樣，所以決定將我遇到的一些情況列舉一下，大家遇到問題的時候可以看看到底屬于哪一種情況。

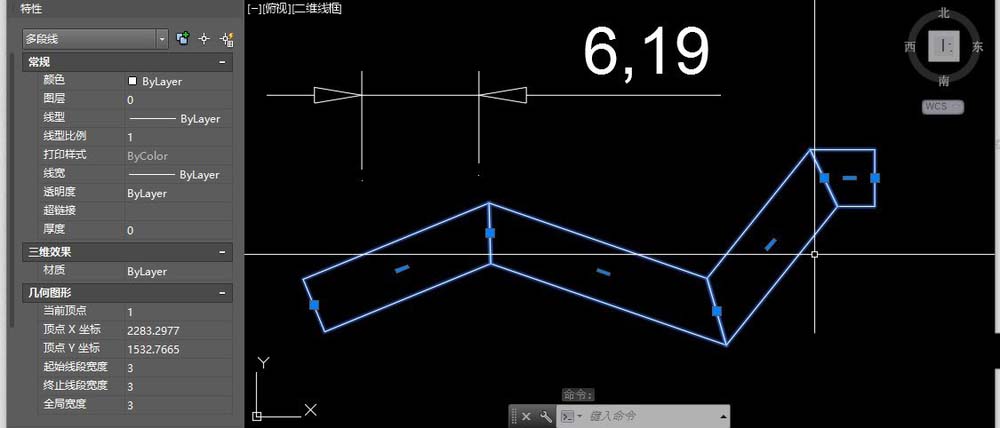

1、這種情況也遇到過多次，就是無論什么樣的區域，無論什么樣的填充圖案和比例，填充操作一切正常，但填充完卻看不到任何圖形。多數人遇到這種情況會感到很奇怪，如果你對CAD足夠了解你就不會奇怪了。遇到這種情況，我們可以首先畫一個標注，或者畫一條帶寬度的多段線，你會發現標注的箭頭也會變成空心，多段線也會變空心。

2、如果是這樣，你反倒不用擔心了，因為CAD中提供了一個變量控制填充的顯示，當我們圖中密集的填充比較多，影響了操作性能的時候，我們是可以將填充的顯示關掉的。要想讓填充顯示出來，只需做簡單的設置即可。設置方法有兩種，一種是到選項對話框中設置參數，一種是直接輸入命令，調整變量的值。下面給大家介紹這兩種方法。

一、設置選項

輸入OP，回車，打開選項對話框，單擊頂部的“顯示”選項卡，勾選“應用實體填充”選項，單擊“確定”，關閉選項對話框。當我們光標停留在“應用實體填充”選項上時，CAD高版本會提示此選項的作用和相關的系統變量，控制填充顯示的系統變量是FILLMODE。

二、輸入命令

控制填充顯示的系統變量是FILLMODE，比較長，CAD同時提供了一個命令：FILL來設置這個變量。

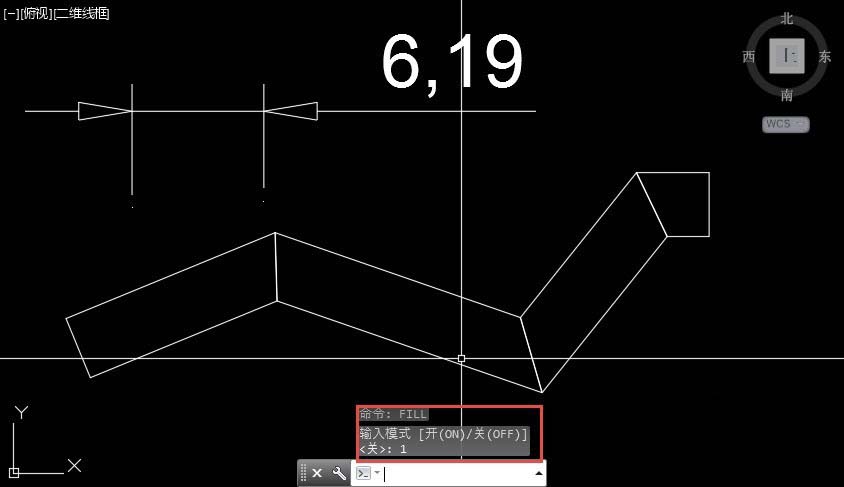

輸入FILL，回車，命令行會提示輸入模式為ON或OFF

CAD中再提示ON或OFF時，我們可以輸入ON或OFF，也可以輸入1或0。

輸入1，回車，就可以完成選項的設置。

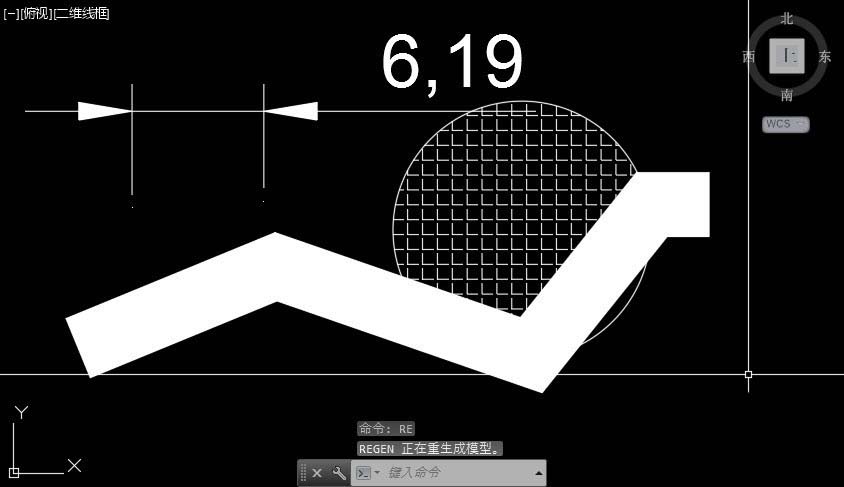

在我們設置完選項或變量后，我們會發現填充箭頭和多段線以及之前的填充并沒有顯示出來，但我們現在如果再填充，應該正常了。之前繪制的填充之所以沒有顯示出來，只是沒有重新生成顯示數據。輸入RE，回車，標注箭頭、寬多段線和填充就都顯示正常了。

三、邊界不封閉導致無法填充

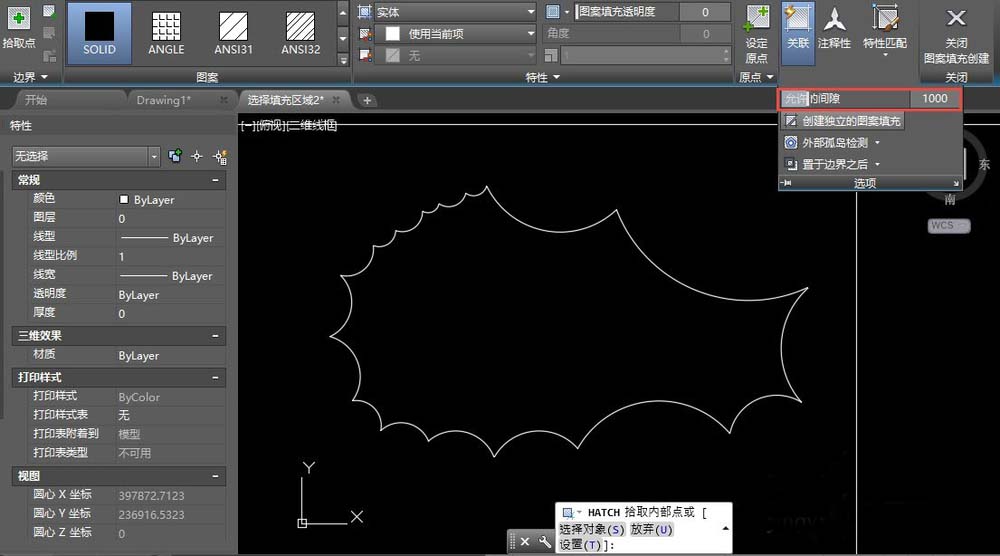

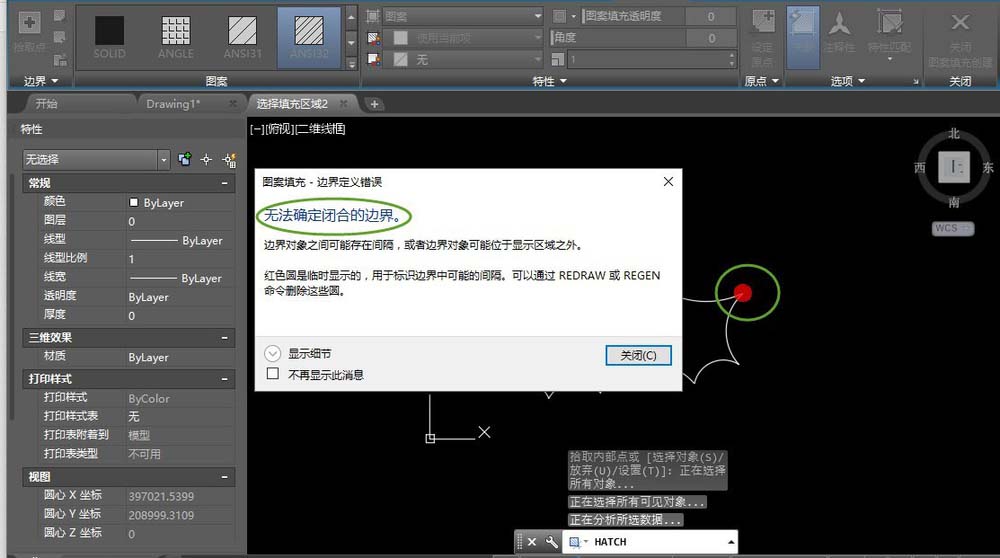

有時邊界很復雜，在繪制的過程中由于沒有采用捕捉或其他精確定位方式，導致邊界線上有細小的缺口，在圖面上看不出來，但在拾取區域創建填充時，卻會無法填充，但這種狀況會彈出非常明顯的提示，在高版本甚至會將有間隙的地方用紅點標記出來，如圖所示。

這種狀況有兩種解決方法：

一、找到有間隙的位置，編輯圖形將圖形鏈接起來。

二、設置填充的間隙值，讓填充允許的間隙值大于間隙的寬度。

當然建議是第一種方法，問題解決的比較徹底，但如果你用的是CAD低版本，雖然提示邊界沒有封閉，但并不告訴你什么位置沒封閉，一個個連接點放大去查看去檢查是很麻煩的。

第一種方法需要根據圖形的具體情況具體處理，所以這里不再介紹，重點介紹一下第二種方法吧。

設置填充允許間隙的方法也有兩種：

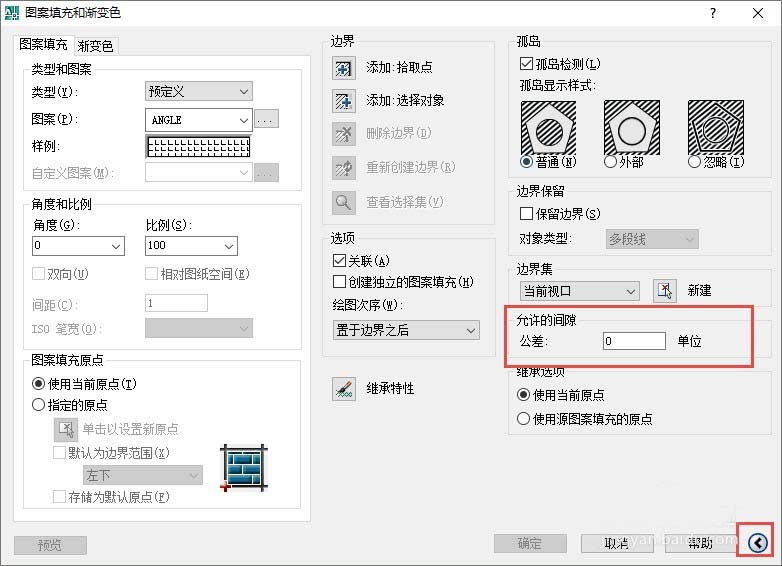

一、直接在填充面板或對話框中設置，

二，直接設置變量：HPGAPTOL的值，兩者效果是相同的。

高版本的填充面板中這個參數隱藏得比較深，低版本CAD中如果你的填充對話框沒有顯示參數，可以單擊一下填充右下角的箭頭按鈕，將對話框徹底展開。

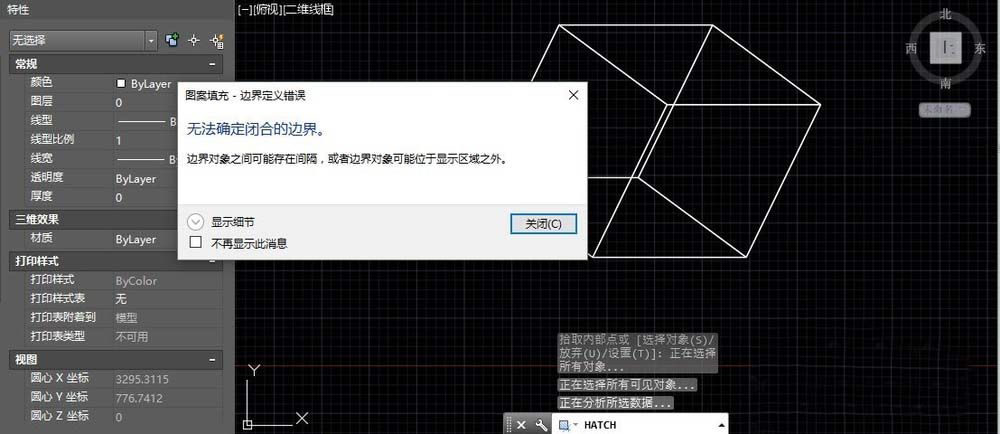

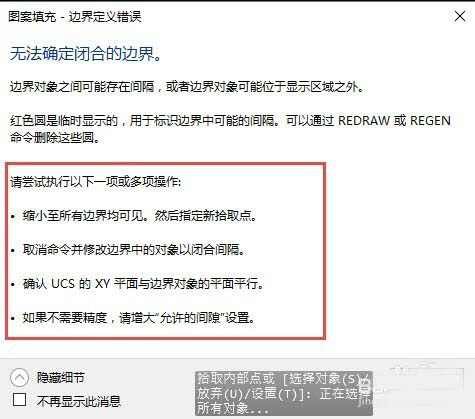

其實彈出上面的提示并不只因為填充邊界沒有封閉，還有可能填充的邊界沒有在當前坐標系的XY工作平面上，這些可能性和解決方法其實在高版本CAD彈出的提示對話框中已經說明了，單擊“顯示細節”就可以看到可能的原因和建議的解決辦法，如圖所示。

里面說了三種原因：

1、邊界沒有全部顯示在當前視圖中。這個情況CAD通?？梢蕴幚?，除非所選區域有些邊界線在視圖外很遠的位置，如果確實有邊界在視圖外，可以先縮放讓邊界全部顯示后再填充試試。

2、邊界不封閉，上面已經說明了解決辦法。

3、邊界跟當前坐標系的XY平面不平行，如圖所示，這就需要將UCS設置到跟填充邊界平行，或者將填充邊界調整到跟UCS平行了。

四、填充區域過小、比例設置過大

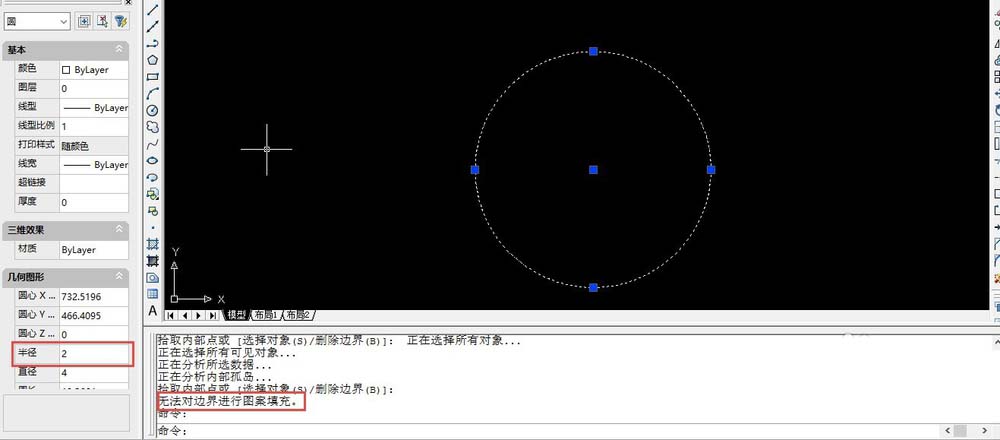

如果我們填充的區域非常小，填充圖案的單元尺寸相對很大，或者比例設置得很大，很有可能填充的一條線都無法落到填充區域內。在CAD低版本，例如AUTOCAD 2007中就會直接提示：無法對邊界進行圖案填充。如圖所示。

如果出現上述提示，請先檢查一下圖形的尺寸和填充的比例，如果圖形的尺寸特別小，例如上圖中圓的半徑只有2，但填充比例設置的確是100。

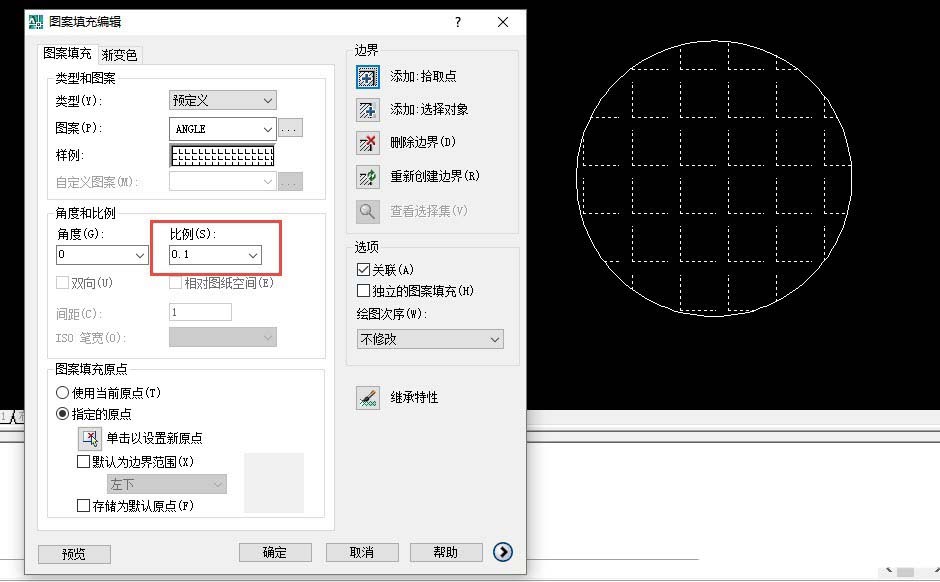

解決辦法：如果我們的圖形尺寸是正確的，尺寸就是非常小，那我們就只有將填充比例調整得更小一些，比如使用公制模板創建的圖紙中個半徑為2的圓要想填充圖案看起來比較正常，可以將比例設置為0.1左右，如圖所示。

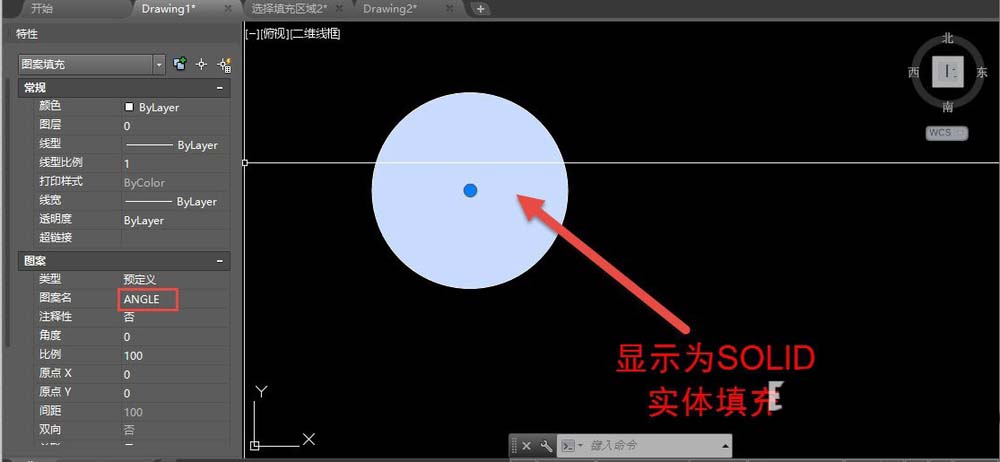

在CAD高版本，這種情況不會提示無法對邊界進行圖案填充，而是直接會用SOLID填充顯示來替代，如果我們看到填充圖案不是我們設置的圖案，也應該意識我們填充圖案的比例是設置得過小或過大了。

五、填充區域非常大、比例設置過小

如果填充區域非常大，例如一些市政規劃圖，圖形的長度經常都是幾十甚至幾百米，但填充時如果忘記了調整比例，采用了默認的比例1的話，填充時也會異常。如果是在CAD低版本中遇到這種情況同樣會無法填充，如圖所示。

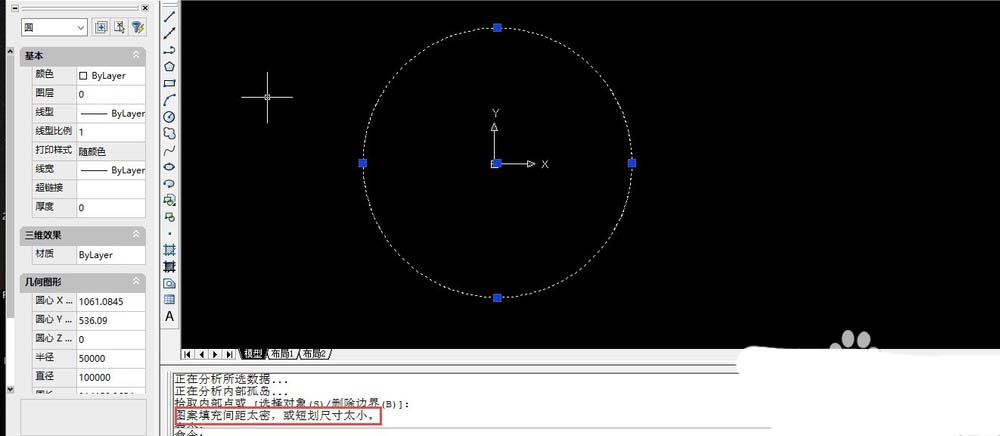

2命令行給出的提示是：圖案填充間距太密，或短劃尺寸太小。

這個提示的意思就是如果按照當前的區域和填充圖案的比例，最終會產生的填充單元數過多，線的數量過多。前半句好理解，后半句：短劃線尺寸太小的意思是指填充圖案內部定義有問題，大家如果用的是CAD自帶的填充，通常不會有這個問題。

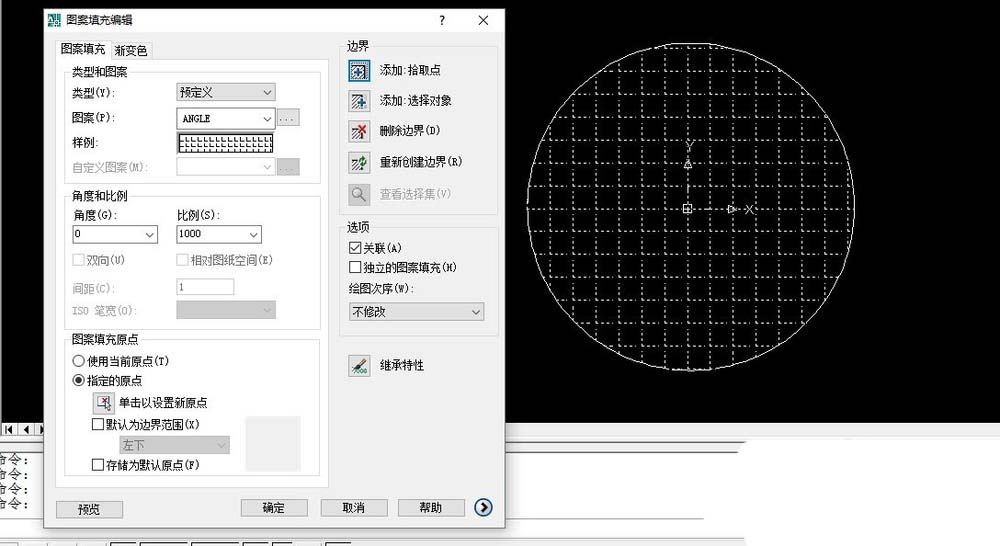

所以遇到這個提示，我們就想一下我們圖形的尺寸大概有多大，比如說上圖中的圓的半徑是50000，我們可以將比例設置為1000左右，如圖所示。

還有一種簡單的方法，如果我們使用的是比較標準的圖案，可以先將填充圖案比例設置得跟打印比例一致，如果效果有差距，再進行適當的調整。

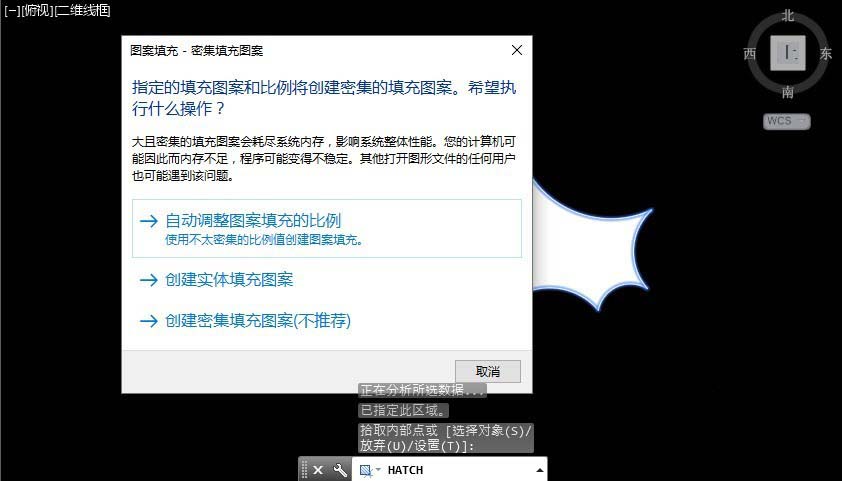

高版本CAD為了不讓填充失敗后大家要重復進行填充操作，當填充圖案過密時，會進行相應的處理，剛開始是直接顯示為SOLID實體填充，到高版本會提示問題并給給出幾種建議，如圖所示。

你有三種選擇，自動調整圖案比例，替換成實體填充，維持現有比例進行密集填充。如何選擇取決于你的需求，如果確實你的比例設置不合理，你需要調整比例；如果這里根本不需要線性填充，就替換成實體填充；如果你的比例設置是正確的，而且填充區域確實非常大，那就可以維持不變。我見過有初學者不知道用SOLID填充，而直接用密集線性填充設置極小比例模擬實體填充效果的。兩者不會影響圖紙保存時的大小，但密集的線性填充會生成大量顯示數據，導致操作性能極具下降，這也是CAD為什么再密集填充時建議換成SOLID實體填充的原因。

所以該用SOLID填充的時候一定不要用線性填充來模擬。高版本CAD中當一個填充中線的數量超過一定數值就會強制顯示為SOLID實

兩者不會影響圖紙保存時的大小，但密集的線性填充會生成大量顯示數據，導致操作性能極具下降，這也是CAD為什么再密集填充時建議換成SOLID實體填充的原因。所以該用SOLID填充的時候一定不要用線性填充來模擬。高版本CAD中當一個填充中線的數量超過一定數值就會強制顯示為SOLID實體填充，這個變量是HPMAXLINES，默認值是1000000。如果你的填充因為密集而顯示成SOLID填充的話，這說明你的填充的線條數已經超過1000000，這時你必須要想一下是要將比例調整大，或者直接換成S

體填充，這個變量是HPMAXLINES，默認值是1000000。如果你的填充因為密集而顯示成SOLID填充的話，這說明你的填充的線條數已經超過1000000，這時你必須要想一下是要將比例調整大，或者直接換成SOLID填充，而不要以為CAD處理錯了。

OLID填充，而不要以為CAD處理錯了。

小結：

上面總結出了無法填充或者填充不正常的幾種可能性，其實還會有其他可能，比如填充邊界比較復雜，與其他線有重合，也有可能導致填充不正常甚至無法填充，但這種情況無法簡單說明，需要具體情況具體分析。有時候問題問得越簡單越難回答，因為越簡單，就有更多的可能性，所以大家在提問時最好能提供更多的信息，這樣更利于分析和解決問題，可以讓別人更容易幫助你。
