只要使用過一段時間CAD的，不管你用的是AUTOCAD，還是浩辰CAD，很少有沒遇到過軟件異常退出的。異常退出的原因有很多，有的是軟件的BUG，有的是圖中有錯誤數據，或者系統軟件和硬件出現了問題，如斷電或內存溢出等。

只要是CAD非正常退出，再次啟動CAD的時候就會彈出圖形修復管理器，不少人不知道他的用處，就直接將它關掉了。同時網上有很多人問異常退出了怎么找回備份文件，其實圖形修復管理器就是用來找備份文件最好的工具。

下面就簡單給大家幾種備份文件，同時介紹一下圖形修復管理器的用法。

備份文件*.BAK

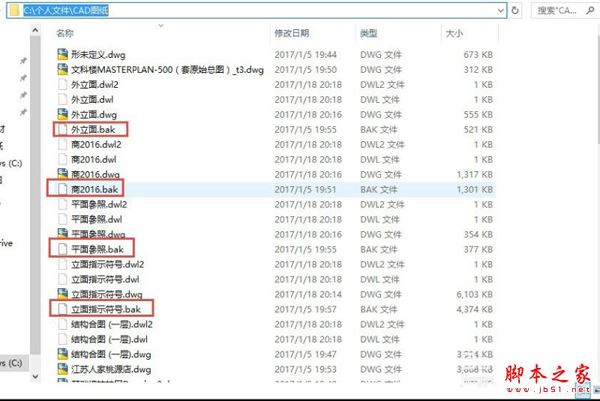

1、很多人都發現在我們的圖紙目錄下有同名的BAK文件，如圖所示。*.bak文件大小跟*.dwg文件相近，其實他就是我們圖紙文件的一個備份。當我們編輯圖紙并快速保存圖紙時，會將上次保存的版本的擴展名改成BAK，這樣可以防止在這次保存過程中出現軟件異常或斷電的情況，至少我們還可以有上次保存的文件，不至于文件徹底損壞。

如果你的目錄下還有*.dwl和*.dwl2文件，說明上回你打開此文件時CAD異常退出了，因為這兩個文件是用來記錄誰打開了文件，文件正常關閉，這兩個文件就會自動刪除。

2、如果遇到異常導致沒有保存成功，或者保存的圖紙沒有打開，我們可以找到BAK文件，直接將擴展名改成*.dwg打開。

有的人認為這個BAK文件沒有什么用，不喜歡文件夾下生成一堆BAK文件，可以讓CAD不生成備份文件。設置很簡單：

輸入OP，回車，打開選項對話框，在“打開和保存”選項卡中取消勾選“每次保存均創建備份”選項。

或者直接輸入ISAVEBAK，回車，輸入0 。

兩種設置的效果是一樣的，當光標停留在選項上時，我們可以看到提示的變量，并且可以看到這個備份文件不僅可以防止圖形丟失，還可以實現增量保存，提高增量保存的速度。

自動保存文件*.sv$

1、我們知道OFFICE有自動保存功能，一旦異常退出，下次啟動時會自動恢復自動保存的結果。

CAD里也可以自動保存文件，而且提供了更靈活的選項，可以自己設置自動保存的時間間隔，可以自己設置自動保存文件保存的路徑。

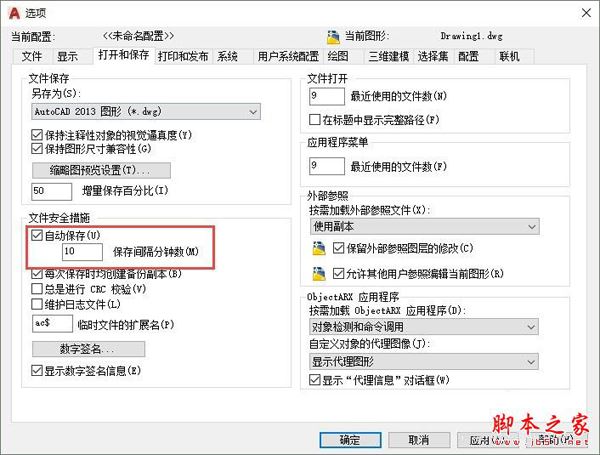

自動保存文件的設置也在選項對話框，在”打開和保存“選項卡中可以設置自動保存的時間間隔，如圖所示。

2、光標停留在自動保存選項和時間間隔上，通過提示我們可以了解間隔時間可以用SAVETIME變量設置，自動保存文件的路徑可以用SAVEFILEPATH來設置。

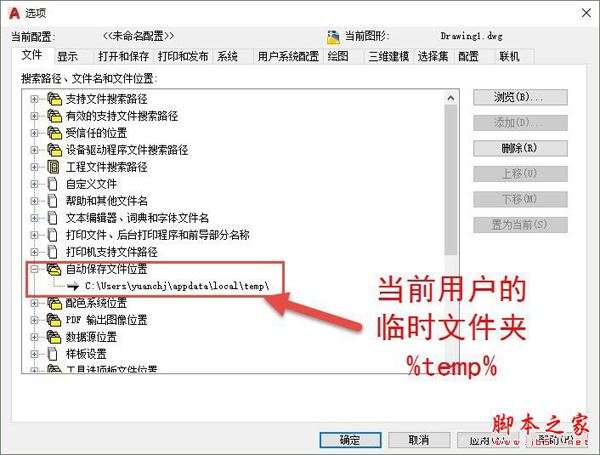

自動保存的路徑也可以在選項對話框的文件選項卡中設置，我們也可以看看默認的保存路徑在哪兒。

我們可以看到自動保存的默認路徑是當前用戶的臨時文件夾，在WINDOWS的中資源管理器或開始>運行里輸入%temp%可以快速進入此文件夾。在文件夾中找到*.sv$文件，將擴展名改成DWG，就可以打開自動保存的圖紙。

圖形修復管理器

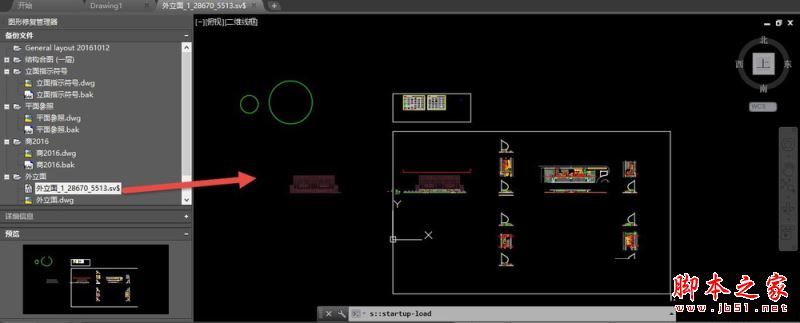

1、上面我們介紹了兩種由CAD自動生成的備份文件和自動保存文件，我們可以自己找到這些文件并修改擴展名后打開。如果我們用圖形修復管理器可以省略這些步驟，可以直接從列表中找到BAK或SV$文件，然后雙擊就可以打開，沒有必要去改擴展名了。

在打開之前我們還可以看到圖紙預覽的效果，確認后直接雙擊文件名就可以打開了。

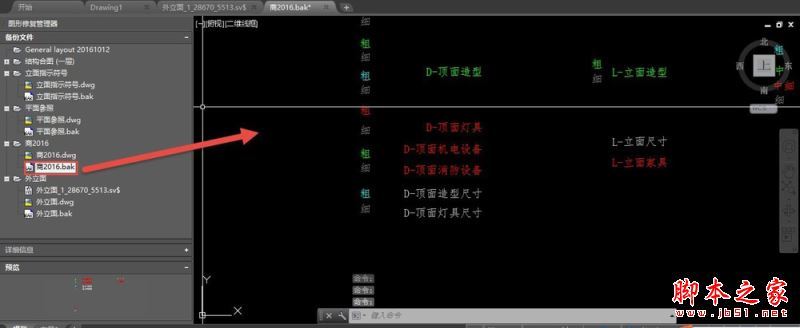

2、BAK文件也一樣可以雙擊打開。

BAK和SV$雙擊打開后確認是我們能找到的最近的備份后，可以另存為DWG文件。

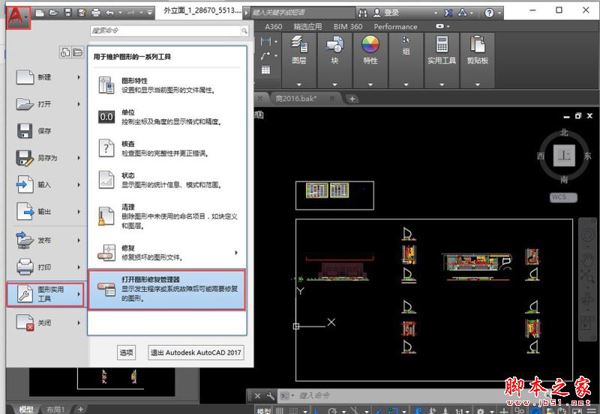

3、如果CAD是異常退出，重新啟動時圖形修復管理器會自動彈出來。你當時如果關閉了，可以到文件菜單下的圖形實用程序中找到圖形修復管理器，如圖所示。

小結

1、BAK和SV$文件是正常的備份文件，這些文件生成也是有條件的，比如BAK文件只有第二保存圖紙后才有，自動保存文件必須在文件被修改了而且打開時間超過設置的自動保存時間間隔后才有。如果你的CAD軟件退出后圖形修復管理器啟動后沒有找到BAK和SV$文件，那就不太好辦了，只能找找有沒有其他備份了。如果是保存時出錯，可以到圖紙目錄下看看沒有當時生成的*.TMP文件，如果有，將擴展名修改成DWG試試。要想CAD減少異常退出現象，首先要保證計算機的軟硬件環境健康，CAD軟件和圖紙健康，盡量減少圖紙在不同軟件、不同版本間的轉換，避免出現錯誤數據。如果圖紙很重要，自己也要注意定期保存，隔一段時間按一下CTRL+S，不要幾個小時不保存，如果出錯了又找不到備份那就麻煩了。
