在CAD軟件的使用過程中，有的時候，需要在已經繪制的圖紙中生成閉合多段線。有的小盆友開始用多段線命令PLINE，快捷鍵PL,一點一點地描圖，來生成閉合多段線，可以用來填充，計算面積等等?，F在不用這么麻煩了，有一個神奇的命令可以讓多段線自己閉合生成，省時省力。

1、打開軟件CAD，找到要編輯的圖紙，打開。

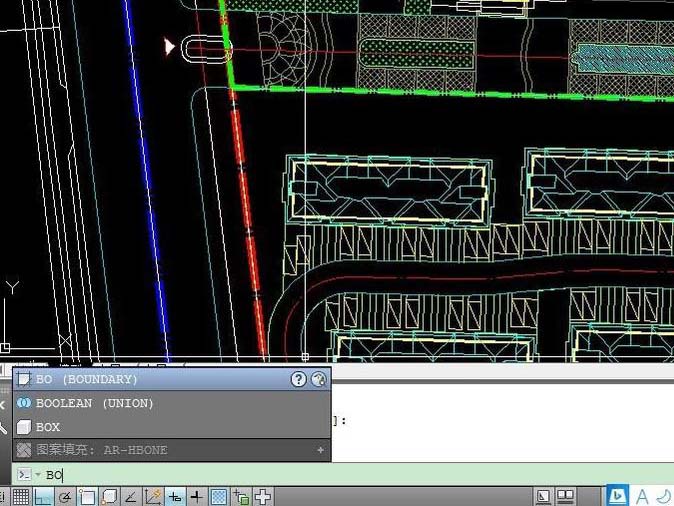

2、BOUNDARY這個命令，就是用封閉區域創建面域或多段線，快捷鍵是BO,我們在命令行輸入BO.

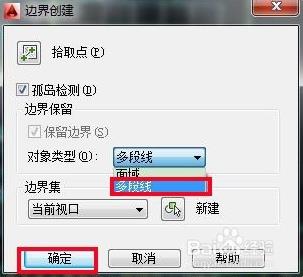

3、回車，這時，彈出邊界創建的對話框，我們在對象類型里選擇多段線，然后確定。

4、按照命令行提示，拾取內部點，鼠標左鍵單擊要生成閉合多段線的內部區域。

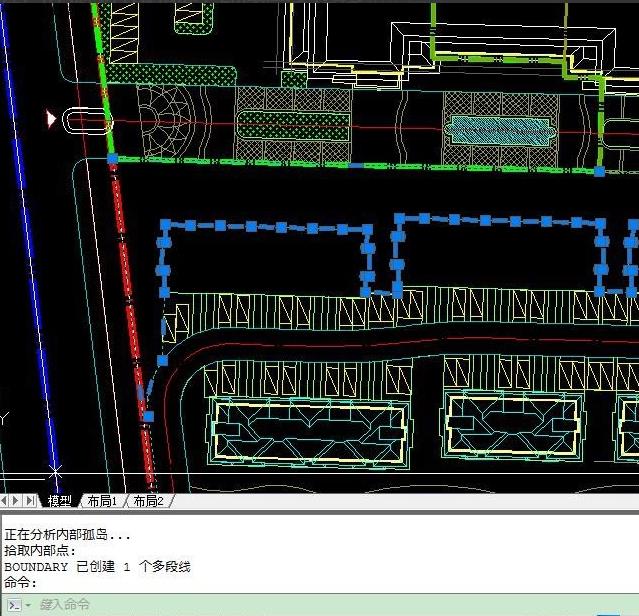

5、單擊回車，這時就會生成如圖所示的多段線，完全不用一點一點重新描圖了。在不知道這個命令之前，我就會有PL命令重新描一遍，以生成閉合線?，F在不用這么麻煩了。

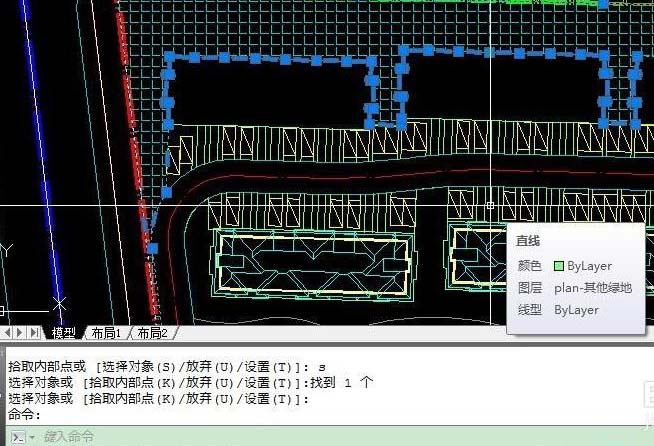

6、然后，可以用填充命令，對閉合多段線進行填充。在總圖繪制中，經常會對綠地范圍填充，綠地、建筑等各種面積統計，這個命令可以快速生成閉合多段線，然后進行填充，面積統計，省時省力。
