AutoCAD專門提供了一個矩形命令，而不需要逐條線地繪制。畫矩形的時候，有標高（E）和厚度（T）這兩個選項。 厚度相當于矩形的高度，那么標高是什么？兩個的區別又是什么？

CAD繪制矩形的方法有三種：

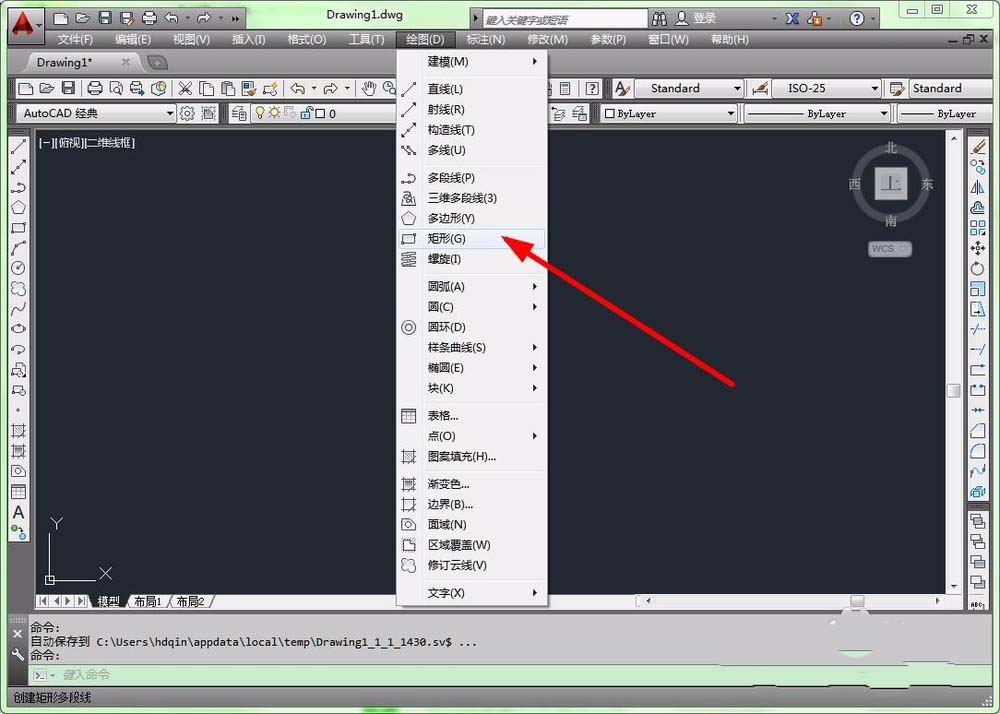

1、菜單命令：【繪圖】-【矩形】

2、點擊繪圖工具欄的矩形命令按鈕。

3、鍵盤命令：REC+回車

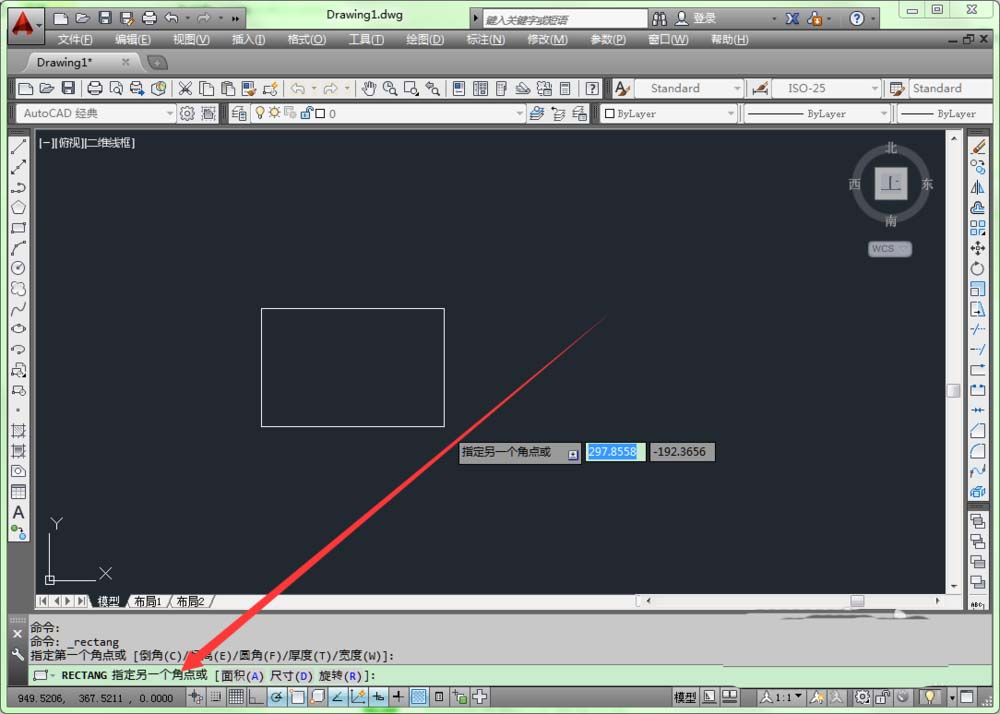

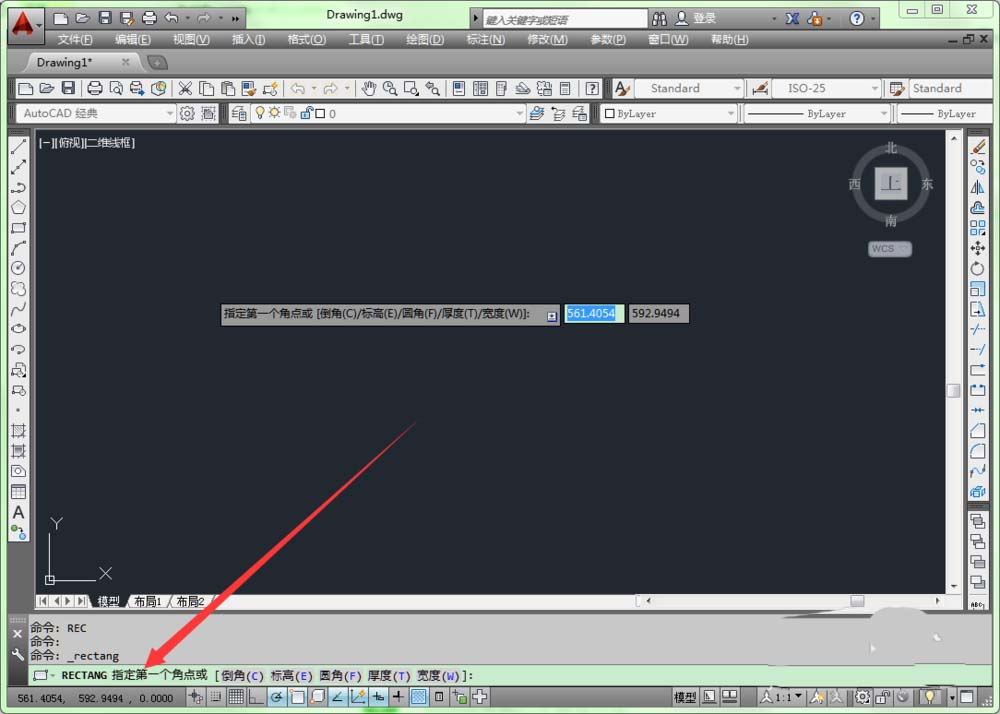

輸入矩形命令后，命令行會有提示信息“指定第一角點或倒角（C）/標高（E）/圓角（F）/厚度（T）/寬度（W）”可按提示操作。先確定矩形的第一個角點，再輸入另一個角點。

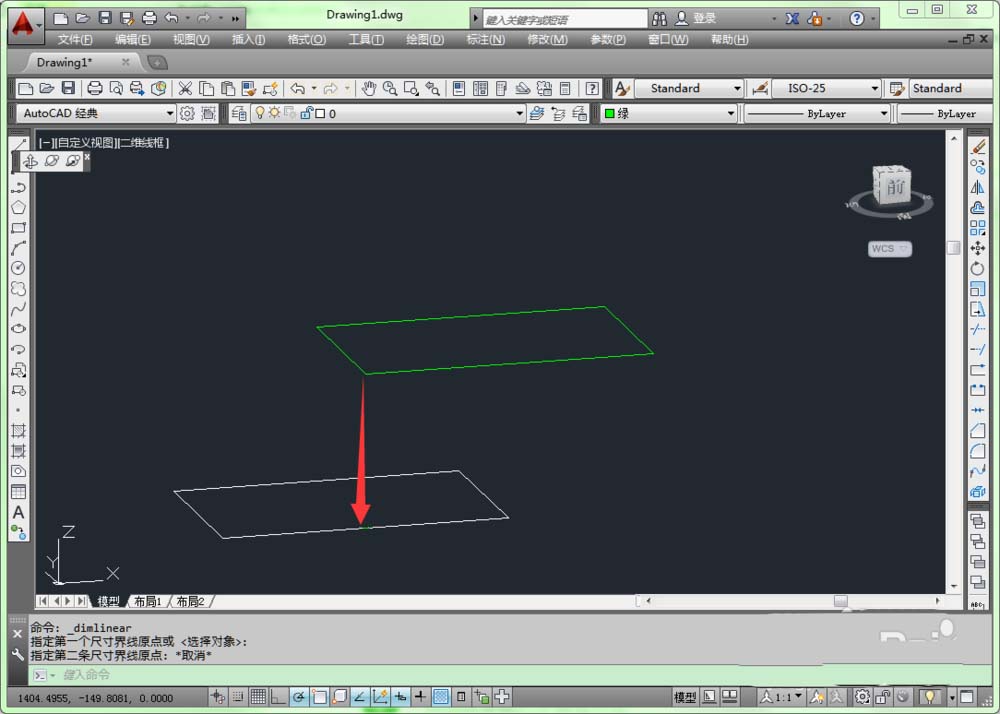

標高是指高出當前平面的值。就是輸入標高值的矩形在另一個平面，這個平面和當前平面的距離就是標高值。標高的設置方式：輸入【矩形】命令后，選擇【標高】選項，輸入標高值，隨后繪制矩形。

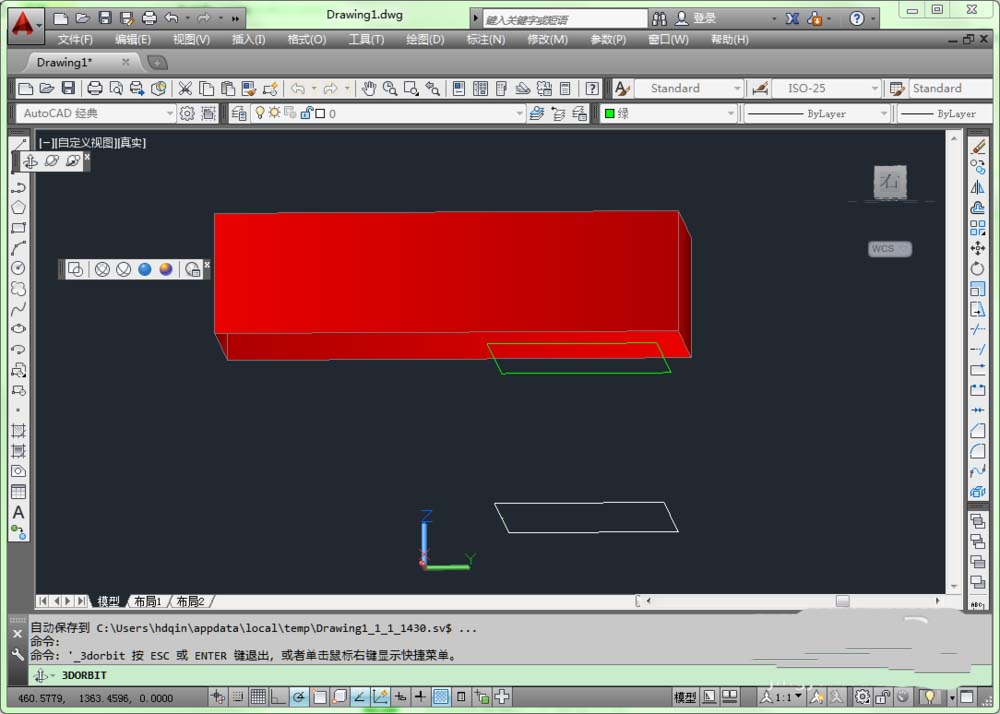

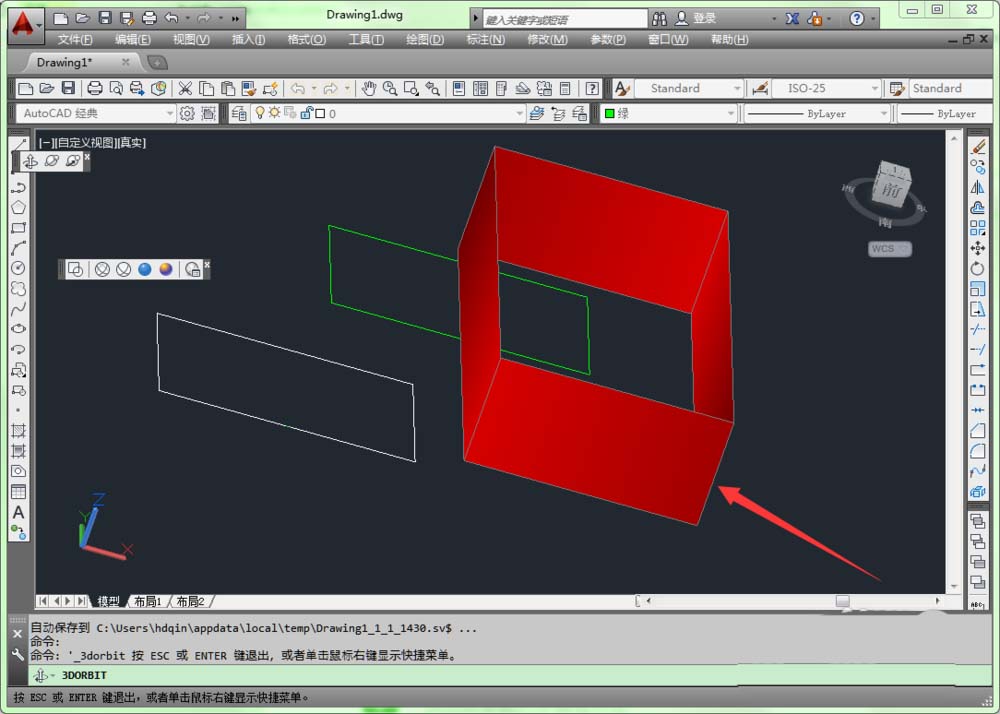

矩形的厚度指的是Z軸方向，而看的是XY平面的俯視視角，所以Z軸方向看不見的。你可以用三維動態觀察器，就可以看到厚度了
