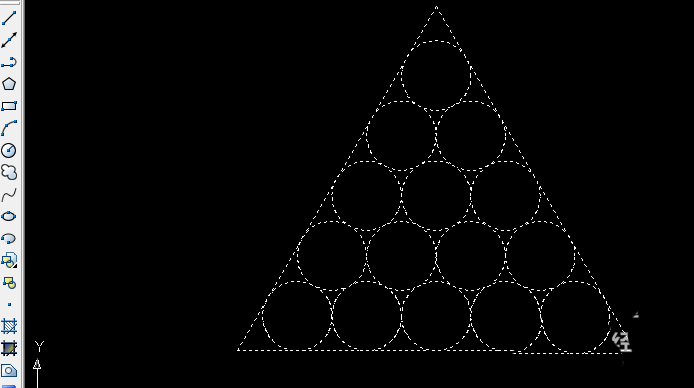

CAD是最常用，也是功能最強大的一款繪圖軟件，剛開始入門的時候很多人不知如何下手，進而失去興趣，這里小編為大家介紹如何在正三角形里面畫15個相切圓，并且正三角形的邊長是100，有興趣的朋友一起來學習吧。

1、打開CAD，新建一個工程，畫一個半徑為10的圓，這是最基本的圖形，不再贅述，見下圖。

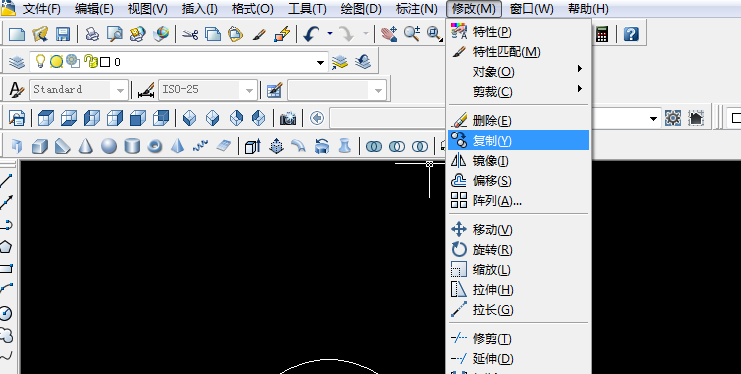

2、點擊“修改”中的“復制”命令，或者工具欄中的“復制”命令圖標，復制圓。如下圖

3、復制的時候命令行分別輸入20，40,60,80幾個參數，中間需要按回車鍵。命令行和效果圖如下。

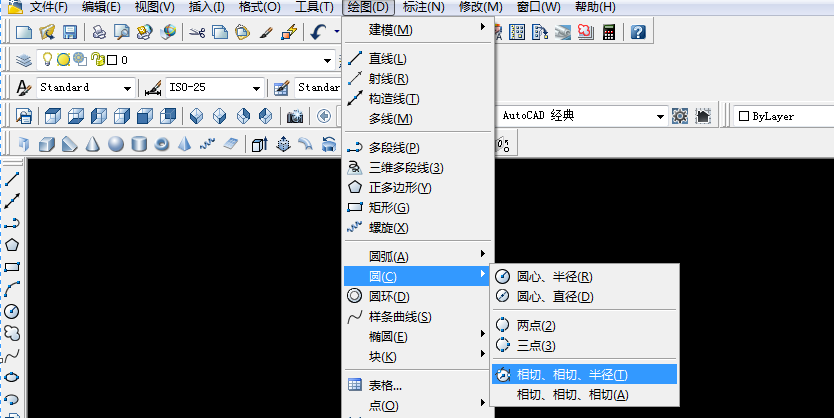

4、選擇“繪圖”欄中“圓”命令選項中的“相切相切半徑”如下圖，畫上面十個圓，效果如下圖。

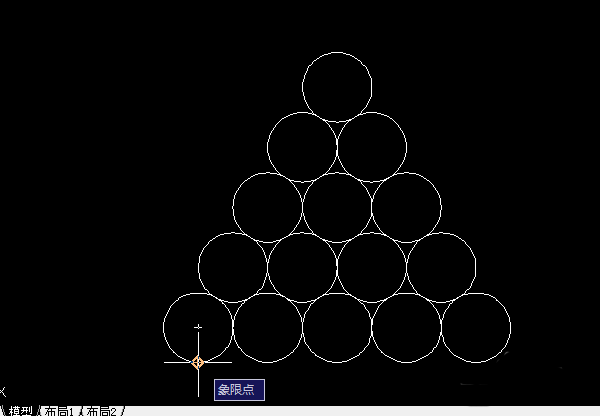

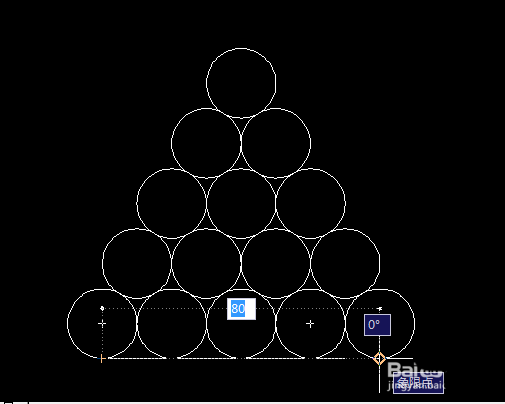

5、點擊直線命令，水平線捕捉圓的象限點，如下圖1和圖2；斜線選擇切點連接，如圖3，最終的效果圖如下圖4

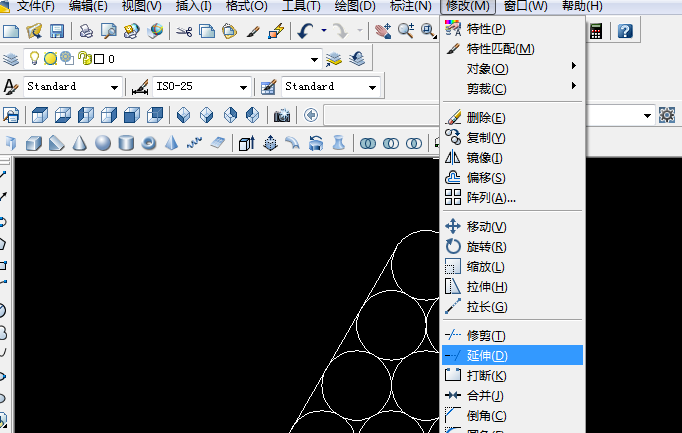

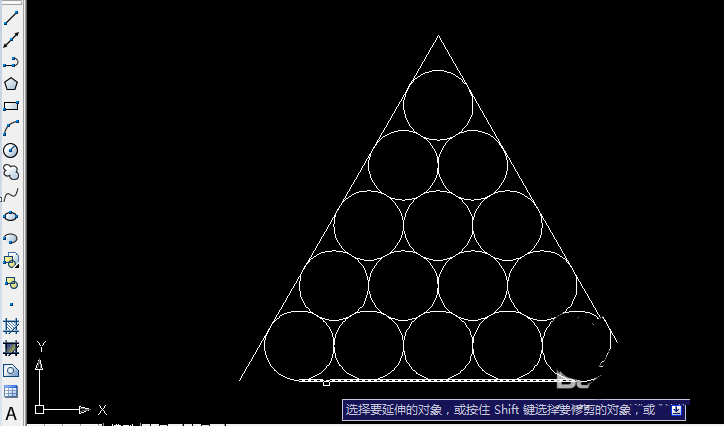

6、點擊“修改”欄中的“延伸”后回車，點擊三條線段，延伸至頂點，效果如下圖。

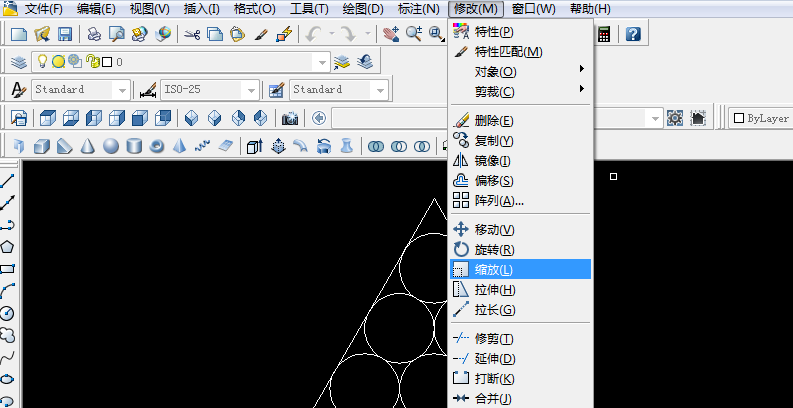

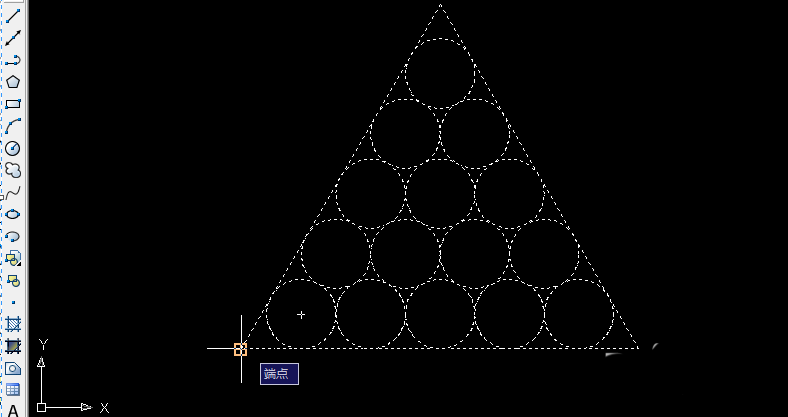

7、點擊“修改”中的“縮放”命令，對圖形進行縮放，全選，選擇左下角的基點，選擇“參照”選項，然后用鼠標選擇水平線的長度，效果如下圖

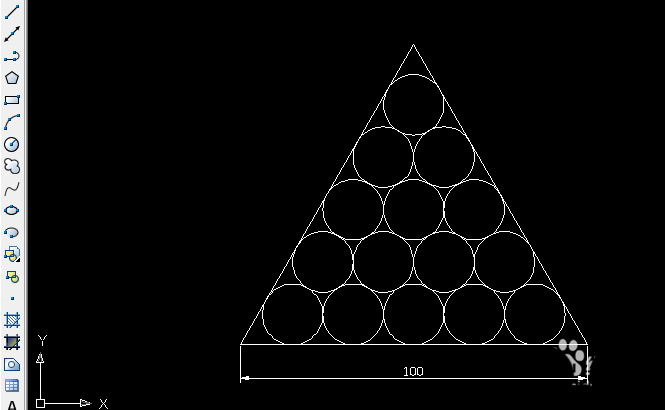

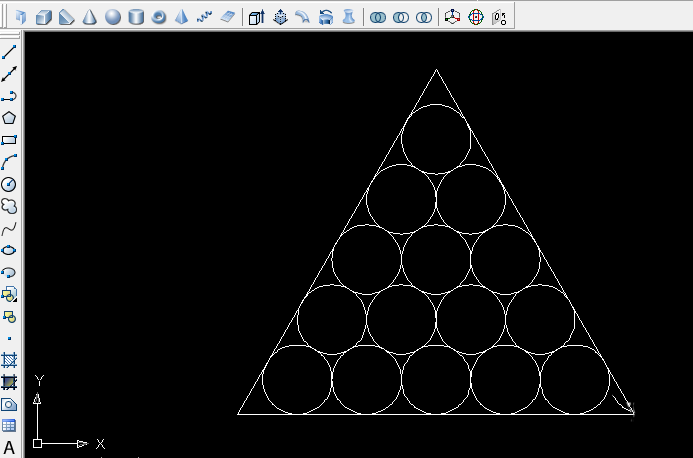

8、指定新的長度為100，效果圖如下。好啦，圖畫好了，有興趣的朋友來試試吧。
