CAD軟件中，是沒有直接繪制角線的指令，但是咱們通過構造線來繪制需要的角度直線，本節CAD教程講解：如何在CAD2015軟件中繪制角線。下圖為繪制的45度角線；

1、為了便于說明咱們繪制的角線，先在CAD繪圖窗口中繪制一個矩形；

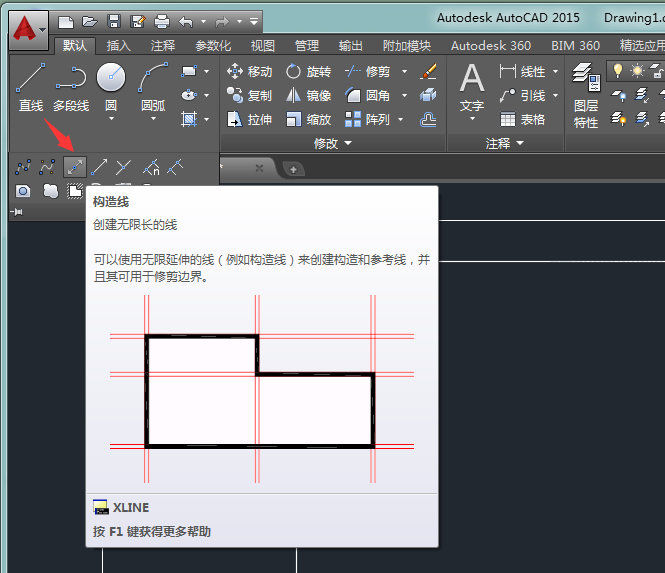

2、展開CAD2015繪圖工具欄，找到構造線，如想了解構造線的定義，可以把鼠標放在構造線指令線，其就能顯示說明文字了；

3、在命令行中鍵入“XL”（構造線指令的快捷鍵）

4、在繪圖窗口處，會提示構造線命令中的所有選項；

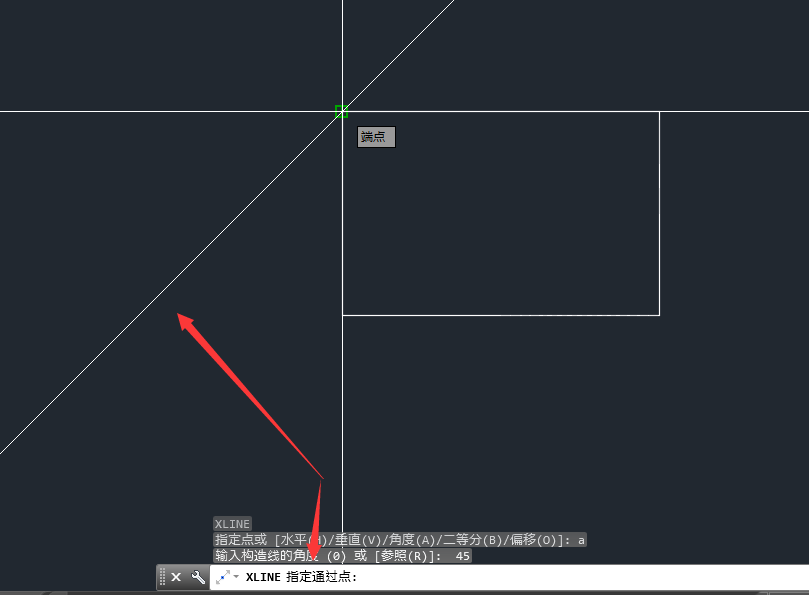

5、根據提示，建入“A”；

6、輸入要繪制的角度，教程所要繪制的角線為45度；

7、在繪制好45度的角線后，使用修剪命令，剪掉多余的線，然后用角度標注，可以測量咱們繪制的結果；

使用心德：構造線不能直接標注角度，必須把其修剪成直線才線，在鍵入角度時，CAD默認的角度方向為逆時針，如發現角度方向反了，需要在數值前加“-”負號。
