本經驗通過圓弧的“起點、端點、角度”繪制方法來繪制花瓶的瓶身。

1、通過直線和橢圓工具，繪制以下圖形。

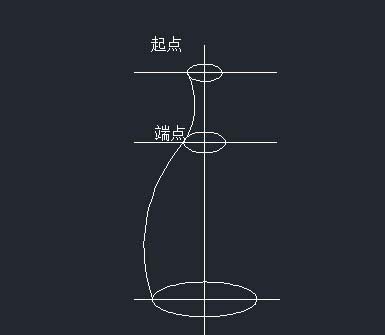

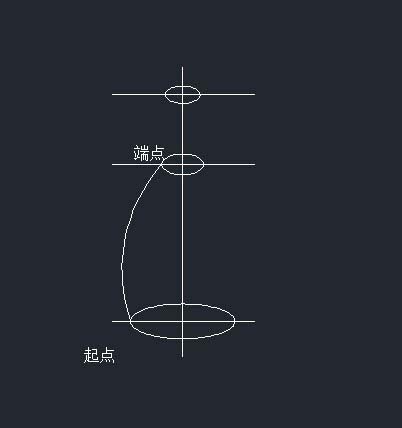

2、執行“繪圖|圓弧|起點、端點、角度”菜單命令，分別捕捉起點、端點，再輸入角度-60，從而繪制左下側的一段圓弧。

3、同樣，再執行“繪圖|圓弧|起點、端點、角度”菜單命令，分別捕捉起點、端點，再輸入角度-60，從而繪制在上側的一段圓弧。

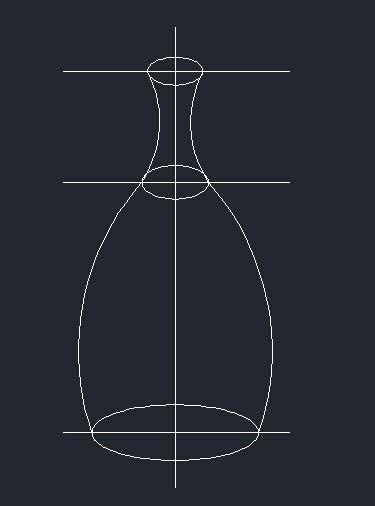

4、再按照前面二步相同的方法，繪制右側的相應弧對象。

5、執行“刪除”命令（E）,將中間的橢圓及所有水平和垂直線段刪除。

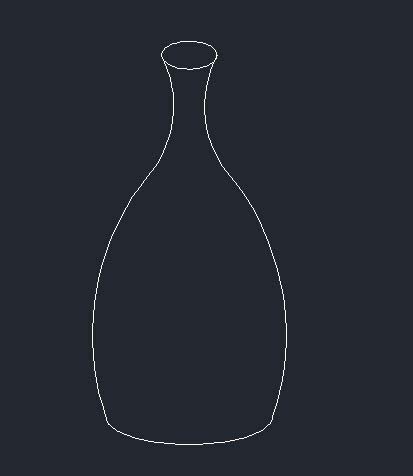

6、執行“修剪”命令（TR），將下側的橢圓對象中多余的圓弧進行修剪。
