CAD圖紙中各線條顏色都有什么含義呢？對于CAD圖紙而言，不同的線條顏色代表著不同的意義，下面就與大家分享一下有關CAD圖紙中線條顏色的具體含義。

1、為了能夠查看CAD圖紙中各種顏色線條所代表的含義，我們需要借助相關CAD編輯工具來實現。

2、接下來我們直接利用CAD編輯器打開想要進行分析的CAD文檔，如圖所示，點擊“打開”按鈕后選擇相應的文檔即可打開。

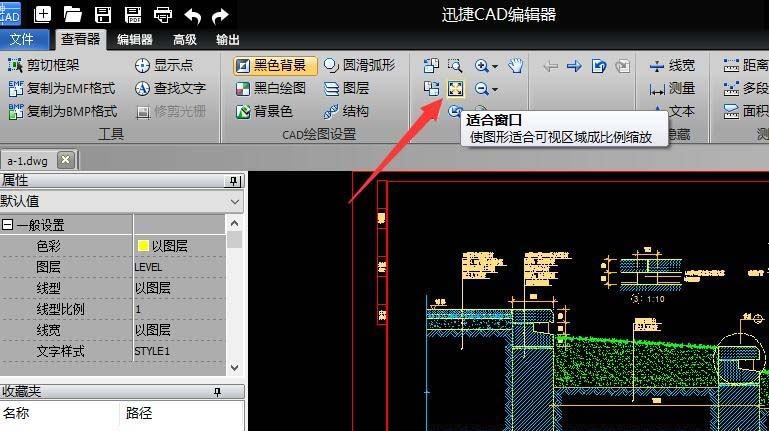

3、待打開相應的CAD圖紙文件后，在“查看器”功能區點擊“適合窗口”按鈕，將自動以最佳方式顯示圖紙內容。

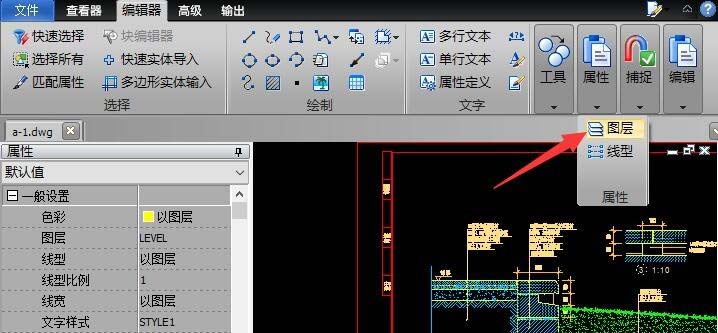

4、為了查看CAD圖紙中線條顏色所代表的具體含義，我們可以切換到“編輯器”功能區，點擊“屬性”列表中的“圖層 ”按鈕。

5、待打開“圖層”界面后，我們就可以看到不同顏色的線條所代表的具體含義了。如圖所示，根據圖層顏色可以在最左側看到相關說明文字。

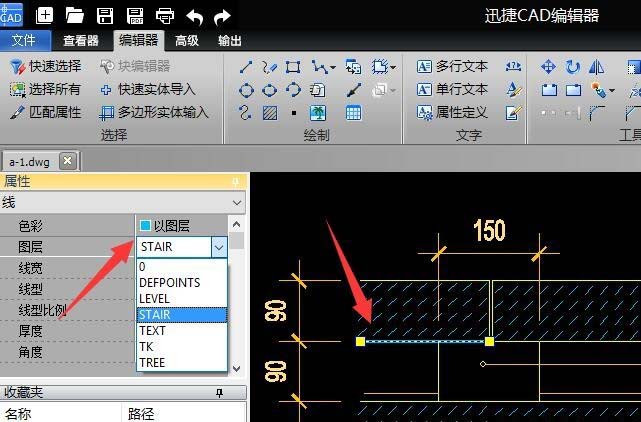

6、當明確了不同顏色的線條所代表的具體含義后，我們就可以有針對性的對不同的圖形應用不同的線條顏色了。如圖所示，選中不同的圖形，在其’屬性“界面中就可以指定不同的圖層樣式了。
