AutoCad是一款十分常用的專業圖紙繪制軟件，經常用于繪制各類建筑圖紙；AutoCad作為經典的建筑繪圖軟件，和當今很多繪圖軟件以及建模軟件都可以兼容導入，因此十分方便。在使用AutoCad進行建筑制圖時，軸網柱子是繪制建筑的基礎，下面我們就來看看如何使用AutoCad天正繪制軸網柱子。

1、首先，我們開啟AutoCad以及天正，進入到繪圖頁面，系統會自動新建一個新的項目，我們可以直接進行繪制，在左側的天正工具欄中選擇工具開始繪制。

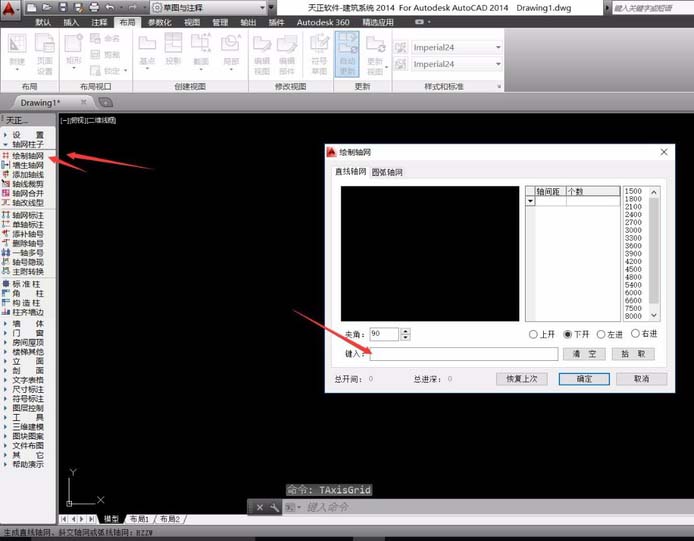

2、在左側菜單中選擇“軸網柱子——繪制軸網”，系統會自動彈出相應的設置窗口，我們可以在窗口中設置軸網的具體屬性信息。

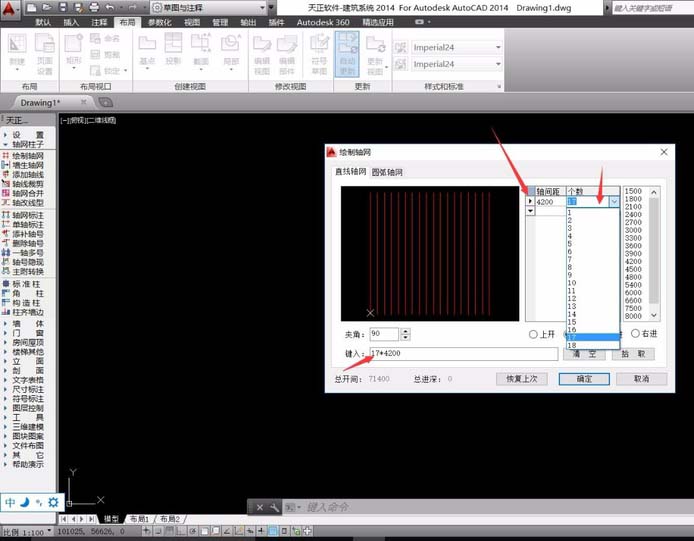

3、當我們的軸網距離相同時，我們可以直接輸入距離，之后再后方的“個數”屬性中，直接設置軸線的數量，這樣就可以快速繪制較多數量的軸線。

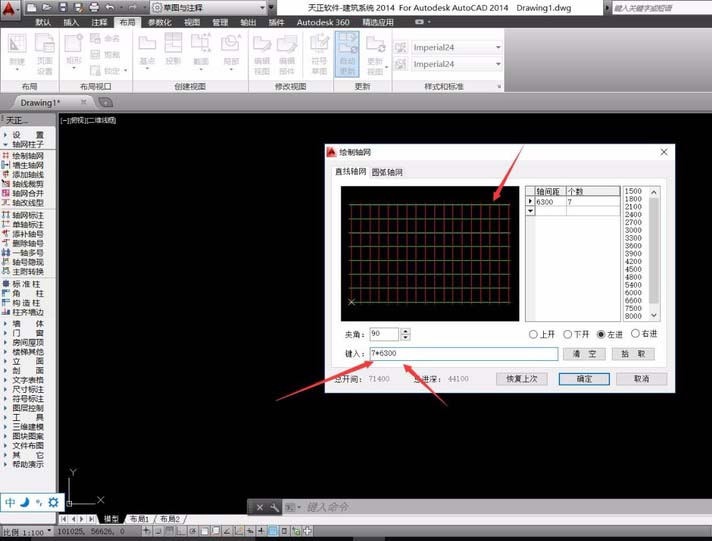

4、我們也可以在下方的“鍵入”中輸入數量和距離，“軸線數量*軸網距離”，這樣也可以直接繪制出相應數量的軸線，這樣就可以快速繪制較為復雜的軸網。

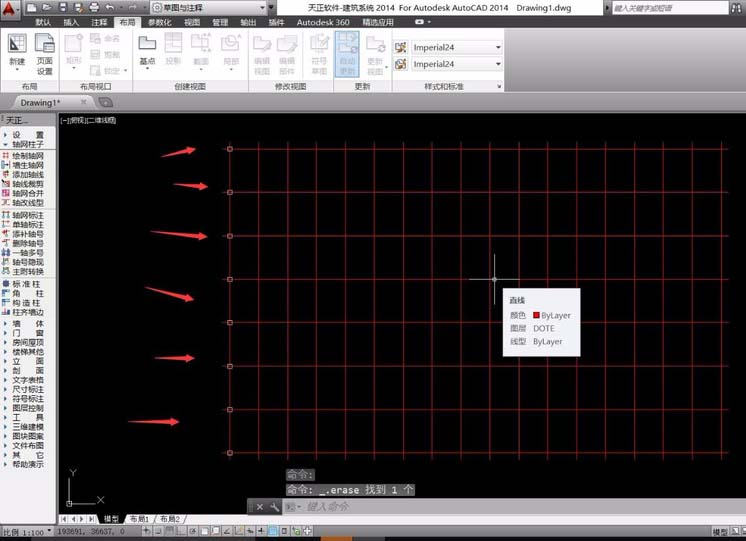

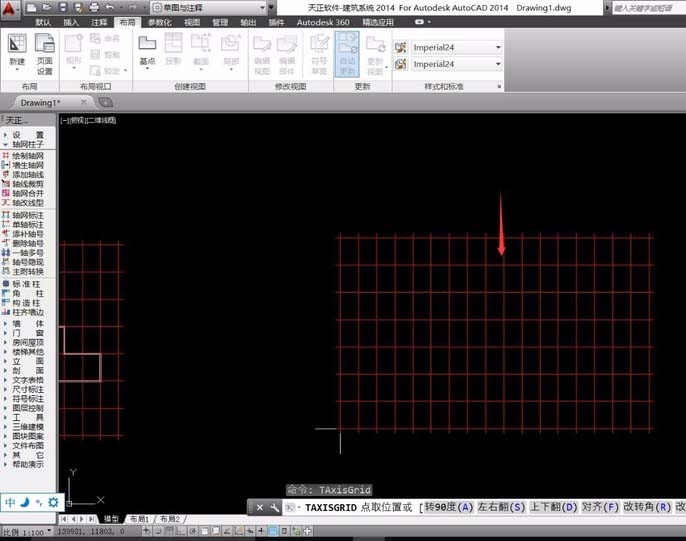

5、完成繪制之后，我們直接點擊下方的“確定”鍵，即可完成軸網的繪制，并且回到繪圖頁面進行軸網的放置，使用鼠標進行移動確定位置后單擊即可放置軸網。

6、完成軸網的繪制后，我們即可進行柱子的放置，在AutoCad左側的工具欄中，選擇“軸網柱子——標準柱”，在彈出的窗口中，即可進行柱子的屬性設置。

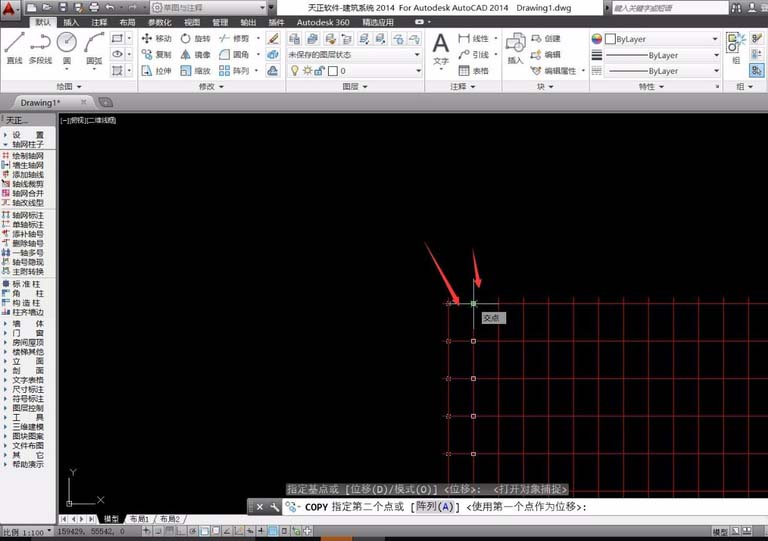

7、將鼠標移動到軸網的交點處，AutoCad會自動跟蹤鎖定交點，單擊鼠標即可進行放置，在合適的位置放置標準柱即可，根據建筑物的結構在合適位置放置柱子。

8、如果我們需要在大范圍進行柱子的放置，一個一個的放置會導致操作量大大增加，此時我們可以先對一排軸線進行柱子的放置。

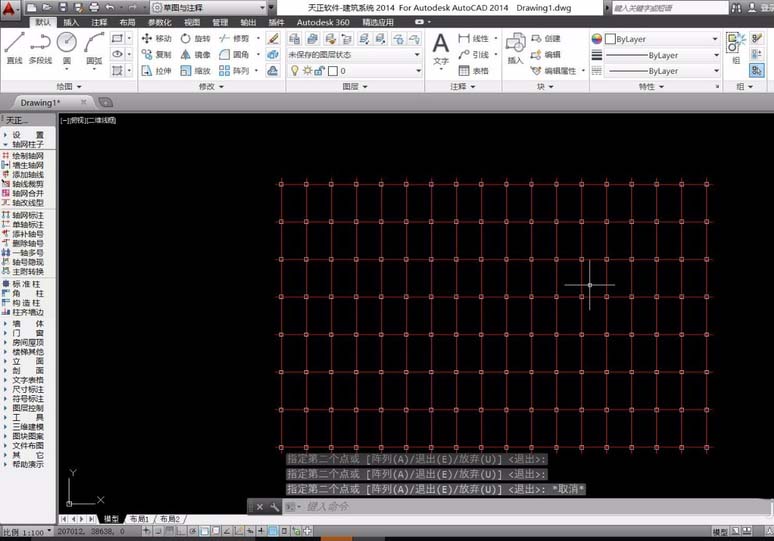

9、選中同一條線上的所有柱子，之后選擇“復制”命令，對一條線上的所有柱子進行復制，將柱子復制到所有的軸線交點位置，即可非常輕松的完成柱子的繪制。

10、完成所有柱子的繪制后，我們就完成了軸網柱子的繪制，之后我們可以根據柱子進行外墻的繪制，從而構建起建筑物的外觀和細節部分。軸網柱子作為建筑制圖的基礎，我們需要確保正確，才能夠保證制圖的標準。
