如何使用倒角命令繪制彎頭。

1、首先，我們畫好需要繪制彎頭的管道大小的雙線管道，相互垂直。如圖。

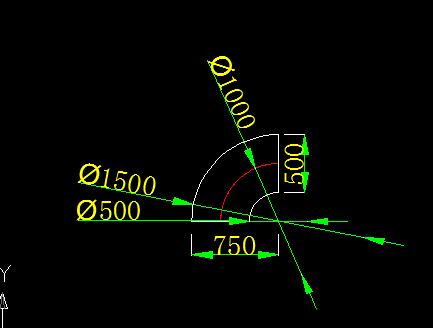

2、輸入倒角命令F，在輸入半徑R，一般彎頭中心線的彎曲半徑是管道直徑D，外邊圓弧是1.5D，內邊圓弧彎曲半徑為0.5D。

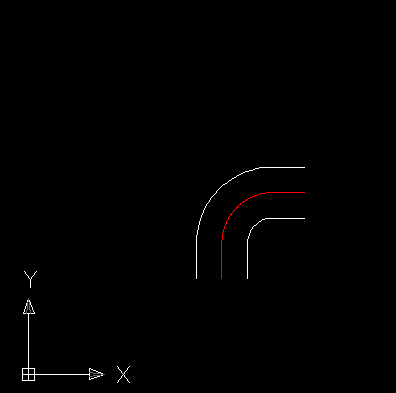

3、繪制完成后刪除兩邊多余的直線線段，連接彎頭內外兩邊即可。
