CAD是常用的繪圖工具。有時候我們拿到圖紙進行施工的過程中，可能由于設計人員的疏忽導致某些圖紙上的尺寸沒有標記出來，這時我們就需要通過CAD軟件打開圖紙的電子版，然后借助CAD軟件中的查詢距離功能進行這些尺寸的查詢。那具體怎么操作呢？下面我就跟大家分享下CAD圖紙中尺寸長度的查詢方法。

1、首先打開CAD圖紙，放大軟件中的圖紙使我們能清楚看到需要查詢的線段。我以查詢圖紙中所畫的矩形的長度為例子進行說明。

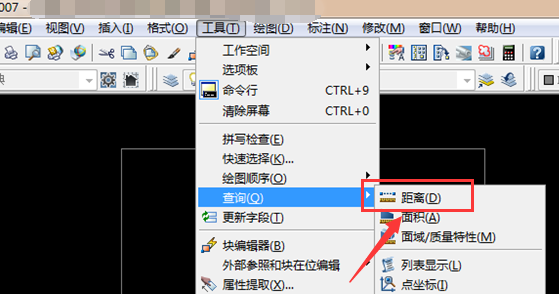

2、放大圖紙之后我們點擊CAD工具欄中的工具→查詢→距離按鍵。

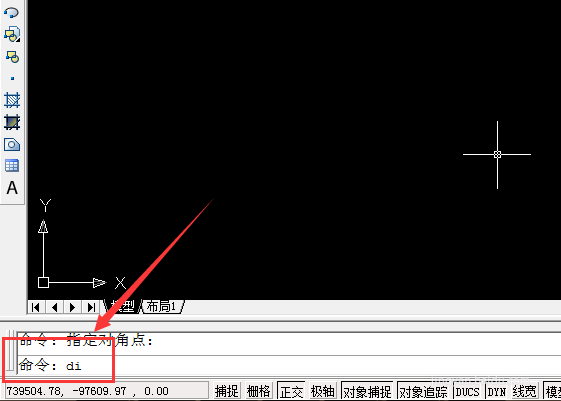

3、我們也可以在CAD的命令欄中輸入“di”字母，通過查詢距離的快捷鍵進行查詢。

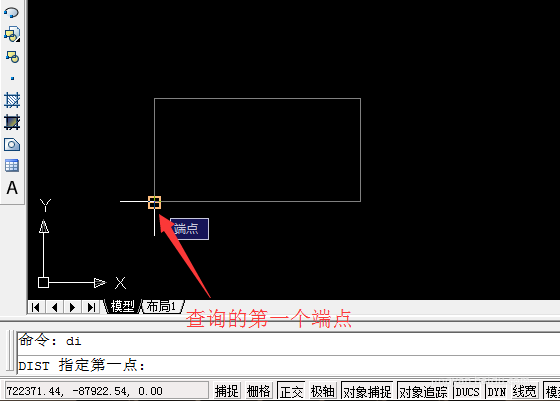

4、然后我們通過鼠標選中矩形長度的左邊端點后左鍵點擊一下。

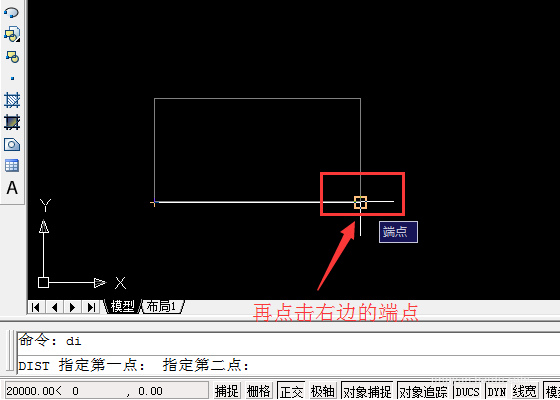

5、接著鼠標移動到矩形長度的右側端點上也點擊一下。

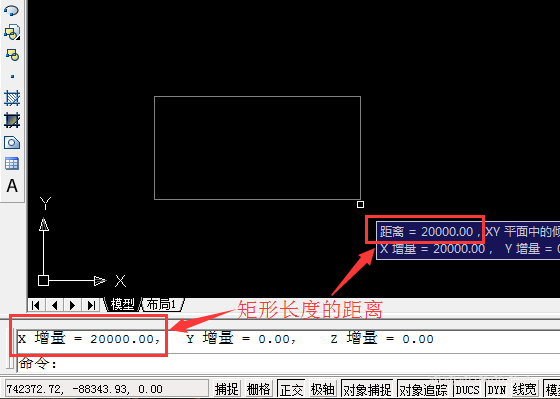

6、之后在鼠標所在的位置就會顯示出矩形的長度尺寸了。同樣的在CAD的命令欄中我們也會看到所測出的矩形長度尺寸。
