在我們工作中使用auto cad制圖過程時，會遇到等高線作圖，或者插入的圖形時，會發現線段不在一個平面上，會導致測算角度、距離不準確，一些修剪命令。延伸命令等會失效。遇到這樣的問題，會使作圖不精確。下面小編就以一個實例說說，如何把不在同一平面上的線條放置到同一平面上。

1、啟動auto cad，打開需要修改的圖紙。在俯視圖里，我們可以看到圖紙線條好像都在一個平面上。如下圖：

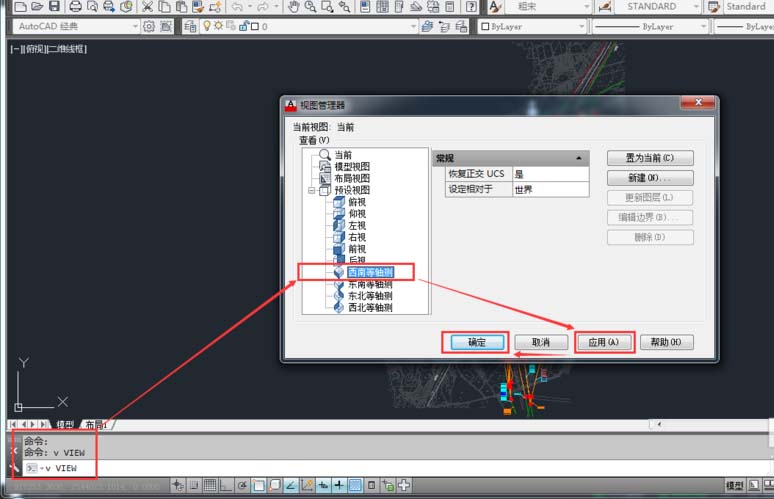

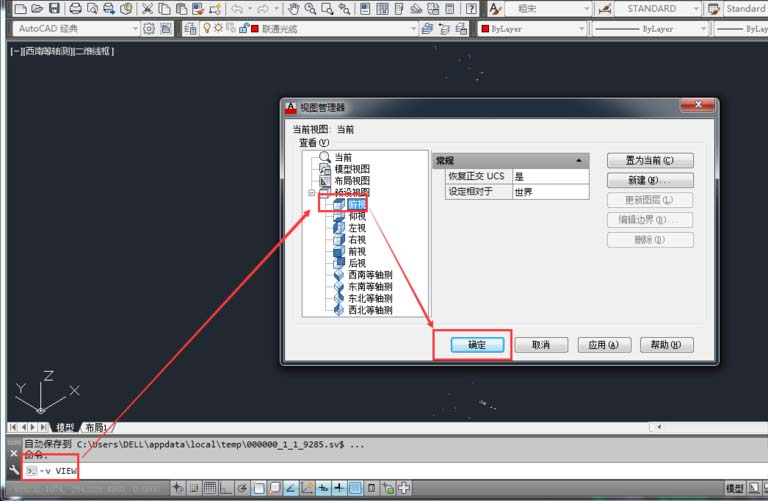

2、在這里我們可以切換到西南等軸測，檢查觀看，在命令行輸入“V”，按鍵盤上的“空格鍵盤”或者“Enter”。彈出視口管理器中雙擊選擇“西南等軸測”。點擊“應用”。“確定”。如下圖：

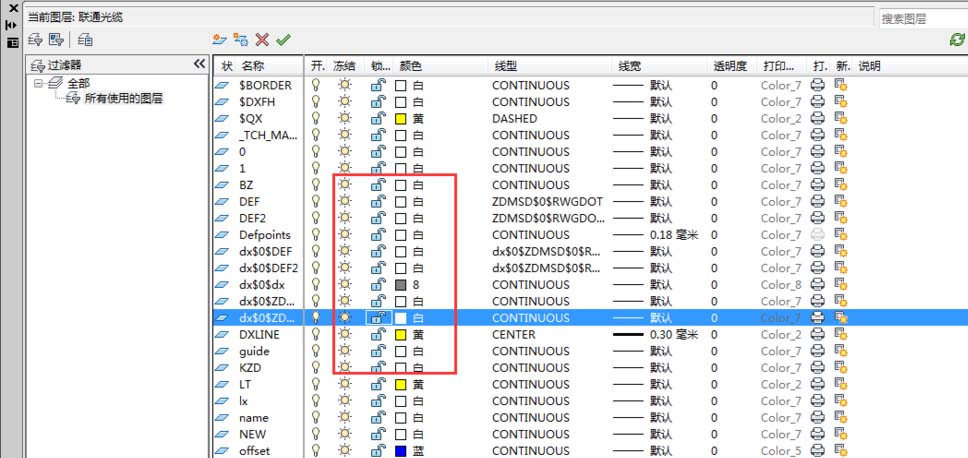

3、從上圖可以看了很多線條。文字，都不在同一個平面上。接下來我們把它放在平一個平面上。但是現在我先來看一下圖層有沒有被鎖住，如果被鎖了要把鎖打開。輸入“la"命令，按鍵盤上的“空格鍵盤”或者“Enter”。彈出圖層管理器。把標“鎖”的圖層都打開。依次可以拉動滾動條檢查。完成后點擊關閉圖層管理器。如下圖：

4、在命令行輸入“V”，按鍵盤上的“空格鍵盤”或者“Enter”。回到俯視視圖。按鍵盤上的“ctrl+a”將畫面全選。如下圖：

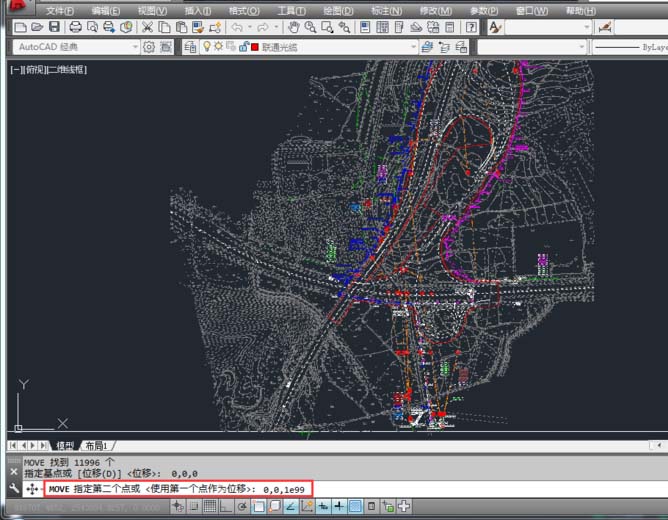

5、在命令行輸入“M”，按鍵盤上的“空格鍵盤”或者“Enter”。再次輸入第一點位置0,0,0 按鍵盤上的“空格鍵盤”或者“Enter”確定，然后輸入第二點位置 0,0,1e99 按鍵盤上的“空格鍵盤”或者“Enter”確定。如下圖：

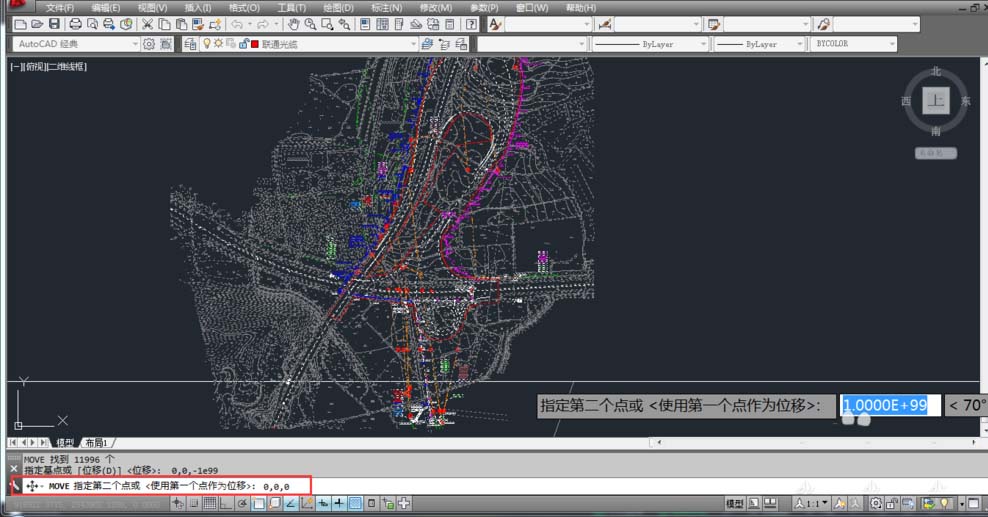

6、按鍵盤上的“ctrl+a”將畫面全選。在命令行輸入“M”，按鍵盤上的“空格鍵盤”或者“Enter”。再次輸入第一點位置 0,0,-1e99 按鍵盤上的“空格鍵盤”或者“Enter”確定，然后輸入第二點位置 0,0,0  按鍵盤上的“空格鍵盤”或者“Enter”確定。如下圖：

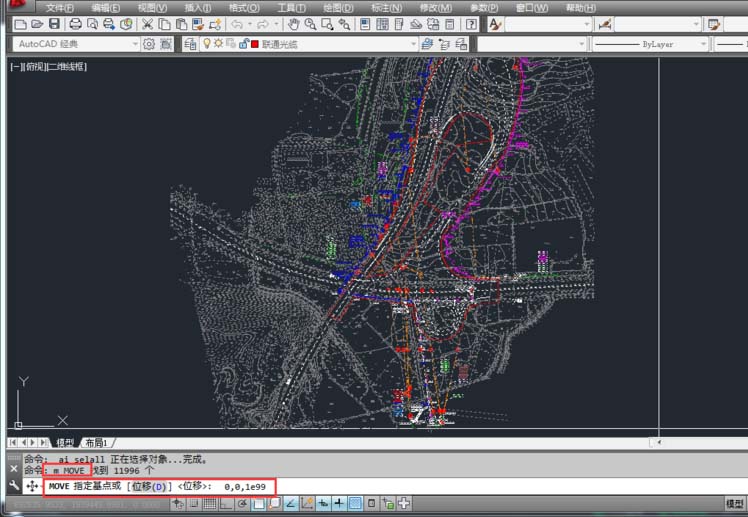

7、按鍵盤上的“ctrl+a”將畫面全選。在命令行輸入“M”，按鍵盤上的“空格鍵盤”或者“Enter”。再次輸入第一點位置 0,0,1e99 按鍵盤上的“空格鍵盤”或者“Enter”確定，然后輸入第二點位置  0,0,-1e99  按鍵盤上的“空格鍵盤”或者“Enter”確定。如下圖：

8、在命令行輸入“V”，按鍵盤上的“空格鍵盤”或者“Enter”。切換到西南等軸測，檢查。經檢查已經所有的文字，線條等都已經在同一平面上。如下圖：

9、到此已經算是把所有的文字線條都放置于一個平面了。
